Tabla de tamaños de tubería de acero sin costura: Dimensiones, espesor de pared y peso

Esta página ofrece una tabla completa de tamaños de tubería de acero sin costura con dimensiones, peso y espesor de pared en mm. Encuentre tamaños estándar para SCH 40 y SCH 80, incluyendo el peso por metro.

Guía rápida de tamaños comunes de tuberías sin costura:

● Tubería de 2" SCH 40: Diámetro exterior 60,3 mm, espesor de pared 3,91 mm, peso 5,44 kg/m
● Tubería de 4" SCH 40: Diámetro exterior 114,3 mm, espesor de pared 6,02 mm, peso 16,07 kg/m
● Tubería de 6" SCH 40: Diámetro exterior 168,3 mm, espesor de pared 7,11 mm, peso 28,26 kg/m
● Tubería de 2" SCH 80: Diámetro exterior 60,3 mm, espesor de pared 5,54 mm, peso 7,48 kg/m
● Tubería de 4" SCH 80: Diámetro exterior 114,3 mm, espesor de pared 8,56 mm, peso 22,32 kg/m

Para consultar la gama completa de tamaños, consulte la tabla completa a continuación.

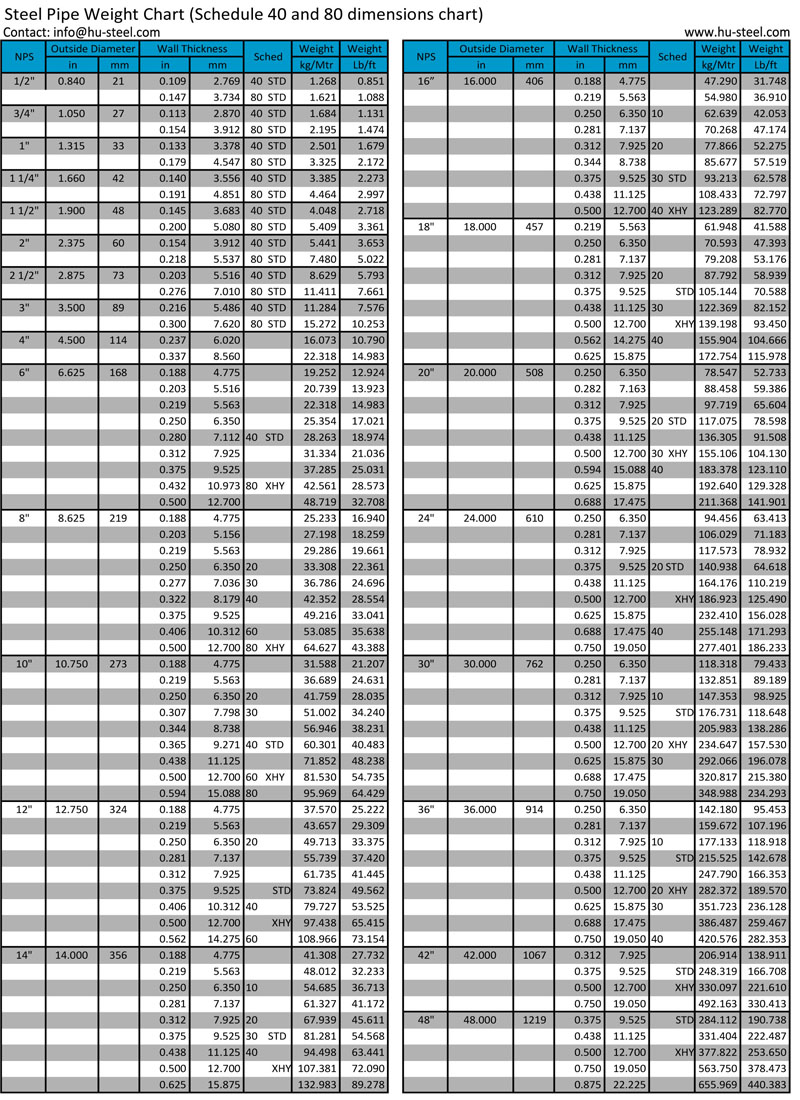

Tabla de dimensiones de tuberías de acero sin costura: SCH 40 y SCH 80. Dimensiones y pesos

La siguiente tabla proporciona las dimensiones, el espesor de pared y el peso por metro de tuberías de acero sin costura (SMLS) en SCH 40 y SCH 80, dos de las especificaciones más comunes. Los datos se basan en las normas ASME/ANSI B36.10 para tuberías de acero al carbono. Todos los pesos son teóricos y solo de referencia.

Nota: Los datos anteriores se aplican a tuberías de acero al carbono (densidad ~7,85 g/cm³) y se basan en las normas ASME/ANSI B36.10. Para otros materiales (por ejemplo, acero inoxidable), el peso variará ligeramente.

Tabla completa de tamaños de tuberías de acero sin costura (ASME/ANSI B36.10 y B36.19)

Esta tabla completa proporciona datos de espesor de pared para tuberías de acero sin costura en una amplia gama de cédulas, desde SCH 5S hasta XXS, cubriendo NPS de 1/8" a 48". Se ha compilado de acuerdo con las normas ASME/ANSI B36.10 (acero al carbono/aleado) y B36.19 (acero inoxidable). Todas las medidas están en milímetros (mm). Utilice esta tabla como referencia cuando necesite datos de espesor de pared para cédulas distintas de SCH 40 y SCH 80.

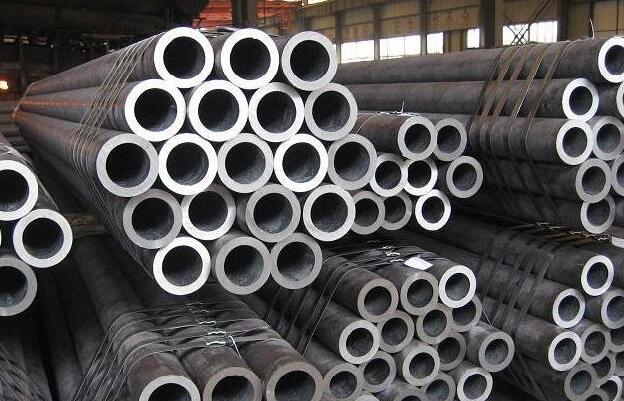

Significado de tubo de acero sin costura:

El tubo de acero sin costura (SMLS) es un tipo de tubo de acero sin costura en toda su longitud. Es un tubo hueco fabricado directamente a partir de una sola pieza de acero sólida mediante un proceso completo de conformado industrial.

Gama de tamaños de tuberías de acero sin costura HSCO:

Diámetro Exterior: 1/2 pulgada - 36 pulgadas (21,3 mm - 914,4 mm)
Espesor de Pared: 2,11 mm - 60 mm (SCH10, SCH20, SCH40, SCH80, STD, SCH120, SCH160, XXS)

Diagrama de flujo del proceso de fabricación de tuberías y tubos de acero sin costura:

La naturaleza sin costura de los tubos de acero sin costura se debe a su exclusivo proceso de fabricación, que consta de dos métodos principales:

● Laminado en Caliente:

Tocho redondo sólido → Calentamiento en horno → Perforación en laminador de perforación → Laminado en laminador de tubos → Dimensionado en laminador → Enfriado → Enderezamiento.
Características: Produce principalmente tubos de acero sin costura de gran diámetro y paredes gruesas con alta eficiencia de producción.

● Estirado en Frío/Laminado en Frío:
Proceso: Utilizando un tubo laminado en caliente como tubo base, el estirado en frío o laminado en frío se realiza a temperatura ambiente.
Características: Produce tubos de acero sin costura de precisión con diámetros pequeños, paredes delgadas, alta precisión y excelente calidad superficial.

Parámetros dimensionales de los tubos de acero sin costura:

Los parámetros y rangos dimensionales de los tubos de acero sin costura se definen por el diámetro exterior (DE), el espesor de pared (PE) y el diámetro nominal derivado (DN) y la serie de espesor de pared (SCH).

1. Rango de Diámetro Exterior

a. Tubo de acero sin costura de diámetro pequeño: El diámetro exterior suele estar entre 6 mm y 89 mm.
Características del Proceso: Se utilizan frecuentemente el laminado en frío, el estirado en frío o la extrusión, lo que lo hace adecuado para aplicaciones como componentes de maquinaria de precisión y perforación petrolera.

b. Tubo de acero sin costura de diámetro medio: El diámetro exterior suele estar entre 89 mm y 219 mm.
Características del Proceso: El laminado en caliente es el método principal, aunque también se utiliza el laminado en frío o el estirado en frío. Se utiliza para tuberías, equipos químicos y otras aplicaciones.

c. Tubo de acero sin costura de diámetro grande: El diámetro exterior suele ser de 219 mm o superior.
Características del proceso: El laminado en caliente y la expansión en caliente son los métodos principales, con espesores de pared de hasta 200 mm. Se utiliza principalmente para tuberías de calderas y componentes estructurales de gran tamaño.

2. Rango de espesores de pared

Los espesores de pared convencionales se dividen en tres categorías:
Serie de espesores de pared estándar: SCH 5S a SCH 160
Serie de espesores extra pesados: XS/XXS

SCH 40 (STD): Espesor estándar, el más utilizado. SCH 40 se conoce comúnmente como peso estándar (STD) para tamaños de hasta NPS 10.
SCH 80 (XS): Espesor extra pesado, utilizado para presiones más altas.
SCH 160 (XXS): Espesor extra pesado, utilizado para tuberías de alta presión.

Este es el método internacional más utilizado para indicar la clasificación de presión, designado como SCH. Para el mismo diámetro exterior, cuanto mayor sea el número después del Sch, mayor será el espesor de pared y mayor la capacidad de presión. Series comunes: SCH 10, SCH 20, SCH 40, SCH 80, SCH 120, SCH 160.

Series con espesores de pared especiales:
Tubería de acero sin costura de pared delgada: El espesor de pared suele oscilar entre 0,25 mm y 6 mm.
Tubería de acero sin costura de pared gruesa: El espesor de pared suele oscilar entre 6 mm o más, y en algunos casos alcanza los 50 mm o más.

3. Rango de longitudes
Longitud fija: Normalmente se encuentran disponibles tres longitudes estándar: 6 metros, 9 metros y 12 metros.
Longitudes múltiples: Se fabrican longitudes múltiples específicas bajo pedido.
Longitudes especiales: Se determinan según las condiciones de producción, y suelen oscilar entre 4 metros y 12 metros, o se pueden fabricar longitudes personalizadas previa solicitud.

4. Especificaciones comunes

Diámetro pequeño: Algunos ejemplos son Φ25×2,5, Φ32×3 y Φ57×3,5.

Diámetro medio: Ejemplos de Φ89×4, Φ108×4,5 y Φ159×6.

Diámetro grande: Ejemplos de Φ219×8, Φ273×10 y Φ325×12.

5. Normas
Normas internacionales: ASTM A106, ASTM A53, API 5L, etc.
Normas chinas: GB/T 8162, GB/T 8163, GB/T 3087, GB/T 5310, etc.

Diferentes tamaños de tubos de acero sin costura:

1. Tubos de acero al carbono sin costura

API 5L GR.B, X42, X52, X56, X60, X65, X70 PSL1 y PSL2
Rango de tamaños de tubos de acero al carbono sin costura: 2" - 26" (60,3 mm - 660 mm)
Cedulas de tubos de acero al carbono sin costura: STD, SCH100, SCH120, SCH160, XXS
Se utilizan en la industria del petróleo y el gas para gas natural, agua, transporte y plataformas de perforación offshore.

ASTM A106 GR.B, ASTM A53 GR.B
Tamaños de tubería de acero al carbono sin costura: 1/2" - 36" (21,3 mm - 914,4 mm)
Cedulas de tubería de acero al carbono sin costura: SCH10, SCH20, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH160, XXS
Se utiliza en diversas aplicaciones, desde soporte estructural hasta cabezales de tambores de vapor, con un rango de temperatura de hasta 800 °F (aproximadamente 404 °C).

2. Tubo de acero inoxidable sin costura

Diámetro exterior del tubo de acero inoxidable sin costura: 1/8" - 24" (10,29 mm - 609,6 mm)
Espesor de pared del tubo de acero inoxidable sin costura: Sch5S, Sch10S, Sch20S, Sch40S, Sch80S, Sch120, Sch160, XXS
Grados de acero: TP 304L/H, 316L/H, 309/S, 310/S, 317/L, 321/H, 347/H, 904L, 2205, 2507
Normas: ASTM A312, ASTM A213, ASTM A358, ASTM A813, ASTM A814

3. Tubo de caldera sin costura

Diámetro exterior (OD) del tubo de caldera sin costura: 10 mm a 510 mm
Espesor de pared (WT) de tubos de caldera sin costura: 1,5 mm a 26 mm
Normas comunes: ASTM A106, ASTM 179, ASTM A192, ASTM A213, ASTM A333

4. Tubos mecánicos sin costura

Diámetro exterior de los tubos mecánicos sin costura: 6 mm-350 mm
Espesor de pared de los tubos mecánicos sin costura: 0,5 mm-25 mm
Longitud: Corte a medida de alta precisión, comúnmente de 1 a 8 metros, o corte a medida de precisión.

Proceso: Alta precisión, principalmente trefilado/laminado en frío.
Se utiliza para la fabricación de piezas mecánicas, priorizando la precisión, el rendimiento y la procesabilidad.

Normas comunes: ASTM A519, DIN 2391, GB/T 3639

5. Tubos estructurales sin costura

Rango de diámetro exterior de los tubos estructurales sin costura: 35 mm-1060 mm
Rango de espesor de pared de los tubos estructurales sin costura: 3 mm-120 mm
Longitud: Corte a medida o en múltiples longitudes, comúnmente 6 metros, 9 metros y 12 metros.

Proceso: Precisión estándar, principalmente laminado en caliente. Como componente de estructuras arquitectónicas y de ingeniería, prioriza la resistencia y la estabilidad generales.
Normas comunes: ASTM A500, ASTM A501, GB/T 8162

Tamaños de tubos de acero sin costura en pulgadas:

Seamless Steel Pipe Sizes	Seamless Steel Pipe Schedule (INCH)
INCH	5S	5	10S	10	20	30	40	STD	60	80	100	120	140	160
1/8		0.035	0.049	0.049			0.068	0.068		0.095
1/4		0.049	0.065	0.065			0.2447	0.2447		0.3145
3/8		0.048	0.065	0.065			0.091	0.091		0.126
1/2	0.065	0.065	0.083	0.083			0.109	0.109		0.147				0.187
3/4	0.065	0.065	0.083	0.083			0.113	0.113		0.154				0.218
1	0.065	0.065	0.109	0.109			0.133	0.133		0.179				0.250
1 1/4	0.065	0.065	0.109	0.109			0.140	0.140		0.191				0.250
1 1/2	0.065	0.065	0.109	0.109			0.145	0.145		0.200				0.281
2	0.065	0.065	0.109	0.109			0.154	0.154		0.218				0.344
2 1/2	0.083	0.083	0.120	0.120			0.203	0.203		0.276				0.375
3	0.083	0.083	0.120	0.120			0.216	0.216		0.300				0.438
3 1/2	0.083	0.083	0.120	0.120			0.226	0.226		0.318
4	0.083	0.083	0.120	0.120			0.237	0.237		0.337		0.438		0.531
4 1/2								0.247
5	0.109	0.109	0.134	0.134			0.258	0.258		0.375		0.500		0.625
6	0.109	0.109	0.134	0.134			0.280	0.280		0.432		0.562		0.719
7								0.301
8	0.109	0.109	0.148	0.148	0.250	0.277	0.322	0.322		0.500	0.594	0.719	0.812	0.916
9
10	0.134	0.134	0.165	0.165	0.250	0.307	0.365	0.365		0.594	0.719	0.844	1.000	1.125
11
12	0.156	0.156	0.180	0.180	0.250	0.330	0.406	0.375	0.562	0.688	0.844	1.000	1.125	1.312
14	0.156		0.188	0.250	0.312	0.375	0.437	0.375	0.594	0.750	0.938	1.094	1.250	1.406
16	0.165		0.188	0.250	0.312	0.375	0.500	0.375	0.656	0.844	0.1031	1.219	1.438	1.593
18	0.165		0.188	0.250	0.312	0.437	0.562	0.375	0.750	0.938	1.156	1.375	1.562	1.781
20	0.188		0.218	0.250	0.375	0.500	0.594	0.375	0.812	1.031	1.281	1.500	1.750	1.968
22				0.250	0.375	0.500		0.375	0.875	1.125	1.357	1.625	1.875	2.215
24	0.218		0.250	0.250	0.375	0.562	0.687	0.375	0.969	1.219	1.531	1.812	2.062	2.343
30				0.312

Cálculo del peso teórico de tubos de acero sin costura:

La fórmula estándar para calcular el peso teórico de tubos de acero sin costura es:

W = 0,02466 × S × (D - S) (unidad: kg/m)

Donde, D representa el diámetro exterior nominal del tubo de acero (mm) y S representa el espesor nominal de la pared (mm). El coeficiente 0,02466 se deriva de la densidad del acero (7,85 g/cm³) y la conversión de unidades, y es aplicable a materiales comunes como el acero al carbono y el acero aleado.

Ejemplo de cálculo:
Tomemos como ejemplo un tubo de acero sin costura con un diámetro exterior de 60 mm y un espesor de pared de 4 mm:
W = 0,02466 × 4 × (60 - 4) = 5,52 kg/m.

Notas:
Desviación entre el valor teórico y el valor real: Debido al error dimensional permitido por el proceso de producción (como la desviación del espesor de la pared), el peso teórico se utiliza solo como referencia estimada.
Ajuste de materiales especiales: Los materiales con grandes diferencias de densidad, como el acero inoxidable, deben ajustar el valor del coeficiente y la fórmula de cálculo debe multiplicarse por la relación entre la densidad del material y 7,85.

Puntos clave para la selección de tamaños de tubos de acero sin costura:

1. Selección del espesor de la pared (presión de trabajo)
Entorno de alta presión/alta temperatura (como 10 MPa): Seleccione Sch80, Sch160 (pared engrosada).
Fluido de baja presión (0,6 MPa): Seleccione Sch40 (espesor de pared estándar).

2. Coincidencia de diámetro exterior y diámetro
El diámetro de la tubería (DN) ≠ diámetro exterior debe convertirse según la norma (especialmente la diferencia entre la norma americana NPS y la norma nacional DN).
Las interfaces de bridas y válvulas deben ser compatibles con el diámetro exterior de la tubería de acero; de lo contrario, se debe reducir el diámetro.

3. Selección de temperatura y materiales
El rendimiento del acero al carbono varía significativamente a diferentes temperaturas, por lo que los materiales deben ser compatibles:
-20 °C a 350 °C: Acero 20#, acero bajo en carbono, buena tenacidad a bajas temperaturas.
350 °C a 550 °C: 15CrMoG, acero aleado, resistente a la oxidación a altas temperaturas.
≤-20 °C: 16MnDG, acero de baja temperatura, resistente a la fragilidad.

Puntos clave:
El acero al carbono se grafitiza al usarse durante un tiempo prolongado por encima de 400 °C, por lo que se debe seleccionar un acero aleado (como 12Cr1MoVG).
En entornos de baja temperatura (como el GNL) se requiere una prueba de impacto Charpy para verificar la tenacidad.

4. Tolerancia del diámetro exterior
Tubo laminado en caliente: ±1 %~1,5 %.
Tubo estirado en frío: ±0,1 %~0,5 % (alta precisión).

5. Necesidades especiales
Resistencia a la corrosión: seleccione tubo galvanizado sin costura o tubo compuesto de acero inoxidable.
Ligereza: considere tubo estirado en frío de pared delgada (espesor de pared ≤2 mm).

Comparación económica:
El costo de la tubería de acero al carbono galvanizado es <50 % menor que el de la tubería de acero inoxidable, pero su vida útil es menor.
Entornos químicos ácidos fuertes → seleccione directamente Hastelloy C276 para mayor confiabilidad.

Las normas ASTM comunes para tubos sin costura incluyen las siguientes:

ASTM A53/A53M: Esta es una especificación estándar para tubos de acero, negros y galvanizados por inmersión en caliente, con o sin costura, de uso general, incluyendo tubos de acero galvanizados y sin galvanizar.
ASTM A106/A106M: Esta es una especificación estándar para tubos de acero al carbono sin costura para servicios de alta temperatura o presión, generalmente utilizados para aplicaciones superiores a 350 °C.
ASTM A312/A312M: Esta es una especificación estándar para tubos de acero inoxidable austenítico sin costura y soldados, aptos para tubos de acero inoxidable austenítico sometidos a un intenso trabajo en frío.
ASTM A269: Esta es una especificación estándar para tubos de acero inoxidable austenítico sin costura y soldados para aplicaciones generales resistentes a la corrosión y para servicios de baja o alta temperatura.

ASTM A500/A500M: Esta es una especificación estándar para tubos estructurales de acero al carbono, soldados y sin costura, redondos, cuadrados, rectangulares o de formas especiales, conformados en frío, utilizados en estructuras soldadas, remachadas o atornilladas de puentes y edificios.
ASTM A209: Esta es una especificación estándar para tubos de acero al carbono y acero aleado sin costura para aplicaciones en calderas y sobrecalentadores, aptos para servicios de alta temperatura y presión.
ASTM A213/A213M: Esta es una especificación estándar para tubos de acero aleado ferrítico y austenítico sin costura para aplicaciones en calderas, sobrecalentadores e intercambiadores de calor.
ASTM A335/A335M: Esta es una especificación estándar para tubos de acero aleado ferrítico y austenítico sin costura para servicios de alta temperatura.

Preguntas frecuentes:

P1: Cuál es la diferencia entre las tuberías sin costura SCH 40 y SCH 80?
R: La principal diferencia radica en el espesor de la pared. La tubería SCH 80 tiene una pared más gruesa que la SCH 40 para el mismo diámetro, lo que la hace más resistente, pesada y capaz de soportar mayores presiones. La tubería SCH 40 es más ligera, económica y adecuada para aplicaciones de baja presión.

P2: Cómo se calcula el peso de una tubería de acero sin costura?
R: Utilice la fórmula: Peso (kg/m) = 0,02466 × Espesor de pared (mm) × [Diámetro exterior (mm) - Espesor de pared (mm)]. Esto proporciona un peso teórico para tuberías de acero al carbono. Para acero inoxidable, multiplique el resultado por 1,015 (relación de densidad con respecto al acero al carbono).

P3: Qué significa "Schedule" (SCH) en los diámetros de las tuberías?
R: "Schedule" se refiere a la serie de espesores de pared de la tubería. Un número de cédula más alto (p. ej., SCH 160) indica una pared más gruesa y una mayor presión nominal, mientras que un número más bajo (p. ej., SCH 10) indica una pared más delgada. El diámetro exterior permanece constante para un tamaño de tubería dado en las diferentes cédulas.
