Tubería de acero SSAW para conducción de agua

Keywords: tubería de acero SSAW para conducción de agua, tubo de acero en espiral para tuberías de agua

Las tuberías de suministro de agua suelen utilizar tubos de acero soldados por arco sumergido en espiral (SSAW). Debido a que la soldadura en espiral forma un ángulo determinado con el eje del tubo, la distribución de la tensión en la soldadura es más uniforme, lo que mejora la capacidad de carga del tubo. En cambio, los tubos soldados por arco sumergido con costura recta requieren el uso de placas de acero de una sola pieza para el prensado durante la producción de gran diámetro, lo que resulta en un proceso complejo y un mayor costo. Por lo tanto, las tuberías SSAW se utilizan con mayor frecuencia en conducciones de agua de gran diámetro.

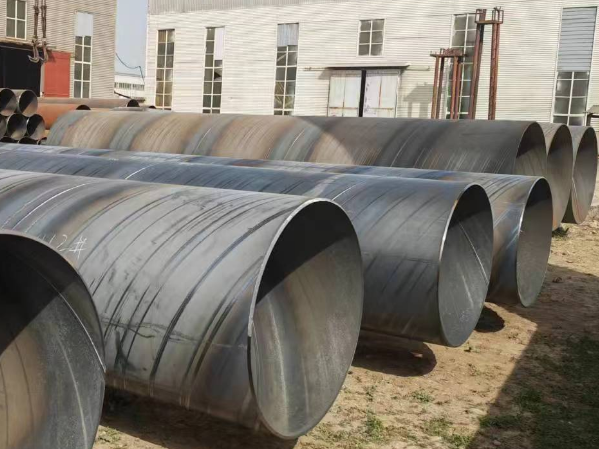

Tubería de acero SSAW para oleoductos



Ventajas de las tuberías de acero SSAW para el abastecimiento de agua


1. Excelente resistencia a la presión: La soldadura en espiral forma un ángulo determinado con el eje de la tubería, lo que resulta en una distribución uniforme de la presión y una gran resistencia a la presión interna.
2. Amplio rango de diámetros: Se pueden fabricar grandes diámetros, desde DN200 hasta DN3000 y superiores, para satisfacer las necesidades de las principales redes de tuberías.
3. Bajo costo de producción: Proceso de laminado continuo, alta eficiencia y menor costo en comparación con las tuberías soldadas con costura recta.
4. Espesor de pared flexible: El espesor de pared varía de 4,0 a 25,4 mm, lo que permite una selección flexible según las diferentes presiones nominales.
5. Transporte e instalación convenientes: La producción a medida reduce la cantidad de juntas de soldadura en obra y acorta el ciclo de construcción.


▶ Para una comparación detallada de las tuberías SSAW, LSAW y ERW, consulte nuestro artículo [SSAW vs. LSAW vs. ERW: cuál elegir?].



Especificaciones y Normas Comunes


Rango de especificaciones comunes:

Diámetro nominal (DN): DN200 ~ DN3000
Diámetro exterior (OD): 219 mm ~ 3048 mm
Espesor de pared (WT): 4,0 mm ~ 25,4 mm
Longitud individual: 6 m ~ 18 m (Fabricación a medida)


Normas para tuberías de agua SSAW

Norma Tipo Grados comunes Aplicaciones
ASTM A53 Norma estadounidense Gr.A, Gr.B Suministro general de agua, transporte de fluidos a baja presión
ASTM A252 Norma estadounidense Grade 1, 2, 3 Cimentaciones de pilotes para ingeniería de suministro de agua, estructuras de toma de agua
API 5L Norma estadounidense Gr.B, X42, X52, X60 Tuberías troncales de transmisión de agua a larga distancia
EN 10217-1 Norma europea P195TR, P235TR, P265TR Tuberías de suministro de agua a presión
EN 10217-5 Norma europea P235GH, P265GH Transmisión de agua a presión de gran diámetro
EN 10219-1 Norma europea S235JRH, S275JOH, S355J2H Componentes estructurales y soportes en proyectos de suministro de agua



Requisitos de protección contra la corrosión interna – Tuberías de agua potable


Las tuberías de acero en espiral utilizadas para el transporte de agua potable deben tener sus paredes internas tratadas con un revestimiento anticorrosivo para garantizar la seguridad de la calidad del agua. Los materiales anticorrosivos utilizados en las tuberías de agua potable deben contar con un permiso de higiene emitido por un departamento de salud provincial o superior para productos relacionados con la higiene y seguridad del agua potable, y deben cumplir con las normas nacionales pertinentes.



Métodos comunes de protección contra la corrosión interna

Método Material Características Aplicaciones
FBE Resina epoxi de grado alimentario Fuerte adhesión, superficie lisa, higiénico y no tóxico Tuberías principales de agua potable
Revestimiento de mortero de cemento Mortero de cemento Bajo costo, resistente a la corrosión, superficie rugosa Agua cruda, agua industrial
Revestimiento de epoxi líquido Epoxi de dos componentes Construcción fácil, reparación fácil Reparación de juntas en sitio, tuberías de pequeño diámetro
Revestimiento de poliuretano Poliuretano Buena resistencia al desgaste Tuberías sujetas a erosión y abrasión


Identificación y trazabilidad de tuberías de acero espirales de gran diámetro


Como opción principal para las redes de suministro de agua, las tuberías de acero espirales de gran diámetro deben estar claramente marcadas con la siguiente información para facilitar su trazabilidad y aceptación:
Nombre o marca del fabricante
Número de norma del producto
Grado y especificaciones del acero (diámetro exterior × espesor de pared)
Número de horno o lote
Fecha de producción



Requisitos de instalación


● Las tuberías de suministro de agua de pequeño diámetro pueden utilizar conexiones roscadas, con 2 o 3 roscas expuestas en la junta; las tuberías de gran diámetro utilizan conexiones soldadas o con bridas.
● Tras la instalación, las tuberías deben fijarse con abrazaderas o soportes de forma oportuna, respetando la separación especificada en el diseño.
● Las tuberías, accesorios y válvulas deben estar bien conectados y sin holguras.
● Después de la instalación, se debe realizar una prueba de presión hidrostática, con un tiempo de mantenimiento de la presión no inferior al valor especificado. Compruebe visualmente y al tacto si hay fugas.

● Verifique que todos los grifos y válvulas estén nivelados, funcionen correctamente, el flujo de agua no esté obstruido y no presenten fugas.

● Compruebe que el contador de agua funcione correctamente.



Método de protección invernal para tuberías de acero espirales


a. Limpie, desinfecte y esterilice las tuberías periódicamente con productos profesionales para el mantenimiento de tuberías, a fin de mantener las líneas de suministro de agua limpias y prevenir el crecimiento de patógenos.
b. Al limpiar las tuberías, utilice productos de alta esterilización certificados por organizaciones profesionales para lograr la esterilización, desodorización, limpieza y prevención de obstrucciones.



Recomendaciones para la selección de tuberías de suministro de agua


1. Suministro general de agua municipal (DN200-DN1000, presión ≤1,6 MPa):
Norma estadounidense: ASTM A53 Gr.B o API 5L Gr.B
Norma europea: EN 10217-1 P235TR

2. Líneas troncales de transmisión de agua a larga distancia (DN800-DN2000, presión 1,6-4,0 MPa):
Norma estadounidense: API 5L X42 / X52 (PSL2)
Norma europea: EN 10217-5 P265GH

3. Tuberías de agua potable
Independientemente de si se utilizan las normas estadounidenses o europeas, se requiere un tratamiento interno de protección contra la corrosión (como FBE o revestimiento de mortero de cemento), y el material de protección contra la corrosión debe cumplir con la certificación de seguridad para agua potable.

4. Aplicaciones estructurales (pilotes de captación, soportes):
Norma estadounidense: ASTM A252 Grado 2/3

Norma europea: EN 10219-1 S355J2H



Necesita tuberías de acero SSAW para su proyecto de conducción de agua?


Suministramos tuberías SSAW con diámetros desde DN200 hasta DN3000, espesores de pared de 4,0–25,4 mm y diversos tipos de revestimiento. Póngase en contacto con nuestro equipo para obtener especificaciones, información sobre normativas y presupuestos.

▶ [Solicitar presupuesto]
