Tamaños de tuberías de acero SSAW

Las tuberías de acero soldadas por arco sumergido en espiral (SSAW) están disponibles en una variedad de tamaños, que generalmente se miden por el diámetro exterior (DE) y el espesor de pared. El rango de tamaños más común es de 16 a 100 pulgadas (406 mm a 2540 mm) de DE y de 6 a 25,4 mm de espesor de pared. También se fabrican tamaños personalizados para satisfacer los requisitos específicos de cada proyecto.

1. Pequeño a mediano (16-36 pulgadas)
● 16-20 pulgadas: Estos tamaños se utilizan comúnmente en sistemas municipales de suministro de agua y drenaje, así como en oleoductos y gasoductos de baja presión. Su tamaño relativamente pequeño facilita su manipulación e instalación, lo que las hace ideales para proyectos pequeños y medianos.

● 24-36 pulgadas: Este rango de tamaños se utiliza comúnmente en oleoductos y gasoductos de presión media, así como en aplicaciones estructurales como estructuras de edificios y puentes. Ofrecen un buen equilibrio entre resistencia y costo, siendo adecuadas para una variedad de proyectos.

2. Tamaño grande (40-100 pulgadas)
● 40-60 pulgadas: Estos tamaños más grandes se utilizan normalmente para tuberías principales de petróleo y gas de alta presión y proyectos de suministro y drenaje de agua a gran escala. Los diámetros internos más grandes permiten velocidades de flujo más altas, lo que los hace ideales para transportar grandes volúmenes de fluido a largas distancias.

● 72-100 pulgadas: Este es el tamaño máximo que se puede lograr con tuberías de acero SSAW, comúnmente utilizadas en proyectos de desviación de agua a gran escala, circunvalaciones urbanas o estructuras de soporte de plataformas marinas. Estas tuberías de diámetro extragrande generalmente se fabrican a medida para cumplir con los requisitos específicos de cada proyecto.

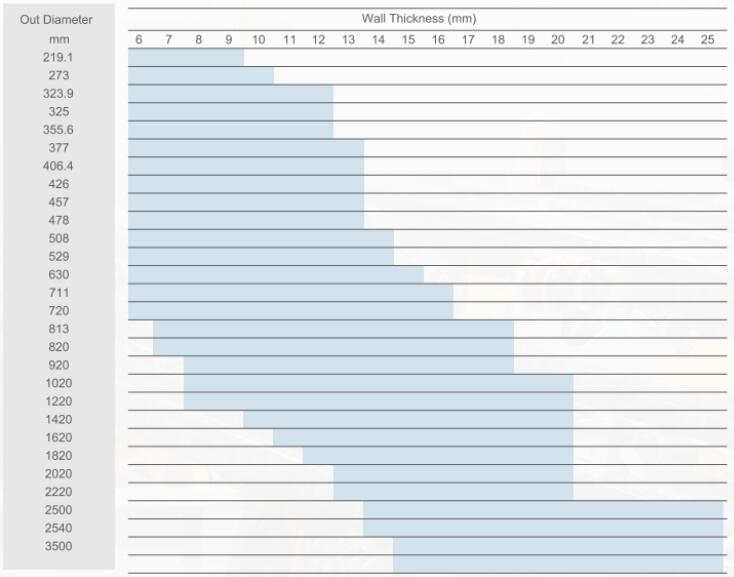

3. Tabla de tamaños de tubos y tuberías de acero SSAW

A continuación se muestra una tabla con las combinaciones comunes de diámetro exterior y espesor de pared para tuberías SSAW (en mm).

Diámetro exterior (mm)	inch	Rango de espesor de pared (mm)	Grados comunes de acero
219.1	8	6.0 - 10.0	Q235B, Q345B, L290(X42)
273.1	10	6.0 - 12.0	Q235B, Q345B, L290(X42)
323.9	12	6.0 - 14.0	Q235B, Q345B, L290(X42), L320(X46)
355.6	14	6.0 - 15.0	Q235B, Q345B, L290(X42), L320(X46)
406.4	16	6.0 - 16.0	Q235B, Q345B, L290-L360(X42-X52)
457.0	18	6.0 - 16.0	Q235B, Q345B, L290-L360(X42-X52)
508.0	20	6.0 - 20.0	Q235B, Q345B, L290-L415(X42-X60)
559.0	22	6.0 - 22.0	Q235B, Q345B, L290-L415(X42-X60)
610.0	24	6.0 - 25.4	Q235B, Q345B, L290-L415(X42-X60)
660.0	26	7.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
711.0	28	7.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
762.0	30	7.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
813.0	32	8.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
864.0	34	8.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
914.0	36	8.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
965.0	38	8.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
1016.0	40	9.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
1067.0	42	9.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
1118.0	44	9.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
1168.0	46	9.0 - 25.4	Q235B, Q345B, L290-L450(X42-X65)
1219.0	48	9.5 - 30.0	Q235B, Q345B, L290-L450(X42-X65)
1422.0	56	10.0 - 30.0	Q235B, Q345B, L290-L415(X42-X60)
1620.0	64	12.0 - 30.0	Q235B, Q345B (L360 and above can be customized)
1820.0	72	12.0 - 30.0	Q235B, Q345B (L360 and above can be customized)
2020.0	80	14.0 - 30.0	Q235B, Q345B (L360 and above can be customized)
2220.0	87	14.0 - 35.0	Q235B, Q345B (L360 and above can be customized)
2500.0	98	14.0 - 35.0	Q235B, Q345B (L360 and above can be customized)
2540.0	100	16.0 - 35.0	Q235B, Q345B (L360 and above can be customized)
3048.0	120	16.0 - 40.0	Q235B (L360 and above require special customization)

Grado de acero y tamaño Capacidad de producción Descripción:

a. Q235B/Q345B: Todos los fabricantes de tuberías espirales pueden producirlo; es un material estándar adecuado para el suministro de agua, aplicaciones estructurales y transporte general de fluidos.
b. X42–X52: Los fabricantes convencionales pueden producirlo según las normas API 5L; es un grado de acero común para mercados de exportación y proyectos de petróleo y gas.
c. X56–X65: Los fabricantes con capacidad pueden producirlo; generalmente requiere la certificación GB/T 9711 o API 5L PSL2.
d. X70: Solo unas pocas empresas líderes pueden producirlo; requiere la certificación API 5L PSL2 y se utiliza en redes nacionales de oleoductos troncales.
e. X80 y superiores: Muy pocas grandes empresas pueden producirlo; La soldadura por arco sumergido de costura recta (SSAW) presenta limitaciones técnicas en el sector del acero de alta calidad, y las tuberías de gran diámetro y alta presión utilizan cada vez más tuberías soldadas por arco sumergido de costura recta (LSAW).

Además, deben cumplirse requisitos técnicos específicos: generalmente, deben cumplir con las normas API 5L PSL2; pueden requerir recubrimientos especiales, como el recubrimiento anticorrosión 3PE; y la capacidad de producción y el plazo de entrega deben confirmarse con el fabricante con antelación.

Factores que influyen en la selección del tamaño de las tuberías SSAW:

1. Caudal
El caudal requerido determinará el diámetro mínimo de la tubería de acero SSAW. Las tuberías de mayor diámetro permiten caudales más elevados, pero también pueden ser más caras y requerir mayor espacio de instalación.

2. Presión
La presión de operación de la tubería de acero SSAW determina el espesor de pared requerido. Las presiones más altas requieren paredes más gruesas para garantizar que la tubería pueda soportar la presión sin romperse.

3. Aplicación
La aplicación específica de la tubería de acero SSAW también afectará la selección del tamaño. Por ejemplo, las tuberías utilizadas en aplicaciones estructurales pueden requerir tamaños y espesores de pared diferentes a las utilizadas para el transporte de fluidos. La lógica de selección para tuberías estructurales difiere de la de las tuberías de transporte de fluidos; las primeras priorizan la rigidez y el módulo de sección, mientras que las segundas priorizan la resistencia a la presión.

4. Costo
El costo de las tuberías de acero SSAW es una consideración importante, especialmente en proyectos de gran envergadura. Desde la perspectiva de la economía de la ingeniería, si bien aumentar el diámetro de la tubería incrementa los costos de los materiales, reduce significativamente el consumo de energía del fluido transportado, lo que requiere una comparación exhaustiva.

Aplicaciones de las tuberías de acero SSAW:
Las tuberías de acero SSAW se utilizan ampliamente en numerosas industrias y sectores, entre ellos:

1. Petróleo y gas

Gracias a su alta resistencia, buena tenacidad a bajas temperaturas y soldabilidad, combinadas con una excelente resistencia a la corrosión tras la aplicación de recubrimientos anticorrosivos externos como el 3PE, las tuberías de acero SSAW son una de las principales opciones para oleoductos y gasoductos de larga distancia. Pueden soportar la alta presión y las duras condiciones ambientales comunes en la industria del petróleo y el gas.

2. Sistemas de suministro y drenaje de agua

Ampliamente utilizadas en las redes principales de suministro de agua urbanas y en proyectos de derivación de agua a gran escala. La superficie interior lisa garantiza una baja fricción hidráulica, mientras que la estructura en espiral proporciona una buena rigidez y resistencia a la presión externa.

Las tuberías de acero SSAW se utilizan ampliamente en sistemas de suministro y drenaje de agua, tanto aéreos como subterráneos. Su superficie interior lisa reduce eficazmente la resistencia a la fricción del flujo de agua, mientras que la robusta estructura de la tubería resiste cargas externas, corrosión del suelo y daños mecánicos, garantizando la seguridad operativa a largo plazo.

3. Soporte estructural
Las tuberías de acero SSAW también se utilizan ampliamente en estructuras de edificios, cimentaciones de pilotes de puentes y plataformas marinas. Su alta relación resistencia-peso las convierte en un material estructural ideal para soportar cargas.

4. Otras industrias
Las tuberías de acero SSAW también se utilizan en minería (transporte de lodos), generación de energía (tuberías de agua de circulación) y fabricación. Su versatilidad y durabilidad las convierten en una opción ideal para numerosas aplicaciones industriales.

Tabla de recomendaciones para la selección del tamaño de la aplicación:

Application Scenarios	Recommended Outer Diameter (mm)	Recommended Wall Thickness (mm)	Recommended Steel Grade	Remarks
Urban Water Supply Branch Line	219 - 406	6 - 8	Q235B / L245	Low Pressure, Small Flow
Urban Water Supply Main Pipeline	508 - 1020	8 - 14	L290	Medium Pressure, Medium Flow
Large-scale Water Diversion Project	1220 - 2500	10 - 20	Q355B / L360	Large Flow, Long Distance
Oil and Gas Gathering Pipeline	219 - 610	6 - 12	X42 - X60	Medium and Low Pressure
Long-distance Oil and Gas Main Pipeline	610 - 1219	10 - 25	X65 - X80	High Pressure, Large Flow
Building Structure Pile Foundation	406 - 914	8 - 16	Q355B / ASTM A252	High Load-bearing Requirements
Bridge Engineering	610 - 1220	10 - 20	Q355B / X65	High stiffness requirement
Offshore Wind Power Foundation	1220 - 3048	16 - 40	X70 / X80	Extreme environment
Tunnel casing	1422 - 3500	14 - 30	Q235B / L245	Non-pressure application

Comparación con otros tipos de tuberías de acero:

Si bien las tuberías de acero SSAW presentan ventajas significativas en aplicaciones de gran diámetro, las tuberías soldadas por resistencia eléctrica (ERW) son una alternativa común en aplicaciones de pequeño diámetro.

● Tuberías de acero ERW: Se forman extruyendo tiras de acero tras calentar los bordes con una corriente eléctrica. Entre sus ventajas se incluyen una precisión dimensional extremadamente alta y bajos costos de fabricación, lo que las hace ideales para la recolección y el transporte de petróleo y gas, así como para componentes estructurales mecánicos con un diámetro exterior inferior a 24 pulgadas.

● Tuberías de acero SSAW: Su ventaja radica en la flexibilidad dimensional que proporciona su soldadura espiral continua, lo que permite la producción de tuberías de acero de gran diámetro que superan con creces el ancho de la tira, adecuadas para el transporte de fluidos que requieren grandes diámetros y espesores de pared medios.

Recomendaciones de selección: Generalmente, un diámetro exterior de 24 pulgadas (610 mm) es el límite. Para tamaños menores, se prefieren las tuberías de acero ERW, que ofrecen mayor rentabilidad y precisión. Para tamaños mayores, o cuando se requieren paredes extremadamente gruesas, las tuberías soldadas en espiral son la opción más común.

Limitaciones:

Si bien las tuberías de acero SSAW son de uso generalizado, es necesario seleccionar cuidadosamente o considerar otros tipos de tuberías en los siguientes casos:

● Tuberías troncales de gas natural de alta presión (grados de acero X80 y superiores): Las tuberías soldadas por arco sumergido de costura recta (tubo LSAW) suelen ser más ventajosas debido a sus costuras de soldadura más cortas y mayor precisión dimensional.
● Tuberías de pequeño diámetro (diámetro exterior inferior a 40,6 cm): Las tuberías de acero soldadas por resistencia (ERW) o las tuberías de acero sin costura ofrecen menor costo y mayor precisión.
● Medios altamente corrosivos: Se requieren recubrimientos anticorrosivos internos (como FBE, revestimiento de mortero de cemento) o tuberías de acero inoxidable/dúplex.

Más información: Proceso de fabricación de tuberías de acero SSAW o Tabla de espesores de pared de tuberías ERW
