Home - Productos -

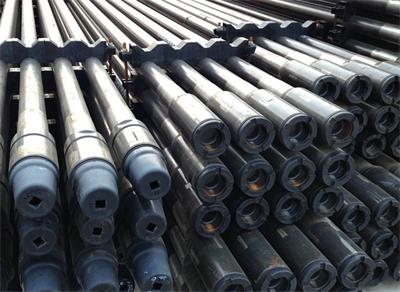

Tubería de perforación


Estándar: API 5DP/API 5D

Grado: E-75, X-95, G-105, S-135
Aplicación: Para perforación de pozos

Diámetro exterior:
De 2 3/8" a 6 5/8"

Rangos de longitud:

Rango 1: 18 ft. to 22 ft.
Rango 2: 27 ft. to 30 ft.
Rango 3: 38 ft. to 45 ft.


Tipos:
Tubo de perforación
Tubo de perforación de peso pesado
Junta de tubería de perforación
Tubería cortos de perforación


Tubería de perforación:
Se utiliza para transmitir potencia (torque y tensión) y transportar fluido de perforación, conectando la plataforma de perforación terrestre con las herramientas de perforación de fondo. La tubería de perforación pesada es una tubería de perforación de peso medio, con mayor espesor de pared que la tubería de perforación común y menor tamaño que el collar de perforación.


Collar de perforación:
Se utiliza para proporcionar presión a la broca (WOB), estabilizarla y evitar la desviación del pozo. Se ubica en la parte inferior de la sarta de perforación.

Collar de perforación:
Estándar: API SPEC 7-1
Tamaño: 3-1/8" a 12"
Longitud: 30 pies / 32 pies / 43 pies / Rango 1~Rango 3

Tipo de conexión: NC, REG, FH, IF
Material: Acero inoxidable / Acero aleado / Acero al carbono / 4145H
Clasificación: Collar de perforación no magnético, collar de perforación liso, collar de perforación en espiral, collares de perforación cuadrados, collar de perforación Monel, collar de perforación Pony, collar de perforación específico.
Roscas de conexión: NC26, NC31, NC38, NC40, NC46, NC50, 5 1/2FH, 6 5/8FH.


Portamechas


Aplicación:
Perforación de pozos de petróleo y gas
Perforación de yacimientos petrolíferos
Voladuras de minas
Perforación de pozos de agua
Perforación de pozos geotérmicos
Poleas de perforación
Proyectos de minería de carbón y metales no ferrosos


Clasificación de tuberías de perforación:

Tuberías de perforación según el grado de acero

Clasificación de juntas de herramientas y BHA:



Dimensiones y pesos de la tubería de perforación:

Designaciones* Tool Joint Data
Diámetro exterior de la tubería de perforación (Inches) Peso de la tubería de perforación (lb/ft) Grado Tipo de recalcado Conexión rotativa con resalte OD (Inches) PIN ID (Inches) Pin OD Length* (Inches) Box OD Length* (Inches)
2-3/8 6.65 E EU NC26 3-3/8 1-3/4 7 8
2-3/8 6.65 X,G EU NC26 3-3/8 1-3/4 7 8
2-3/8 10.40 E EU NC31 4-1/8 2-1/8 7 9
2-3/8 10.40 X,G EU NC31 4-1/8 2 7 9
2-3/8 10.40 S EU NC31 4-3/8 1-5/8 7 9
3-1/2 9.50 E EU NC38 4-3/4 2-11/16 8 10-1/2
3-1/2 13.30 E EU NC38 4-3/4 2-11/16 8 10-1/2
3-1/2 13.30 X EU NC38 5 2-9/16 8 10-1/2
3-1/2 13.30 G EU NC38 5 2-7/16 8 10-1/2
3-1/2 13.30 S EU NC38 5 2-1/8 8 10-1/2
3-1/2 15.50 E EU NC38 4-3/4 2-9/16 8 10-1/2
3-1/2 15.50 X EU NC38 5 2-7/16 8 10-1/2
3-1/2 15.50 G EU NC38 5 2-1/8 8 10-1/2
3-1/2 15.50 S EU NC40 5-1/2 2-1/4 7 10
4 14.00 E IU NC40 5-1/4 2-13/16 7 10
4 14.00 X IU NC40 5-1/4 2-13/16 7 10
4 14.00 G IU NC40 5-1/4 2-13/16 7 10
4 14.00 S IU NC40 5-1/4 2-9/16 7 10
4 14.00 E EU NC46 6 3-1/4 7 10
4 14.00 X,G EU NC46 6 3-1/4 7 10
4 14.00 S EU NC46 6 3 7 10
4-1/2 16.60 E EU NC50 6-5/8 3-3/4 7 10
4-1/2 16.60 X EU NC50 6-3/8 3-3/4 7 10
4-1/2 16.60 G EU NC50 6-5/8 3-3/4 7 10
4-1/2 16.60 S EU NC50 6-3/8 3-1/2 7 10
4-1/2 20.00 E EU NC50 6-3/8 3-3/4 7 10
4-1/2 20.00 X EU NC50 6-5/8 3-1/2 7 10
4-1/2 20.00 G EU NC50 6-3/8 3-1/2 7 10
4-1/2 20.00 S EU NC50 6-5/8 3-1/4 7 10
4-1/2 16.60 E IEU NC46 6-1/4 3-1/4 7 10
4-1/2 16.60 X IEU NC46 6-1/4 3-1/4 7 10
4-1/2 16.60 G IEU NC46 6-1/4 3 7 10
4-1/2 16.60 S IEU NC46 6-1/4 2-3/4 7 10
4-1/2 20.00 E IEU NC46 6-1/4 3-1/4 7 10
4-1/2 20.00 X IEU NC46 6-1/4 3 7 10
4-1/2 20.00 G IEU NC46 6-1/4 2-3/4 7 10
4-1/2 20.00 S IEU NC46 6-3/8 2-1/2 7 10
5 19.50 E IEU NC50 6-5/8 3-3/4 7 10
5 19.50 X IEU NC50 6-5/8 3-1/2 7 10
5 19.50 G IEU NC50 6-5/8 3-1/4 7 10
5 19.50 S IEU NC50 6-5/8 2-3/4 7 10
5 19.50 E IEU 5-1/2FH 7 3-3/4 8 10
5 19.50 X,G IEU 5-1/2 FH 7 3-3/4 8 10
5 19.50 S IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5 25.60 E NC50 6-5/8 3-1/2 3-3/4 7 10
5 25.60 X IEU NC50 6-5/8 3 7 10
5 25.60 G IEU NC50 6-5/8 2-3/4 7 10
5 25.60 E IEU 5-1/2 FH 7 3-1/2 8 10
5 25.60 X IEU 5-1/2 FH 7 3-1/2 8 10
5 25.60 G IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5 25.60 S IEU 5-1/2 FH 7-1/4 3-1/4 8 10
5-1/2 21.90 E IEU 5-1/2 FH 7 4 8 10
5 21.90 X IEU 5-1/2 FH 7 3-3/4 8 10
5-1/2 21.90 G IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5 21.90 S IEU 5-1/2 FH 7-1/2 3 8 10
5-1/2 24.70 E IEU 5-1/2 FH 7 4 8 10
5 24.70 X,G IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5-1/2 24.70 S IEU 5-1/2 FH 7-1/2 3 8 10
6-5/8 25.20 E IEU 6-5/8 FH 8 5 8 11
6-5/8 25.20 X IEU 6-5/8 FH 8 5 8 11
6-5/8 25.20 G IEU 6-5/8 FH 8-1/4 4-3/4 8 11
6-5/8 25.20 S IEU 6-5/8 FH 8-1/2 4-1/4 8 11
6-5/8 27.70 E IEU 6-5/8 FH 8 5 8 11
6-5/8 27.70 X,G IEU 6-5/8 FH 8-1/4 4-3/4 8 11
6-5/8 27.70 S IEU 6-5/8 FH 8-1/2 4-1/4 8 11


Composición química y propiedades mecánicas:

Grado
 Composición química
 Propiedades mecánicas
P S Límite elástico (MPa)
 Resistencia a la tracción (MPa)
E-75
 ≤0.020
 ≤0.015
 517-724
 ≥689
X-95
 ≤0.020
 ≤0.015
 655-862
 ≥724
G-105
 ≤0.020
 ≤0.015
 724-931
 ≥793
S-135
 ≤0.020
 ≤0.015
 931-1138
 ≥1000


Tabla de tamaños y pesos de collarines de perforación:

Diámetro exterior nominal (in) Diámetro exterior nominal (mm) Diámetros interiores comunes (in) Diámetros interiores comunes (mm) Peso por metro (kg/m) Roscas de conexión comunes correspondientes
3-1/8" 79.4 1-1/4" 31.8 36.5 NC26 (2-3/8 IF)
4" 101.6 1-1/2" 38.1 59.5 NC35 (2-7/8 IF)
4-3/4" 120.7 2" 50.8 80 NC38 (3-1/2 IF)
5" 127 2" 50.8 87.5 NC38 (3-1/2 IF)
5-3/4" 146.1 2-1/4" 57.2 112 NC44 (4 IF)
6" 152.4 2-1/4" 57.2 119 NC44 (4 IF)
6-1/4" 158.8 2-1/4" 57.2 126 NC46 (4-1/2 IF)
6-1/2" 165.1 2-1/4" 57.2 133 NC46 (4-1/2 IF)
7" 177.8 2-13/16" 71.4 150 NC50 (5-1/2 FH)
7-1/4" 184.2 2-13/16" 71.4 159 NC50 (5-1/2 FH)
8" 203.2 2-13/16" 71.4 186 NC56 (6-5/8 FH)
8-1/4" 209.6 2-13/16" 71.4 195 NC56 (6-5/8 FH)
9" 228.6 3" 76.2 220 NC61 (7-5/8 FH)
9-1/2" 241.3 3" 76.2 240 NC70 (8-5/8 FH)
10" 254 3" 76.2 260 NC70 (8-5/8 FH)
11" 279.4 3" 76.2 300 NC77 (9-5/8 FH)
12" 304.8 3" 76.2 340 NC77 (9-5/8 FH)


Proceso de fabricación de tubos de perforación API 5DP:

Proceso de fabricación de tubos de perforación API 5DP


Producción de tubería de perforación:

Tabla de tamaños y pesos de tuberías de perforación:

Designaciones* Tool Joint Data
Diámetro exterior de la tubería de perforación (Inches) Peso de la tubería de perforación (lb/ft) Grado Tipo de recalcado Conexión rotativa con resalte OD (Inches) PIN ID (Inches) Pin OD Length* (Inches) Box OD Length* (Inches)
2-3/8 6.65 E EU NC26 3-3/8 1-3/4 7 8
2-3/8 6.65 X,G EU NC26 3-3/8 1-3/4 7 8
2-3/8 10.40 E EU NC31 4-1/8 2-1/8 7 9
2-3/8 10.40 X,G EU NC31 4-1/8 2 7 9
2-3/8 10.40 S EU NC31 4-3/8 1-5/8 7 9
3-1/2 9.50 E EU NC38 4-3/4 2-11/16 8 10-1/2
3-1/2 13.30 E EU NC38 4-3/4 2-11/16 8 10-1/2
3-1/2 13.30 X EU NC38 5 2-9/16 8 10-1/2
3-1/2 13.30 G EU NC38 5 2-7/16 8 10-1/2
3-1/2 13.30 S EU NC38 5 2-1/8 8 10-1/2
3-1/2 15.50 E EU NC38 4-3/4 2-9/16 8 10-1/2
3-1/2 15.50 X EU NC38 5 2-7/16 8 10-1/2
3-1/2 15.50 G EU NC38 5 2-1/8 8 10-1/2
3-1/2 15.50 S EU NC40 5-1/2 2-1/4 7 10
4 14.00 E IU NC40 5-1/4 2-13/16 7 10
4 14.00 X IU NC40 5-1/4 2-13/16 7 10
4 14.00 G IU NC40 5-1/4 2-13/16 7 10
4 14.00 S IU NC40 5-1/4 2-9/16 7 10
4 14.00 E EU NC46 6 3-1/4 7 10
4 14.00 X,G EU NC46 6 3-1/4 7 10
4 14.00 S EU NC46 6 3 7 10
4-1/2 16.60 E EU NC50 6-5/8 3-3/4 7 10
4-1/2 16.60 X EU NC50 6-3/8 3-3/4 7 10
4-1/2 16.60 G EU NC50 6-5/8 3-3/4 7 10
4-1/2 16.60 S EU NC50 6-3/8 3-1/2 7 10
4-1/2 20.00 E EU NC50 6-3/8 3-3/4 7 10
4-1/2 20.00 X EU NC50 6-5/8 3-1/2 7 10
4-1/2 20.00 G EU NC50 6-3/8 3-1/2 7 10
4-1/2 20.00 S EU NC50 6-5/8 3-1/4 7 10
4-1/2 16.60 E IEU NC46 6-1/4 3-1/4 7 10
4-1/2 16.60 X IEU NC46 6-1/4 3-1/4 7 10
4-1/2 16.60 G IEU NC46 6-1/4 3 7 10
4-1/2 16.60 S IEU NC46 6-1/4 2-3/4 7 10
4-1/2 20.00 E IEU NC46 6-1/4 3-1/4 7 10
4-1/2 20.00 X IEU NC46 6-1/4 3 7 10
4-1/2 20.00 G IEU NC46 6-1/4 2-3/4 7 10
4-1/2 20.00 S IEU NC46 6-3/8 2-1/2 7 10
5 19.50 E IEU NC50 6-5/8 3-3/4 7 10
5 19.50 X IEU NC50 6-5/8 3-1/2 7 10
5 19.50 G IEU NC50 6-5/8 3-1/4 7 10
5 19.50 S IEU NC50 6-5/8 2-3/4 7 10
5 19.50 E IEU 5-1/2FH 7 3-3/4 8 10
5 19.50 X,G IEU 5-1/2 FH 7 3-3/4 8 10
5 19.50 S IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5 25.60 E NC50 6-5/8 3-1/2 3-3/4 7 10
5 25.60 X IEU NC50 6-5/8 3 7 10
5 25.60 G IEU NC50 6-5/8 2-3/4 7 10
5 25.60 E IEU 5-1/2 FH 7 3-1/2 8 10
5 25.60 X IEU 5-1/2 FH 7 3-1/2 8 10
5 25.60 G IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5 25.60 S IEU 5-1/2 FH 7-1/4 3-1/4 8 10
5-1/2 21.90 E IEU 5-1/2 FH 7 4 8 10
5 21.90 X IEU 5-1/2 FH 7 3-3/4 8 10
5-1/2 21.90 G IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5 21.90 S IEU 5-1/2 FH 7-1/2 3 8 10
5-1/2 24.70 E IEU 5-1/2 FH 7 4 8 10
5 24.70 X,G IEU 5-1/2 FH 7-1/4 3-1/2 8 10
5-1/2 24.70 S IEU 5-1/2 FH 7-1/2 3 8 10
6-5/8 25.20 E IEU 6-5/8 FH 8 5 8 11
6-5/8 25.20 X IEU 6-5/8 FH 8 5 8 11
6-5/8 25.20 G IEU 6-5/8 FH 8-1/4 4-3/4 8 11
6-5/8 25.20 S IEU 6-5/8 FH 8-1/2 4-1/4 8 11
6-5/8 27.70 E IEU 6-5/8 FH 8 5 8 11
6-5/8 27.70 X,G IEU 6-5/8 FH 8-1/4 4-3/4 8 11
6-5/8 27.70 S IEU 6-5/8 FH 8-1/2 4-1/4 8 11


Tabla de tamaños y pesos de collarines de perforación:

Diámetro exterior nominal (in) Diámetro exterior nominal (mm) Diámetros interiores comunes (in) Diámetros interiores comunes (mm) Peso por metro (kg/m) Roscas de conexión comunes correspondientes
3-1/8" 79.4 1-1/4" 31.8 36.5 NC26 (2-3/8 IF)
4" 101.6 1-1/2" 38.1 59.5 NC35 (2-7/8 IF)
4-3/4" 120.7 2" 50.8 80 NC38 (3-1/2 IF)
5" 127 2" 50.8 87.5 NC38 (3-1/2 IF)
5-3/4" 146.1 2-1/4" 57.2 112 NC44 (4 IF)
6" 152.4 2-1/4" 57.2 119 NC44 (4 IF)
6-1/4" 158.8 2-1/4" 57.2 126 NC46 (4-1/2 IF)
6-1/2" 165.1 2-1/4" 57.2 133 NC46 (4-1/2 IF)
7" 177.8 2-13/16" 71.4 150 NC50 (5-1/2 FH)
7-1/4" 184.2 2-13/16" 71.4 159 NC50 (5-1/2 FH)
8" 203.2 2-13/16" 71.4 186 NC56 (6-5/8 FH)
8-1/4" 209.6 2-13/16" 71.4 195 NC56 (6-5/8 FH)
9" 228.6 3" 76.2 220 NC61 (7-5/8 FH)
9-1/2" 241.3 3" 76.2 240 NC70 (8-5/8 FH)
10" 254 3" 76.2 260 NC70 (8-5/8 FH)
11" 279.4 3" 76.2 300 NC77 (9-5/8 FH)
12" 304.8 3" 76.2 340 NC77 (9-5/8 FH)
