Tubería de revestimiento, Carcasa de aceite, Revestimiento de pozo, Carcasa de OCTG
Grado:
API 5CT J55/K55/N80/L80-1/L80-9Cr/L80-13Cr/P110/Q125/K55 D10/L80 D10
Tamaños:
Diámetro :4 1/2 inch -20 inch （48.26mm - 508mm)
Peso Nominal: 9.5 lb/ft - 169 lb/ft
9.5 ppf - 169 ppf
Longitud: R1, R2, R3
Tipos
carcasa de tubo sin costura
Carcasa del tubo de soldadura
Pezón de la carcasa
Acoplamiento de la carcasa
Servicos:
Minería de pozos de petróleo
Perforación de agujero
Perforación de pozo
Conexión:
BTC, STC, LTC, NUE, EUE
Tolerancia de la dimensión
|
tipos de tubos de acero |
Diámetro externo |
Espesor de pared |
|
|
Tubos laminados en frío |
Tamaños de tubo(mm) |
Tolerancias(mm) |
Tolerancias(mm) |
|
＜114.3 |
±0.79 |
－12.5％ |
|
|
≥114.3 |
－0.5％，＋1％ |
||
Composición química
| Estándar | Grado |
Composiciones químicas（％） |
|||||||||
|
API SPEC 5CT |
J55 |
C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V |
| K55 |
0.34～0.39 |
0.20～0.35 |
1.25～1.50 |
≤0.020 |
≤0.015 |
≤0.15 |
≤0.20 |
≤0.20 |
/ | / | |
|
N80 |
0.34～0.38 |
0.20～0.35 |
1.45～1.70 |
≤0.020 |
≤0.015 |
≤0.15 |
/ | / | / |
0.11～0.16 |
|
|
L80 |
0.15～0.22 |
≤1.00 |
0.25～1.00 |
≤0.020 |
≤0.010 |
12.0～14.0 |
≤0.20 |
≤0.20 |
/ | / | |
|
P110 |
0.26～0.395 |
0.17～0.37 |
0.40～0.70 |
≤0.020 |
≤0.010 |
0.80～1.10 |
≤0.20 |
≤0.20 |
0.15～0.25 |
≤0.08 |
|
Propiedades mecánicas
| Grado | Tipo |
Alargamiento total bajo carga (%) |
Límite elástico (min) |
Límite elástico (max) |
Resistencia a la tracción min Mpa |
Dureza Max (HRC) |
Dureza Max(HBW) |
| J55 | - |
0.5 |
379 | 552 | 517 | - | - |
| K55 | - |
0.5 |
379 | 552 | 655 | - | - |
| N80 | 1 |
0.5 |
552 | 758 | 689 | - | - |
| N80 | Q |
0.5 |
552 | 758 | 689 | - | - |
| L80 | 1 |
0.5 |
552 | 655 | 655 | 23 | 241 |
|
L80 |
9Cr |
0.5 |
552 | 655 | 655 | 23 | 241 |
|
L80 |
13Cr |
0.5 |
552 | 655 | 655 | 23 | 241 |
| C90 | - |
0.5 |
621 | 724 | 689 | 25.4 | 255 |
| C95 | - |
0.5 |
655 | 758 | 724 | - | - |
| T95 | - | 0.5 | 655 | 758 | 724 | 25.4 | 255 |
| P110 | - | 0.6 | 758 | 965 | 862 | - | - |
| Q125 | All | 0.65 | 862 | 1034 | 931 | - | - |
La cubierta de aceite se utiliza para soportar el petróleo, los pozos de gas de las tuberías de acero, para garantizar el proceso de perforación y la finalización de todo el pozo después de la operación normal. Cada pozo tiene varias capas de revestimiento dependiendo de la profundidad de perforación y la geología. Reduciendo para usar cemento de cementación, éste y la tubería, la tubería de perforación es diferente, no se puede reutilizar, un solo consumo de materiales. Por lo tanto, la envoltura del consumo total de más del 70% de los pozos. La carcasa según el uso se puede dividir en: catéter, carcasa de superficie, tecnología de carcasa y carcasa de aceite.
Proceso de fabricación de tubos de revestimiento:
Calentamiento de lingotes de acero → punzonado hidráulico → recalentamiento → extensión → laminado periódico → recalentamiento → dimensionamiento → enfriamiento → enderezamiento → corte de tubos → inspección
1. Se requiere un horno de calentamiento anular para calentar los lingotes;
2. Punzonado y recalentamiento con prensa hidráulica;
3. La planta de revestimiento de petróleo utiliza una máquina de extensión de placa guía de dos rodillos para la extensión;
4. Reutilizar un horno de calentamiento de disco para el laminado periódico y utilizar un horno sin entrada para recalentar, enfriar, enderezar, cortar tubos e inspeccionar.

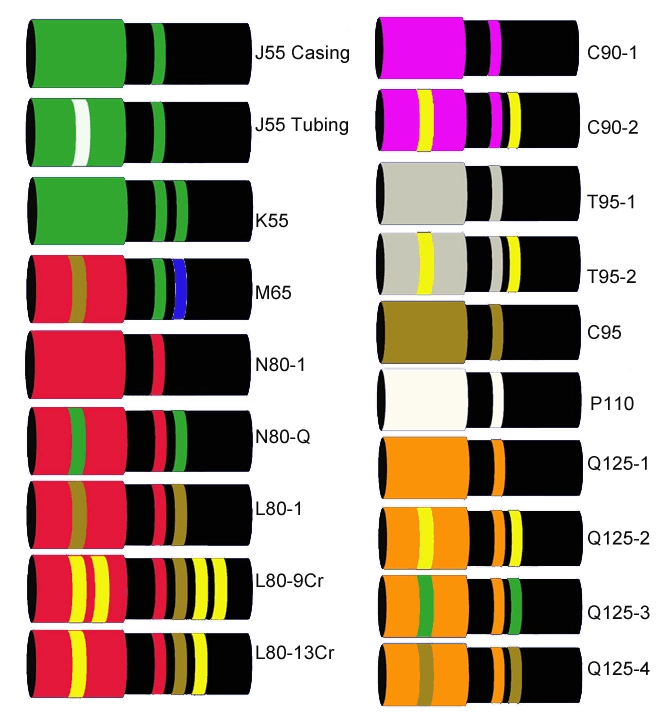

Códigos de color para tuberías y tubos de revestimiento API 5CT:
Imagen del producto:
Grado P110
Grado N80
Grado J55
| Tamaño de la carcasa | Acoplamiento de carcasa | Peso Nominal | Diámetro interno |
|
OD |
OD | LB/FT | ID |
|
INCH |
INCH | PPF | INCH |
| 4 1/2" (4.500) | 5.000" | 9.50 lb/ft (ppf) | 4.090" |
|
5.000" |
10.50 lb/ft (ppf) | 4.052" | |
|
5.000" |
11.60 lb/ft (ppf) | 4.000" | |
|
5.000" |
13.50 lb/ft (ppf) | 3.920" | |
| 5" | 5.563" | 11.50 lb/ft (ppf) | 4.560" |
|
5.563" |
13.00 lb/ft (ppf) | 4.494" | |
|
5.563" |
15.00 lb/ft (ppf) | 4.408" | |
|
5.563" |
18.00 lb/ft (ppf) | 4.276" | |
| 5 1/2" (5.500) | 6.050" | 14.00 lb/ft (ppf) | 5.012" |
|
6.050" |
15.50 lb/ft (ppf) | 4.950" | |
|
6.050" |
17.00 lb/ft (ppf) | 4.892" | |
|
6.050" |
20.00 lb/ft (ppf) | 4.778" | |
|
6.050" |
23.00 lb/ft (ppf) | 4.670" | |
| 6 5/8" (6.625) | 7.390" | 20.00 lb/ft (ppf) | 6.049" |
|
7.390" |
24.00 lb/ft (ppf) | 5.921" | |
|
7.390" |
28.00 lb/ft (ppf) | 5.791" | |
|
7.390" |
32.00 lb/ft (ppf) | 5.675" | |
| 7" | 7.656" | 17.00 lb/ft (ppf) | 6.538” |
|
7.656" |
20.00 lb/ft (ppf) | 6.456" | |
|
7.656" |
23.00 lb/ft (ppf) | 6.366" | |
|
7.656" |
26.00 lb/ft (ppf) | 6.276" | |
|
7.656" |
29.00 lb/ft (ppf) | 6.184" | |
|
7.656" |
32.00 lb/ft (ppf) | 6.094" | |
|
7.656" |
35.00 lb/ft (ppf) | 6.004" | |
|
7.656" |
38.00 lb/ft (ppf) | 5.920" | |
| 7 5/8" (7.625) | 8.500“ | 20.00 lb/ft (ppf) | 7.125" |
|
8.500” |
24.00 lb/ft (ppf) | 7.025" | |
|
8.500" |
26.40 lb/ft (ppf) | 6.969" | |
|
8.500" |
29.70 lb/ft (ppf) | 6.875" | |
|
8.500" |
33.70 lb/ft (ppf) | 6.765" | |
|
8.500" |
39.00 lb/ft (ppf) | 6.625" | |
| 8 5/8" (8.625) | 9.625" | 24.00 lb/ft (ppf) | 8.097 |
|
9.625" |
28.00 lb/ft (ppf) | 8.017" | |
|
9.625" |
32.00 lb/ft (ppf) | 7.921" | |
|
9.625" |
36.00 lb/ft (ppf) | 7.825" | |
|
9.625" |
40.00 lb/ft (ppf) | 7.725" | |
|
9.625" |
44.00 lb/ft (ppf) | 7.625" | |
|
9.625" |
49.00 lb/ft (ppf) | 7.511" | |
| 9 5/8" (9.625) | 10.625" | 29.30 lb/ft (ppf) | 9.063" |
|
10.625” |
32.30 lb/ft (ppf) | 9.001" | |
|
10.625“ |
36.00 lb/ft (ppf) | 8.921" | |
|
10.625“ |
40.00 lb/ft (ppf) | 8.835“ | |
|
10.625” |
43.50 lb/ft (ppf) | 8.755” | |
|
10.625 |
47.00 lb/ft (ppf) | 9.681” | |
|
10.625 |
53.50 lb/ft (ppf) | 8.835" | |
| 10 3/4" (10.750) | 11.750 | 32.75 lb/ft (ppf) | 10.192" |
|
11.750” |
40.50 lb/ft (ppf) | 10.050“ | |
|
11.750“ |
45.50 lb/ft (ppf) |
9.950” |
|
|
11.750” |
51.00 lb/ft (ppf) | 9.850” | |
|
11.750“ |
55.50 lb/ft (ppf) | 9.760“ | |
|
11.750” |
60.70 lb/ft (ppf) | 9.660” | |
|
11.750“ |
65.70 lb/ft (ppf) | 9.560“ | |
| 11 3/4" (11.750) | 12.750” | 42.00 lb/ft (ppf) | 11.084” |
|
12.750“ |
47.00 lb/ft (ppf) | 11.000“ | |
|
12.750” |
54.00 lb/ft (ppf) | 10.880” | |
|
12.750“ |
60.00 lb/ft (ppf) | 10.772“ | |
| 13 3/8" (13.375) | 14.375" | 48.00 lb/ft (ppf) | 12.715” |
|
14.375" |
54.50 lb/ft (ppf) | 12.615“ | |
|
14.375" |
61.00 lb/ft (ppf) | 12.515” | |
|
14.375" |
68.00 lb/ft (ppf) | 12.415“ | |
|
14.375" |
72.00 lb/ft (ppf) | 12.347" | |
| 16" |
17.000" |
65.00 lb/ft (ppf) | 15.250" |
| 17.000" | 75.00 lb/ft (ppf) | 15.124" | |
|
17.000" |
84.00 lb/ft (ppf) | 15.010" | |
| 18 5/8" (13.375) | 20.000" | 87.50 lb/ft (ppf) | 17.755" |
| 20" |
21.000" |
94.00 lb/ft (ppf) | 19.124" |
|
21.000" |
106.50 lb/ft (ppf) | 19.000" | |
|
21.000" |
133.00 lb/ft (ppf) | 18.730" | |
|
21.000" |
169.00 lb/ft (ppf) | 18.376" |
|
Mexico L80 EUE 3 1/2" 9.3ppf 80,000 Metros |
Columbia J-55 (or K-55) 20",94.0 LB/FT, BTC, R3 10500 feet |
UAE K-55,N80 13-3/8", 68 ppf SMLS, BTC, R3 9-5/8", 47 ppf SMLS, BTC, R3 9560 Metros |
Nigeria |
|
United States |
Zambia API GRADE L-80,SEAMLESS 7 IN.35 PPF DRIFT :5.875 IN 6000 Joints |
Nigeria AISI 4140 L80 10-3/4", 40.50PPF 30 FEET LONG 2000 Nos |
Jordan H- 40 14" O.D,45.61 Ib/ft, Range II, wt:0,312" 2700 Metros
|
