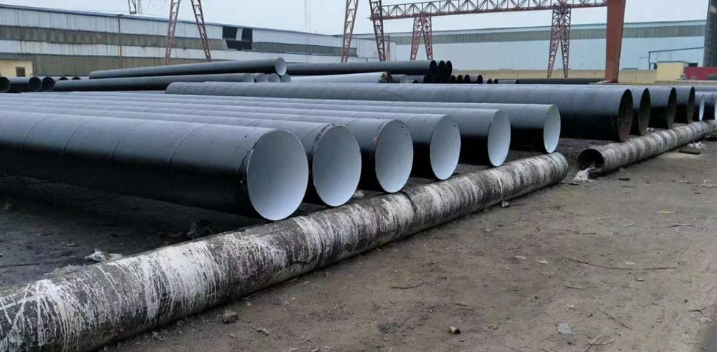

Qué es una tubería de acero para agua?
El término "
tubería de acero para agua" se refiere, por lo general, a las
tuberías de acero al carbono (tuberías CS) utilizadas para el suministro de agua. Estas tuberías están fabricadas habitualmente con acero al carbono y se emplean principalmente para el transporte de agua potable, agua de uso industrial y agua para riego agrícola. Dado que el acero al carbono posee una resistencia a la corrosión limitada, se aplican recubrimientos protectores en sus superficies interna y externa. Estos recubrimientos sirven para aislar el material del agua, prevenir la oxidación, evitar la contaminación secundaria, y permitir que la tubería soporte flujos de agua a alta presión, así como bajas temperaturas.
Las
tuberías de acero al carbono con recubrimiento combinan una buena resistencia a la corrosión, capacidad para soportar altas presiones y una resistencia estructural fiable, además de ofrecer una instalación y un mantenimiento relativamente sencillos.
Proceso de fabricación
Las tuberías de acero para agua se fabrican habitualmente mediante el conformado en frío de flejes o chapas de acero hasta obtener una forma tubular, proceso seguido de una operación de soldadura (SSAW, LSAW o ERW). Tras la soldadura, se aplica un recubrimiento anticorrosivo en las superficies interior y exterior mediante proyección o fundición centrífuga, tras lo cual el material se somete a un proceso de enfriamiento y curado.
Por qué es importante el recubrimiento en las tuberías de acero para agua
Las tuberías de acero al carbono sin protección enfrentan diversos problemas en los sistemas de abastecimiento de agua:
1. Corrosión y perforación de la tubería: pueden provocar fugas, roturas e interrupciones en el suministro.
2. Contaminación del agua (agua amarillenta): la presencia de óxido y la lixiviación de metales pesados comprometen la calidad del agua.
3. Reducción de la capacidad de transporte: las incrustaciones y el óxido aumentan la resistencia al flujo y el consumo de energía.
4. Vida útil reducida: las tuberías enterradas sin protección pueden requerir su sustitución en pocos años.
Un sistema de recubrimiento adecuado aísla el acero del agua y del suelo, prolonga la vida útil de la tubería y preserva la calidad del agua.
Selección de recubrimientos para tuberías de acero destinadas al transporte de agua
La elección del recubrimiento depende de la calidad del agua, la presión, el diámetro de la tubería, las condiciones del terreno y el presupuesto. La siguiente tabla presenta las recomendaciones de recubrimiento según cada uno de estos factores. ▶ Para una comparativa detallada entre los sistemas 3PE, FBE, 2FBE y los revestimientos de mortero de cemento, consulte: [Tuberías de acero al carbono con recubrimiento: tipos (FBE, 3PE) y aplicaciones].
|
Factor de selección
|
Consideraciones
|
Revestimiento recomendado
|
|
Calidad del agua
|
Agua potable, agua industrial, agua de riego
|
Revestimiento epoxi (cumple NSF 61) para agua potable; mortero de cemento para agua cruda de gran diámetro
|
|
Presión de diseño
|
Presión máxima de trabajo, golpe de ariete
|
Mayor presión requiere mayor espesor de pared y revestimiento externo reforzado
|
|
Diámetro de tubería
|
Pequeño/mediano vs gran diámetro
|
Epoxi para pequeño/mediano; mortero de cemento para gran diámetro
|
|
Corrosividad del suelo
|
Resistividad del suelo, contenido de cloruros, corrientes parásitas
|
Recubrimiento 3PE para suelos altamente corrosivos; alquitrán epoxi para condiciones moderadas
|
|
Presupuesto y vida útil
|
Costo inicial vs costo de ciclo de vida
|
Mortero de cemento para larga distancia rentable; epoxi para alta calidad de agua
|
Especificaciones comunes
● Material:
ASTM A53/A106 Gr.B,
API 5L Gr.B, X42, X52, EN 10217-1 P235TR1, Q235B, Q355B.
● Proceso: SSAW, ERW, LSAW, sin costura (seamless).
● Diámetro: DN219–DN3620 (8"–144"), tamaños personalizados.
● Espesor de pared: 6–25 mm, según la presión de diseño.
● Longitud: fija de 6/9/12 m; SRL (longitud aleatoria simple) de 4–7 m; DRL (longitud aleatoria doble) de 10–14 m.
● Extremos de tubería: PE (lisos), BE (biselados, 30°–35°), bridados, ranurados.
● Recubrimiento externo: 3PE/3LPE, FBE, epoxi alquitrán de hulla.
● Revestimiento interno: epoxi líquido, FBE, mortero de cemento.
● Normas:
AWWA C200, C205, C210, C213, NSF 61, ISO 21809, DIN 30670.
● Presión: PN0.6–2.5 MPa, hasta 4.0+ MPa; Clase 150/300.
● Pruebas: 100% hidrostáticas (1.5× la presión nominal); ensayos no destructivos (END) bajo pedido.
▶ Para conocer las dimensiones de las tuberías de acero (tamaños NPS, espesor de pared, diámetro exterior/interior, tolerancias), consulte nuestro documento: [Dimensiones de tuberías de acero para agua según AWWA C200].
Requisitos de recubrimiento para tuberías de acero destinadas al suministro de agua
|
Tipo de revestimiento
|
Revestimiento interno – norma y espesor
|
Revestimiento externo – norma y espesor
|
Normas de referencia
|
|
Revestimiento interno de resina epoxi
|
Epoxi líquido / polvo epoxi, ≥250μm
|
FBE de doble capa / alquitrán epoxi, ≥400μm
|
AWWA C210, GB/T 18593
|
|
Revestimiento de mortero de cemento
|
Espesor: 6–12mm (según diámetro)
|
Alquitrán epoxi / epoxi de capa gruesa, ≥300μm
|
AWWA C205, GB/T 17456
|
|
Protección externa reforzada
|
—
|
Polietileno de triple capa (3PE), espesor total ≥2,5mm
|
DIN 30670, GB/T 23257
|
Normas AWWA para tuberías de acero para agua
Las siguientes normas AWWA se aplican a las tuberías de acero al carbono para agua y a sus revestimientos.
|
Norma
|
Alcance
|
Requisitos clave
|
|
AWWA C200
|
Tubería de acero para agua, 6 pulgadas y mayores
|
Materiales, fabricación, ensayos
|
|
AWWA C205
|
Revestimiento de mortero de cemento, 4 pulgadas y mayores
|
Revestimiento de mortero de cemento aplicado en fábrica
|
|
AWWA C210
|
Revestimiento epoxi líquido
|
Sistemas epoxi líquidos aplicados en fábrica y campo
|
|
AWWA C213
|
Epoxi fusionado (FBE)
|
Revestimiento y recubrimiento FBE
|
|
NSF 61
|
Materiales en contacto con agua potable
|
Certificación sanitaria para revestimientos
|
Clasificaciones de presión y pruebas
Los productos estándar abarcan las presiones nominales (PN) de 0,6 MPa, 1,0 MPa, 1,6 MPa y 2,5 MPa. La presión máxima de trabajo puede personalizarse en función del espesor de pared y el material, alcanzando los 4,0 MPa o valores superiores. Todas las tuberías se someten a una prueba de presión hidrostática al 100 % antes de salir de fábrica, utilizando una presión de prueba equivalente a 1,5 veces la presión nominal.
|
Clase de presión
|
Presión de trabajo
|
Aplicación típica
|
|
PN0.6
|
0,6 MPa
|
Suministro de agua a baja presión
|
|
PN1.0
|
1,0 MPa
|
Suministro de agua general
|
|
PN1.6
|
1,6 MPa
|
Suministro de agua a media presión
|
|
PN2.5
|
2,5 MPa
|
Suministro de agua a alta presión
|
|
Personalizado
|
≥4,0 MPa
|
Transmisión de alta carga y larga distancia
|
Aplicaciones de las tuberías de acero para agua
Las tuberías de acero al carbono con revestimiento se utilizan en diversos escenarios de abastecimiento de agua.
1. Agua potable municipal: requiere un estricto control de la calidad del agua y cumplimiento de la norma NSF 61; se prefiere el revestimiento epoxi.
2. Abastecimiento de agua industrial: agua de refrigeración, agua de proceso, alta presión; requiere revestimiento epoxi y una capa externa anticorrosiva.
3. Riego agrícola: diámetros grandes, largas distancias, proyectos sensibles al costo; se utiliza revestimiento de mortero de cemento con protección externa anticorrosiva.
4. Obras hidráulicas / agua bruta: transporte de agua bruta, embalses; se utiliza revestimiento de mortero de cemento.
5. Protección contra incendios: redes principales de agua contra incendios, sistemas de rociadores; se utiliza revestimiento epoxi o de mortero de cemento.
En los sistemas de tuberías de acero para agua, el revestimiento de mortero de cemento se emplea habitualmente en conducciones de gran diámetro, mientras que el revestimiento epoxi es preferible para tuberías de menor diámetro destinadas al transporte de agua potable.
Consejos para la instalación y el mantenimiento de tuberías de acero para agua
1. Limpieza periódica: para mantener la calidad del agua y asegurar el correcto funcionamiento de la red.
2. Drenaje de tuberías en desuso: si una tubería de acero permanece sin utilizarse durante un periodo prolongado, debe drenarse para evitar la proliferación de bacterias y la formación de incrustaciones.
3. Soldadura cuidadosa: durante las labores de soldadura o procesamiento, es necesario controlar el calentamiento y las tensiones para evitar daños en el revestimiento.
4. Manipulación y almacenamiento seguros: evitar golpes o presiones excesivas durante el transporte y la instalación para prevenir daños en el revestimiento.
Por qué elegir a HSCO para soluciones de tuberías de acero al carbono de alta resistencia?
Hunan Standard Steel Co., Ltd (HSCO) ofrece soluciones de tuberías de acero al carbono de alta resistencia para proyectos de abastecimiento de agua. Nuestras tuberías de acero cumplen con las normas AWWA C200/C205/C210 y pueden suministrarse con revestimientos conformes a la norma NSF 61 para agua potable.
● Normas estrictas de revestimiento: los recubrimientos internos y externos cumplen con los requisitos de las normas AWWA y GB.
● Cumplimiento sanitario: disponemos de los permisos sanitarios pertinentes y certificaciones para materiales en contacto con agua potable.
● Rendimiento estructural: alta resistencia a la presión, ideal para el transporte de agua a larga distancia y bajo condiciones de alta carga hidráulica.
● Rentabilidad: bajos costos de mantenimiento y un costo total de propiedad económico.
● Adaptabilidad en la construcción: admite soldadura, conexiones por bridas y diversos tipos de uniones.
Preguntas frecuentes (FAQ)
P1: Qué tipo de revestimiento es adecuado para tuberías de agua potable?
R: Los revestimientos internos deben cumplir con las normas para agua potable, tales como NSF 61 o GB 5749. El revestimiento de epoxi líquido y el de mortero de cemento son opciones comunes. Cuando existen requisitos estrictos de calidad del agua, se prefiere el revestimiento de epoxi.
P2: Qué normas AWWA se aplican a las tuberías de acero para agua?
R: La norma AWWA C200 abarca la fabricación de tuberías de acero para agua; la C205, el revestimiento de mortero de cemento; la C210, el epoxi líquido; y la C213, el epoxi aplicado por fusión (FBE, por sus siglas en inglés). Se requiere la certificación NSF 61 para los materiales que entran en contacto con agua potable.
P3: Cuál es la presión nominal máxima para las tuberías de acero para agua?
R: Los productos estándar cubren un rango de PN 0,6 a PN 2,5 MPa. Es posible personalizar tuberías para presiones más elevadas —de hasta 4,0 MPa o más— ajustando el espesor de pared y el material. Todas las tuberías se someten a una prueba hidrostática al 100 %, aplicando 1,5 veces la presión nominal.
Necesita ayuda para elegir la tubería de acero para agua adecuada?
Indíquenos su aplicación (municipal, industrial o agrícola), la presión de operación, las condiciones del terreno y los requisitos de calidad del agua. Nuestros ingenieros le recomendarán el sistema de revestimiento más adecuado y le proporcionarán un presupuesto.
▶
