Acero X80, acero para tuberías API 5L X80

El acero X80 (tubería de acero al carbono soldada) es el número en la especificación de tuberías API Spec 5L del Instituto Americano del Petróleo. X representa el acero para tuberías en la norma API Spec 5L, 80 es el grado de resistencia, la unidad es kpsi, y X80 es el acero para tuberías con un límite elástico mínimo de 80 kpsi, que se convierte a una unidad métrica de aproximadamente 551 MPa.

La siguiente tabla muestra los valores límite superiores para la composición química del acero X80 (grado PSL2) según la norma API 5L:

Composición química (%)
C	Si	Mn	P	S	Cr	Ni	Ti	Nb	V	Mo
0.10	0.30	1.85	0.020	0.005	0.30	0.30	0.04	0.005-0.10	0.10	0.30

El X80 es una clasificación estadounidense de acero para tuberías de alta resistencia. El valor mínimo de fluencia (MPa) es de 551; este concepto pertenece a la mecánica de materiales. El valor de fluencia se refiere al valor de la tensión en la etapa de fluencia cuando el material se estira, y la tensión de fluencia se refiere al valor crítico desde la etapa de fluencia hasta la etapa de contracción.

Dado que el acero para tuberías de grado X80 es un producto de alta calidad entre los aceros para tuberías, presenta altos requisitos de resistencia. Según la norma API 5L, para un acero para tuberías X80 de grado PSL2 de mayor calidad, sus propiedades mecánicas deben cumplir los siguientes requisitos:
Límite elástico: No inferior a 551 MPa.
Resistencia a la tracción: No inferior a 620 MPa.
Relación límite elástico/resistencia a la tracción: No superior a 0,93.

En la producción real, para cumplir consistentemente con todos los requisitos anteriores, los fabricantes suelen controlar el rendimiento dentro de un rango estrecho. Por ejemplo, el límite elástico medido se encuentra comúnmente entre 555 y 705 MPa, y la resistencia a la tracción medida, entre 625 y 825 MPa. Esto garantiza una resistencia mínima y una relación límite elástico/resistencia a la tracción satisfactoria, logrando así un excelente equilibrio entre resistencia y ductilidad.

Características de Rendimiento y Requisitos Técnicos del Acero X80:

El acero X80 es un acero para tuberías de alta resistencia y tenacidad, apto para entornos ácidos (resistente al agrietamiento inducido por hidrógeno). Es el material principal y clave para oleoductos y gasoductos modernos de larga distancia, alta presión y alta capacidad, y representa una tecnología avanzada en el sector del acero para tuberías.

1. El acero X80 posee una resistencia extremadamente alta.
Límite elástico mínimo: 80.000 psi (551 MPa).
Resistencia mínima a la tracción: 90.000 psi (621 MPa).

Una alta resistencia permite utilizar paredes de tubería más delgadas a la misma presión de transporte, lo que reduce significativamente el peso de la tubería y disminuye el consumo de acero, los costos de transporte y de soldadura.

2. Tenacidad extremadamente alta

Incluso a temperaturas extremadamente bajas (por ejemplo, de -10 °C a -30 °C o incluso inferiores), se requiere una alta energía de impacto Charpy para evitar la fractura frágil de la tubería bajo presión interna, carga externa o impacto accidental, lo que garantiza la prevención de la propagación de grietas.

3. Excelente soldabilidad
A pesar de su alta resistencia, el acero X80 presenta una excelente soldabilidad gracias a su diseño bajo en carbono y microaleado. La soldadura circunferencial en campo requiere el uso de consumibles de soldadura de acero de alta resistencia adecuados y especificaciones estrictas del proceso de soldadura.

4. Resistencia al agrietamiento inducido por hidrógeno
Para el transporte de petróleo y gas ácidos que contienen sulfuro de hidrógeno (H₂S), el acero X80 cumple con requisitos específicos de resistencia al agrietamiento inducido por hidrógeno para garantizar que no desarrolle grietas internas debido a la intrusión de átomos de hidrógeno en un entorno húmedo de sulfuro de hidrógeno.

5. Estructura metalúrgica avanzada
Mediante procesos de laminación y enfriamiento controlados, se obtiene una microestructura dominada por ferrita acicular. Esta microestructura proporciona una excelente tenacidad y soldabilidad, a la vez que garantiza una alta resistencia.

Tipos de tubos de acero X80:

En la práctica de la ingeniería, casi todos los tubos de acero X80 son soldados, especialmente los tubos soldados con costura recta de alta frecuencia (ERW) y los tubos soldados por arco sumergido (LSAW/SSAW). Los tubos de línea sin costura X80 son poco comunes.

1) Tubo soldado con costura recta de alta frecuencia X80: Cumple con el grado ERW de la norma API 5L.
Los tubos de acero ERW API 5L ofrecen una alta eficiencia de producción y un bajo costo. La moderna tecnología de soldadura de alta frecuencia proporciona una calidad muy estable y un rendimiento de soldadura comparable al del material base. Se utilizan comúnmente para tuberías X80 de diámetro pequeño a mediano (hasta aproximadamente 24 pulgadas).

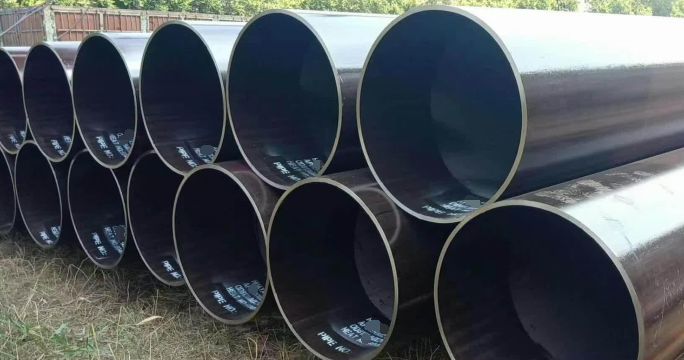

2) Tubería X80 con soldadura por arco sumergido, costura recta/soldadura en espiral: Cumple con el grado SAW de la norma API 5L.
Soldadura de costura recta: Utiliza procesos de conformado UOE o JCOE. Esta es la opción preferida para tuberías X80 de gran diámetro y paredes gruesas, ofreciendo la calidad más controlada y resistencia a altas presiones.
Soldadura en espiral: Si bien también se puede producir X80, debido a la mayor longitud de la soldadura y al estado de tensión más complejo, se utiliza con menos frecuencia que la soldadura de costura recta en las líneas principales más exigentes.

Por qué casi no existen tuberías X80 sin costura?

a. Viabilidad técnica: En teoría, las tuberías X80 sin costura se pueden producir mediante procesos especiales de fundición y laminado por perforación. Sin embargo, esto requiere un control de proceso extremadamente complejo.
b. Baja rentabilidad: Como se mencionó anteriormente, para el rango de gran diámetro, que es la principal demanda de tuberías, las tuberías sin costura no pueden competir con las tuberías soldadas en términos de costo.
c. Estándares y demanda: El mercado (empresas de ingeniería de ductos, operadores de petróleo y gas) y los estándares (API 5L) han establecido un sistema completo de diseño, construcción e inspección, principalmente en torno a las tuberías soldadas X80. No existe incentivo para promover la solución de tuberías sin costura, mucho más costosa.

Áreas de aplicación del acero para tuberías API 5L X80:

● Tuberías terrestres/submarinas de larga distancia: Se utilizan para el transporte de gas natural y petróleo crudo, y son el principal material para tuberías de las redes troncales nacionales de ductos, como el Gasoducto Oeste-Este III y IV.
● Tuberías de alta presión y alto caudal: Diseñadas para mejorar la eficiencia del transporte y reducir el consumo de energía de bombeo.
● Tuberías en regiones polares o frías: Su excelente tenacidad a bajas temperaturas le permite adaptarse a entornos hostiles.
● Tuberías en entornos ácidos: El acero X80, diseñado específicamente para resistir HIC, se puede utilizar en yacimientos de petróleo y gas que contienen sulfuro de hidrógeno.

Comparación con otros grados de acero para tuberías:

Acero X65/X70: Límite elástico mínimo de 65/70 ksi (448/483 MPa), el principal grado de acero de la generación anterior, tecnológicamente maduro y ampliamente utilizado en diversas tuberías.
Acero X80: Límite elástico mínimo de 80 ksi (551 MPa), actualmente el grado de mayor resistencia ampliamente utilizado, tecnológicamente avanzado y económicamente óptimo.
X90/X100/X120: Resistencia aproximada de 90/100/120 ksi (620/690/827 MPa), un grado de acero futuro y demostrativo, con mayor resistencia, lo que permite una mayor reducción del espesor de pared, pero la soldadura y el control de la tenacidad son más difíciles. Actualmente se utiliza principalmente en secciones piloto o proyectos específicos.

Dimensiones comunes del espesor de pared para el acero para tuberías API 5L:

El espesor de pared del acero para tuberías se determina mediante un cálculo basado en la presión de diseño de la tubería, el diámetro de la tubería, el grado del acero y las especificaciones de seguridad. Las series de espesores de pared comunes suelen seguir el sistema de series Schedule especificado en normas como API 5L (especificación para tuberías de línea) y ASME B36.10M (tuberías de acero soldadas y sin costura), incluyendo Sch 20, Sch 30, Sch 40, Sch 80 y Sch 160. Para tuberías de acero del mismo diámetro exterior, cuanto mayor sea el número, mayor será el espesor de pared y mayor la capacidad de soportar presión.

Rangos comunes de espesor de pared de acero para tuberías como referencia:

Diámetro pequeño: p. ej., 6″/168,3 mm. Rango de espesor de pared: 3,0 mm ~ 7,0 mm, comúnmente utilizado para tuberías entre estaciones, ramales y tuberías de recolección y transmisión de baja presión.
Diámetro medio: p. ej., 24″/610 mm. Rango de espesor de pared: 8,0 mm ~ 15,0 mm, comúnmente utilizado para tuberías regionales de transmisión de gas y oleoductos.
Gran diámetro (tubería principal): p. ej., 48″/1219 mm. Rango de espesor de pared: 14,0 mm ~ 25,0 mm; este tamaño es el rango principal para las tuberías troncales modernas de gas natural de larga distancia.

Ventajas y desafíos del acero X80:

Ventajas:
Economía: Su alta resistencia permite paredes más delgadas, lo que ahorra aproximadamente entre un 15 % y un 20 % de acero y reduce significativamente la inversión total en tuberías.
Eficiencia: Permite presiones de diseño más altas, mejorando la eficiencia de la transmisión de gas.
Fiabilidad: Las tecnologías metalúrgicas y de fabricación de tuberías avanzadas garantizan la seguridad de servicio a largo plazo.

Desafíos:
Estrictos requisitos del proceso de soldadura: Las soldaduras circunferenciales son el punto más débil de la tubería y requieren un alto nivel de habilidad del soldador, materiales de soldadura y control de los parámetros del proceso.

Limitación del límite elástico: Las normas exigen un límite elástico no superior a 0,93 para evitar una reserva de plasticidad insuficiente del material. Control de calidad de construcción en el sitio: Se requiere mayor precisión para izar, colocar y alinear tuberías.
