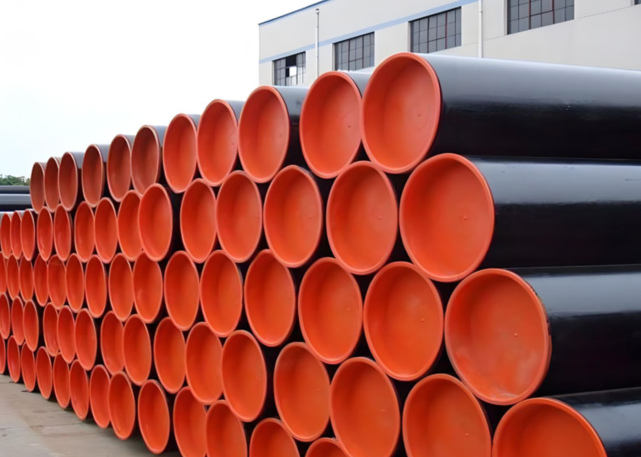

La norma API 5L abarca tuberías de acero sin costura y tuberías de acero soldadas para el transporte de gas, agua y petróleo en las industrias petrolera y de gas natural. Incluye diversos grados, desde el Grado B hasta el X70, con diferentes niveles de especificación (PSL1 y PSL2) para satisfacer distintos requisitos de servicio.
Esta guía ofrece una descripción completa de la especificación API 5L, incluyendo las diferencias entre PSL1 y PSL2, los grados de material y los criterios clave de selección para ayudarle a elegir la tubería adecuada para su proyecto.
Además de seleccionar el grado adecuado, comprender el proceso de fabricación es fundamental para su aplicación.
● Tuberías soldadas: Incluyen la soldadura por resistencia eléctrica de alta frecuencia (ERW) y la soldadura por arco sumergido (SAW), que predominan en el campo de los diámetros grandes (como ≥24 pulgadas) y tienen un costo menor.
Una vez determinados el grado y el tipo de fabricación, el siguiente paso es seleccionar el nivel de especificación del producto (PSL) adecuado. Tanto el PSL1 como el PSL2 se aplican a todos los grados y tipos de fabricación mencionados anteriormente, pero sus requisitos difieren. La siguiente sección explica estas diferencias.
| Elemento de comparación | PSL1 | PSL2 |
| Nivel de calidad | Calidad estándar para aplicaciones generales | Mayor calidad para servicios ácidos, alta presión, offshore y otras aplicaciones críticas |
| Composición química | Menos restrictiva | Límites más estrictos en carbono, azufre, fósforo y otros elementos |
| Propiedades mecánicas | Solo límite mínimo de fluencia y tracción | Límites mínimo y máximo de fluencia/tracción, con relación fluencia-tracción ≤ 0.93 |
| Tenacidad al impacto (CVN) | No requerido | Obligatorio (ensayo de impacto Charpy V a 0°C) |
| Ensayos no destructivos (END) | No requerido | Obligatorio (ensayo ultrasónico o de corrientes de Eddy) |
| Carbono equivalente (CE) | No controlado | Estrictamente limitado (CEIIW ≤ 0.43%, CEPcm ≤ 0.25%) |
| Requisitos de dureza | No requerido | Requerido para servicio ácido (límites máximos de dureza) |
| Prueba hidrostática | Realizada (puede ser sustituida por END según norma) | Realizada en cada tubería (no puede ser sustituida por END) |
| Aplicaciones típicas | Tuberías terrestres generales, transporte a baja presión | Tuberías de alta presión y larga distancia, servicio ácido (H₂S), offshore, baja temperatura |
Consejo de selección rápida:
Elija PSL1 (grado B-X52) para aplicaciones generales de menor riesgo, como los gasoductos u oleoductos terrestres estándar.
Elija PSL2 (X60-X80) para proyectos que requieran mayor tenacidad, ensayos más rigurosos y una fiabilidad superior, como tuberías en alta mar (offshore), servicios con presencia de ácido (H₂S) y aplicaciones de alta presión.
La siguiente tabla presenta un resumen de los requisitos de propiedades mecánicas para tuberías de conducción API 5L, tanto para los niveles PSL1 como PSL2.
Para el nivel PSL1, la norma especifica valores mínimos de límite elástico y resistencia a la tracción para cada grado. En el caso del nivel PSL2, los requisitos son más rigurosos, ya que establecen límites tanto mínimos como máximos para el límite elástico y la resistencia a la tracción, además de una relación máxima entre el límite elástico y la resistencia a la tracción de 0,93. Estos controles más estrictos de las propiedades mecánicas garantizan la mayor fiabilidad y tenacidad requeridas para aplicaciones críticas, tales como servicios en ambientes con presencia de ácido sulfhídrico (*sour service*), operaciones *offshore* y gasoductos u oleoductos de larga distancia y alta presión.
Standard
Steel Grade
Yield Strength(MPa)
Tensile Strength(MPa)
API 5L
PSL1
A25
172
310
A
207
331
B
241
414
X42
290
414
X46
317
434
X52
359
455
X56
386
490
X60
414
517
X65
448
531
X70
483
565
PSL2
241-448
414-758
B
290-496
414-758
X42
317-524
434-758
X46
359-531
455-758
X52
386-544
490-758
X56
414-565
517-758
X60
448-600
531-758
X65
483-621
565-758
X70
552-690
621-827
Nota: Los grados PSL2 tienen un límite máximo de resistencia a la fluencia, que no está especificado para PSL1. PSL2 también requiere pruebas de impacto CVN.
Paso 1: Seleccione el grado según la presión y la distancia.
| Elemento de comparación | PSL1 | PSL2 |
| Nivel de calidad | Calidad estándar para aplicaciones generales | Mayor calidad para servicios ácidos, alta presión, offshore y otras aplicaciones críticas |
| Composición química | Menos restrictiva | Límites más estrictos en carbono, azufre, fósforo y otros elementos |
| Propiedades mecánicas | Solo límite mínimo de fluencia y tracción | Límites mínimo y máximo de fluencia/tracción, con relación fluencia-tracción ≤ 0.93 |
| Tenacidad al impacto (CVN) | No requerido | Obligatorio (ensayo de impacto Charpy V a 0°C) |
| Ensayos no destructivos (END) | No requerido | Obligatorio (ensayo ultrasónico o de corrientes de Eddy) |
| Carbono equivalente (CE) | No controlado | Estrictamente limitado (CEIIW ≤ 0.43%, CEPcm ≤ 0.25%) |
| Requisitos de dureza | No requerido | Requerido para servicio ácido (límites máximos de dureza) |
| Prueba hidrostática | Realizada (puede ser sustituida por END según norma) | Realizada en cada tubería (no puede ser sustituida por END) |
| Aplicaciones típicas | Tuberías terrestres generales, transporte a baja presión | Tuberías de alta presión y larga distancia, servicio ácido (H₂S), offshore, baja temperatura |
Paso 2: Elija PSL1 o PSL2 según las condiciones de servicio.
| Nivel de presión | Longitud de tubería | Grado recomendado | Razón |
| Baja presión (ej. ≤ 5 MPa) | Corta a Media | Grado B | Resistencia suficiente para aplicaciones básicas; más económico. |
| Presión media (ej. 5 – 10 MPa) | Media a Larga | X42 – X52 | Buen equilibrio entre resistencia y costo; adecuado para la mayoría de tuberías terrestres. |
| Alta presión (> 10 MPa) | Larga distancia | X60 – X70 | Alta resistencia reduce el espesor y peso de la pared, ahorrando material y costos de transporte. |
| Presión ultra alta (ej. > 15 MPa) | Distancia ultra larga | X80 | Máxima resistencia para condiciones extremas; requiere soldadura y manejo de materiales cuidadosos. |
Paso 3: Seleccione el tipo de tubería según el diámetro y la aplicación.
| Condición de servicio | PSL recomendado | Requisitos clave |
| Tuberías terrestres generales, temperatura y presión estándar | PSL1 | Cumple requisitos mecánicos y químicos básicos; menor costo y entrega más rápida. |
| Líneas de alta presión, larga distancia o críticas para la seguridad | PSL2 | Propiedades mecánicas más estrictas, ensayo de impacto obligatorio y controles de composición química más rigurosos. |
| Servicio ácido (ambiente H₂S) | PSL2 (Servicio Ácido) | Requiere límites específicos de dureza y resistencia a la fisuración por sulfuros (SSC); debe cumplir con NACE MR0175. |
| Entornos offshore o de baja temperatura | PSL2 | Requiere ensayos de tenacidad al impacto a baja temperatura y END más estrictos para mayor confiabilidad. |
Tipo de tubería: Sin costura / ERW / LSAW / SSAW
| PSL | Delivery Condition | Pipe grade |
|---|---|---|
| PSL1 | As-rolled, normalized, normalizing formed | A |
| As-rolled, normalizing rolled, thermomechanical rolled, thermo-mechanical formed, normalizing formed, normalized, normalized and tempered or if agreed Q&T SMLS only | B | |
| As-rolled, normalizing rolled, thermomechanical rolled, thermo-mechanical formed, normalizing formed, normalized, normalized and tempered | X42, X46, X52, X56, X60, X65, X70 | |
| PSL 2 | As-rolled | BR, X42R |
| Normalizing rolled, normalizing formed, normalized or normalized and tempered | BN, X42N, X46N, X52N, X56N, X60N | |
| Quenched and tempered | BQ, X42Q, X46Q, X56Q, X60Q, X65Q, X70Q, X80Q, X90Q, X100Q | |
| Thermomechanical rolled or thermomechanical formed | BM, X42M, X46M, X56M, X60M, X65M, X70M, X80M | |
| Thermomechanical rolled | X90M, X100M, X120M | |
| The suffice (R, N, Q or M) for PSL2 grades, belongs to the steel grade |
Chemical Composition for PSL 1 pipe with t ≤ 0.984”
| Steel Grade | Mass fraction, % based on heat and product analyses a,g | ||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | V | Nb | Ti | |
| max b | max b | max | max | max | max | max | |
| Seamless Pipe | |||||||
| A | 0.22 | 0.9 | 0.3 | 0.3 | – | – | – |
| B | 0.28 | 1.2 | 0.3 | 0.3 | c,d | c,d | d |
| X42 | 0.28 | 1.3 | 0.3 | 0.3 | d | d | d |
| X46 | 0.28 | 1.4 | 0.3 | 0.3 | d | d | d |
| X52 | 0.28 | 1.4 | 0.3 | 0.3 | d | d | d |
| X56 | 0.28 | 1.4 | 0.3 | 0.3 | d | d | d |
| X60 | 0.28 e | 1.40 e | 0.3 | 0.3 | f | f | f |
| X65 | 0.28 e | 1.40 e | 0.3 | 0.3 | f | f | f |
| X70 | 0.28 e | 1.40 e | 0.3 | 0.3 | f | f | f |
| Welded Pipe | |||||||
| A | 0.22 | 0.9 | 0.3 | 0.3 | – | – | – |
| B | 0.26 | 1.2 | 0.3 | 0.3 | c,d | c,d | d |
| X42 | 0.26 | 1.3 | 0.3 | 0.3 | d | d | d |
| X46 | 0.26 | 1.4 | 0.3 | 0.3 | d | d | d |
| X52 | 0.26 | 1.4 | 0.3 | 0.3 | d | d | d |
| X56 | 0.26 | 1.4 | 0.3 | 0.3 | d | d | d |
| X60 | 0.26 e | 1.40 e | 0.3 | 0.3 | f | f | f |
| X65 | 0.26 e | 1.45 e | 0.3 | 0.3 | f | f | f |
| X70 | 0.26e | 1.65 e | 0.3 | 0.3 | f | f | f |
|
a. Cu ≤ = 0.50% Ni; ≤ 0.50%; Cr ≤ 0.50%; and Mo ≤ 0.15%, b. For each reduction of 0.01% below the specified maximum concentration for carbon, an increase of 0.05% above the specified maximum concentration for Mn is permissible, up to a maximum of 1.65% for grades ≥ L245 or B, but ≤ L360 or X52; up to a maximum of 1.75% for grades > L360 or X52, but < L485 or X70; and up to a maximum of 2.00% for grade L485 or X70., c. Unless otherwise agreed NB + V ≤ 0.06%, d. Nb + V + TI ≤ 0.15%, e. Unless otherwise agreed., f. Unless otherwise agreed, NB + V = Ti ≤ 0.15%, g. No deliberate addition of B is permitted and the residual B ≤ 0.001% |
|||||||
Chemical Composition for PSL 2 pipe with t ≤ 0.984”
| Steel Grade | Mass fraction, % based on heat and product analyses | Carbon Equiv a | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | V | Nb | Ti | Other | CE IIW | CE Pcm | |||||||||||
| max b | max | max b | max | max | max | max | max | max | max | ||||||||||||
| Seamless and Welded Pipe | |||||||||||||||||||||
| BR | 0.24 | 0.4 | 1.2 | 0.025 | 0.015 | c | c | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X42R | 0.24 | 0.4 | 1.2 | 0.025 | 0.015 | 0.06 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| BN | 0.24 | 0.4 | 1.2 | 0.025 | 0.015 | c | c | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X42N | 0.24 | 0.4 | 1.2 | 0.025 | 0.015 | 0.06 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X46N | 0.24 | 0.4 | 1.4 | 0.025 | 0.015 | 0.07 | 0.05 | 0.04 | d,e,l | 0.43 | 0.25 | ||||||||||
| X52N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.1 | 0.05 | 0.04 | d,e,l | 0.43 | 0.25 | ||||||||||
| X56N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.10f | 0.05 | 0.04 | d,e,l | 0.43 | 0.25 | ||||||||||
| X60N | 0.24f | 0.45f | 1.40f | 0.025 | 0.015 | 0.10f | 0.05f | 0.04f | g,h,l | As agreed | |||||||||||
| BQ | 0.18 | 0.45 | 1.4 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X42Q | 0.18 | 0.45 | 1.4 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X46Q | 0.18 | 0.45 | 1.4 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X52Q | 0.18 | 0.45 | 1.5 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X56Q | 0.18 | 0.45f | 1.5 | 0.025 | 0.015 | 0.07 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X60Q | 0.18f | 0.45f | 1.70f | 0.025 | 0.015 | g | g | g | h,l | 0.43 | 0.25 | ||||||||||
| X65Q | 0.18f | 0.45f | 1.70f | 0.025 | 0.015 | g | g | g | h,l | 0.43 | 0.25 | ||||||||||
| X70Q | 0.18f | 0.45f | 1.80f | 0.025 | 0.015 | g | g | g | h,l | 0.43 | 0.25 | ||||||||||
| X80Q | 0.18f | 0.45f | 1.90f | 0.025 | 0.015 | g | g | g | i,j | As agreed | |||||||||||
| X90Q | 0.16f | 0.45f | 1.9 | 0.02 | 0.01 | g | g | g | j,k | As agreed | |||||||||||
| X100Q | 0.16f | 0.45f | 1.9 | 0.02 | 0.01 | g | g | g | j,k | As agreed | |||||||||||
| Welded Pipe | |||||||||||||||||||||
| BM | 0.22 | 0.45 | 1.2 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X42M | 0.22 | 0.45 | 1.3 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X46M | 0.22 | 0.45 | 1.3 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.43 | 0.25 | ||||||||||
| X52M | 0.22 | 0.45 | 1.4 | 0.025 | 0.015 | d | d | d | e,l | 0.43 | 0.25 | ||||||||||
| X56M | 0.22 | 0.45f | 1.4 | 0.025 | 0.015 | d | d | d | e,l | 0.43 | 0.25 | ||||||||||
| X60M | 0.12f | 0.45f | 1.60f | 0.025 | 0.015 | g | g | g | h,l | 0.43 | 0.25 | ||||||||||
| X65M | 0.12f | 0.45f | 1.60f | 0.025 | 0.015 | g | g | g | h,l | 0.43 | 0.25 | ||||||||||
| X70M | 0.12f | 0.45f | 1.70f | 0.025 | 0.015 | g | g | g | h,l | 0.43 | 0.25 | ||||||||||
| X80M | 0.12f | 0.45f | 1.85f | 0.025 | 0.015 | g | g | g | i,j | .043f | 0.25 | ||||||||||
| X90M | 0.1 | 0.55f | 2.10f | 0.02 | 0.01 | g | g | g | i,j | – | 0.25 | ||||||||||
| X100M | 0.1 | 0.55f | 2.10f | 0.02 | 0.01 | g | g | g | i,j | – | 0.25 | ||||||||||
|
a. SMLS t>0.787”, CE limits shall be as agreed. The CEIIW limits applied fi C > 0.12% and the CEPcm limits apply if C ≤ 0.12%, b. For each reduction of 0.01% below the specified maximum for C, an increase of 0.05% above the specified maximum for Mn is permissible, up to a maximum of 1.65% for grades ≥ L245 or B, but ≤ L360 or X52; up to a maximum of 1.75% for grades > L360 or X52, but < L485 or X70; up to a maximum of 2.00% for grades ≥ L485 or X70, but ≤ L555 or X80; and up to a maximum of 2.20% for grades > L555 or X80., c. Unless otherwise agreed Nb = V ≤ 0.06%, d. Nb = V = Ti ≤ 0.15%, e. Unless otherwise agreed, Cu ≤ 0.50%; Ni ≤ 0.30% Cr ≤ 0.30% and Mo ≤ 0.15%, f. Unless otherwise agreed, g. Unless otherwise agreed, Nb + V + Ti ≤ 0.15%, h. Unless otherwise agreed, Cu ≤ 0.50% Ni ≤ 0.50% Cr ≤ 0.50% and MO ≤ 0.50%, i. Unless otherwise agreed, Cu ≤ 0.50% Ni ≤ 1.00% Cr ≤ 0.50% and MO ≤ 0.50%, j. B ≤ 0.004%, k. Unless otherwise agreed, Cu ≤ 0.50% Ni ≤ 1.00% Cr ≤ 0.55% and MO ≤ 0.80%, l. For all PSL 2 pipe grades except those grades with footnotes j noted, the following applies. Unless otherwise agreed no intentional addition of B is permitted and residual B ≤ 0.001%. |
|||||||||||||||||||||
| Pipe Grade | Tensile Properties – Pipe Body of SMLS and Welded Pipes PSL 1 | Seam of Welded Pipe | ||
|---|---|---|---|---|
| Yield Strength a | Tensile Strength a | Elongation | Tensile Strength b | |
| Rt0,5 PSI Min | Rm PSI Min | (in 2in Af % min) | Rm PSI Min | |
| A | 30,500 | 48,600 | c | 48,600 |
| B | 35,500 | 60,200 | c | 60,200 |
| X42 | 42,100 | 60,200 | c | 60,200 |
| X46 | 46,400 | 63,100 | c | 63,100 |
| X52 | 52,200 | 66,700 | c | 66,700 |
| X56 | 56,600 | 71,100 | c | 71,100 |
| X60 | 60,200 | 75,400 | c | 75,400 |
| X65 | 65,300 | 77,500 | c | 77,500 |
| X70 | 70,300 | 82,700 | c | 82,700 |
| a. For intermediate grade, the difference between the specified minimum tensile strength and the specified minimum yield for the pipe body shall be as given for the next higher grade. | ||||
| b. For the intermediate grades, the specified minimum tensile strength for the weld seam shall be the same as determined for the body using foot note a. | ||||
| c. The specified minimum elongation, Af, expressed in percent and rounded to the nearest percent, shall be determined using the following equation: | ||||
|
|
||||
| Where C is 1 940 for calculation using Si units and 625 000 for calculation using USC units | ||||
| Axc is the applicable tensile test piece cross-sectional area, expressed in square millimeters (square inches) , as follows | ||||
| – For circular cross-section test pieces, 130mm2 (0.20 in2) for 12.7 mm (0.500 in) and 8.9 mm (.350 in) diameter test pieces; and 65 mm2 (0.10 in2) for 6.4 mm (0.250in) diameter test pieces. | ||||
| – For full-section test pieces, the lesser of a) 485 mm2 (0.75 in2) and b) the cross-sectional area of the test piece, derived using the specified outside diameter and the specified wall thickness of the pipe, rounded to the nearest 10 mm2 (0.10in2) | ||||
| – For strip test pieces, the lesser of a) 485 mm2 (0.75 in2) and b) the cross-sectional area of the test piece, derived using the specified width of the test piece and the specified wall thickness of the pipe, rounded to the nearest 10 mm2 (0.10in2) | ||||
|
U is the specified minimum tensile strength, expressed in megapascals (pounds per square inch)
|
||||
| Pipe Grade | Tensile Properties – Pipe Body of SMLS and Welded Pipes PSL 2 | Seam of Welded Pipe | |||||
|---|---|---|---|---|---|---|---|
| Yield Strength a | Tensile Strength a | Ratio a,c | Elongation | Tensile Strength d | |||
| Rt0,5 PSI Min | Rm PSI Min | R10,5IRm | (in 2in) | Rm (psi) | |||
| Af % | |||||||
| Minimum | Maximum | Minimum | Maximum | Maximum | Minimum | Minimum | |
| BR, BN,BQ,BM | 35,500 | 65,300 | 60,200 | 95,000 | 0.93 | f | 60,200 |
| X42,X42R,X2Q,X42M | 42,100 | 71,800 | 60,200 | 95,000 | 0.93 | f | 60,200 |
| X46N,X46Q,X46M | 46,400 | 76,100 | 63,100 | 95,000 | 0.93 | f | 63,100 |
| X52N,X52Q,X52M | 52,200 | 76,900 | 66,700 | 110,200 | 0.93 | f | 66,700 |
| X56N,X56Q,X56M | 56,600 | 79,000 | 71,100 | 110,200 | 0.93 | f | 71,100 |
| X60N,X60Q,S60M | 60,200 | 81,900 | 75,400 | 110,200 | 0.93 | f | 75,400 |
| X65Q,X65M | 65,300 | 87,000 | 77,600 | 110,200 | 0.93 | f | 76,600 |
| X70Q,X65M | 70,300 | 92,100 | 82,700 | 110,200 | 0.93 | f | 82,700 |
| X80Q,X80M | 80,.500 | 102,300 | 90,600 | 119,700 | 0.93 | f | 90,600 |
| a. For intermediate grade, refer to the full API5L specification. | |||||||
| b. for grades > X90 refer to the full API5L specification. | |||||||
| c. This limit applies for pies with D> 12.750 in | |||||||
| d. For intermediate grades, the specified minimum tensile strength for the weld seam shall be the same value as was determined for the pipe body using foot a. | |||||||
| e. for pipe requiring longitudinal testing, the maximum yield strength shall be ≤ 71,800 psi | |||||||
| f. The specified minimum elongation, Af, expressed in percent and rounded to the nearest percent, shall be determined using the following equation: | |||||||
|
|
|||||||
| Where C is 1 940 for calculation using Si units and 625 000 for calculation using USC units | |||||||
| Axc is the applicable tensile test piece cross-sectional area, expressed in square millimeters (square inches) , as follows | |||||||
| – For circular cross-section test pieces, 130mm2 (0.20 in2) for 12.7 mm (0.500 in) and 8.9 mm (.350 in) diameter test pieces; and 65 mm2 (0.10 in2) for 6.4 mm (0.250in) diameter test pieces. | |||||||
| – For full-section test pieces, the lesser of a) 485 mm2 (0.75 in2) and b) the cross-sectional area of the test piece, derived using the specified outside diameter and the specified wall thickness of the pipe, rounded to the nearest 10 mm2 (0.10in2) | |||||||
| – For strip test pieces, the lesser of a) 485 mm2 (0.75 in2) and b) the cross-sectional area of the test piece, derived using the specified width of the test piece and the specified wall thickness of the pipe, rounded to the nearest 10 mm2 (0.10in2) | |||||||
| U is the specified minimum tensile strength, expressed in megapascals (pounds per square inch | |||||||
| g. Lower values fo R10,5IRm may be specified by agreement | |||||||
|
h. for grades > x90 refer to the full API 5L specification. |
|||||||
Obligatorio para tuberías PSL2. Las tuberías sin costura se prueban en el cuerpo de la tubería; las tuberías soldadas se prueban en el cuerpo de la tubería, la soldadura y la zona afectada por el calor (ZAC). Consulte la especificación completa API 5L para conocer los tamaños y grados, así como una tabla de los valores de energía absorbida requeridos.
1. Cómo elijo entre PSL1 y PSL2?
R: Elija PSL1 para tuberías terrestres generales con condiciones estándar de presión y temperatura. Elija PSL2 para aplicaciones críticas que requieren mayor resistencia, pruebas más rigurosas y mayor fiabilidad, como tuberías submarinas, servicio en ambientes corrosivos (H₂S), alta presión o bajas temperaturas.
2. Cuál es la diferencia entre API 5L Grado B y X70?
R: El Grado B tiene una resistencia mínima a la fluencia de 241 MPa, adecuada para tuberías de baja presión y corta distancia. El Grado X70 tiene una resistencia mínima a la fluencia de 483 MPa, ofreciendo casi el doble de resistencia, lo que lo hace ideal para líneas de transmisión de alta presión y larga distancia. Los grados X superiores proporcionan mayor resistencia, pero también pueden requerir procedimientos de soldadura más estrictos y mayores costos de material.
3. Qué tipo de tubería es mejor para las tuberías API 5L: sin costura o soldada?
R: Las tuberías sin costura son las preferidas para aplicaciones de alta presión, diámetro pequeño o críticas donde la seguridad y la fiabilidad son primordiales. Las tuberías soldadas (ERW, LSAW, SSAW) son más rentables y adecuadas para aplicaciones de gran diámetro y presión moderada, como líneas de recolección y redes de distribución.
4. Cuáles son las principales diferencias en las propiedades mecánicas entre PSL1 y PSL2?
R: PSL1 especifica únicamente los valores mínimos de límite elástico y resistencia a la tracción. PSL2 especifica límites mínimos y máximos para el límite elástico y la resistencia a la tracción, con una relación máxima de límite elástico a resistencia a la tracción de 0,93. PSL2 también exige pruebas de impacto obligatorias (CVN) y un control más estricto de la composición química y el equivalente de carbono.
5. Qué factores debo considerar al seleccionar tuberías API 5L?
A: Los factores clave incluyen: presión de diseño (mayor presión → mayor grado como X60-X70), longitud de la tubería (mayor distancia → mayor grado para una mayor rentabilidad), condiciones ambientales (servicio corrosivo → PSL2 con límites de dureza; baja temperatura → PSL2 sometido a pruebas de impacto) y presupuesto (los grados estándar como B o X42 son más económicos).
Read more:
● Tubería de acero sin costura según norma estadounidense
Related information
