Qué es un pilote de acero?

Qué es un pilote de acero?

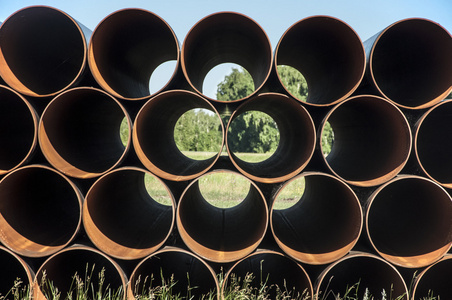

Los pilotes de acero constan principalmente de un cuerpo tubular de acero y dispositivos de conexión en ambos extremos. Se pueden instalar placas terminales abiertas o cerradas según sea necesario, y los segmentos del pilote se conectan mediante soldadura a las placas terminales o mediante un manguito exterior.

Los pilotes de acero se fabrican con acero estructural al carbono de alta calidad o acero de baja aleación de alta resistencia, y se caracterizan por su alta capacidad portante, longitud ajustable, reducido volumen de excavación y rápida velocidad de construcción. Se utilizan ampliamente en cimentaciones de edificios, cimentaciones de puentes, terminales portuarias, parques eólicos marinos y otros sectores.

Características del núcleo de pilotes de acero:

● Alta capacidad de carga: Acero de alta resistencia que penetra eficazmente en suelos duros.
● Longitud de pilote flexible: Se puede alargar o cortar en obra.
● Alta eficiencia constructiva: Requiere poco volumen de excavación y minimiza el impacto ambiental.
● Conexión fiable: Placas de extremo soldadas o conexión con manguito exterior, segura y fiable.

● Especificaciones completas: Diámetro φ219 mm ~ φ1422 mm, espesor de pared 6 mm ~ 25 mm.

Los pilotes tubulares de acero pueden diseñarse con extremos abiertos o cerrados, según las condiciones geológicas:
Pilotes abiertos: Durante la hinca, el suelo penetra en el tubo del pilote, formando un tapón. Adecuados para condiciones geológicas con obstáculos como grava, cantos rodados y estratos rocosos.
Pilotes cerrados: El extremo del pilote queda sellado, aprovechando al máximo su capacidad portante. Adecuados para suelos blandos y condiciones geológicas sin obstáculos.

Los pilotes tubulares de acero soportan cargas mediante dos mecanismos:
Pilotes de apoyo en el extremo: Transfieren la carga directamente a la roca estable o a capas de suelo denso.
Pilotes de fricción: Soportan la carga mediante la fricción entre la superficie del pilote y el suelo circundante.

Proceso de fabricación de pilotes de tubería de acero:

Los tubos de acero se dividen en dos tipos según la tecnología de procesamiento:

Tubo soldado por arco sumergido en espiral (SSAW): Excelente resistencia a la presión, amplio rango de diámetros.

Tubo soldado por arco sumergido de costura recta (LSAW): La costura de soldadura es recta, con alta precisión dimensional, ideal para aplicaciones de alta presión y alta precisión.

Diagrama de flujo del proceso de producción de pilotes de tubería de acero:

Tira/placa de acero → Desenrollado/Nivelación → Fresado → Conformado → Soldadura por arco sumergido → Ensayos no destructivos → Corte a medida → Procesamiento final → Tratamiento anticorrosión → Inspección en fábrica

Características de los pilotes de acero:

(1) Ligeros y rígidos, fáciles de cargar, descargar, transportar y apilar, y resistentes a los daños.
(2) Alta capacidad portante. Gracias a la alta resistencia del acero, penetran eficazmente en suelos duros, el cuerpo del pilote no se daña fácilmente y la capacidad portante de un solo pilote mejora significativamente.

(3) Fácil ajuste de la longitud. La longitud del pilote se puede ajustar alargándolo o cortándolo según sea necesario.
(4) Requieren poca excavación de suelo y minimizan el impacto en los edificios adyacentes. El extremo inferior del pilote está abierto y, durante la hinca, el suelo se comprime dentro del tubo, lo que reduce la cantidad de excavación y minimiza las alteraciones en la cimentación circundante. Esto evita el levantamiento del suelo y reduce el desplazamiento vertical de los pilotes adyacentes y el desplazamiento horizontal de la parte superior del pilote.

(5) El conector es sencillo de conectar, fácil de operar, de alta resistencia y seguro y fiable mediante soldadura eléctrica.
(6) Calidad de proyecto fiable y velocidad de construcción rápida. Sin embargo, los pilotes de acero consumen una gran cantidad de acero, lo que resulta en altos costos de construcción; el equipo de pilotaje es relativamente complejo, generando vibraciones y ruido significativos; y el material del pilote tiene propiedades protectoras deficientes y es susceptible a la corrosión. Por lo tanto, se debe realizar un análisis y una comparación técnica y económica exhaustivos al seleccionar un pilote.

Por qué son cruciales los pilotes tubulares de acero para la construcción pesada?

La construcción pesada (como rascacielos, grandes puentes, terminales portuarias, parques eólicos marinos, estadios, etc.) tiene requisitos de cimentación mucho mayores que los edificios convencionales: grandes cargas, estricto control de asentamientos y condiciones geológicas complejas. Los pilotes tubulares de acero, gracias a sus ventajas de rendimiento únicas, son la opción ideal para estos proyectos.

1. Alta capacidad portante, capaces de penetrar capas de suelo duro
Los pilotes tubulares de acero se fabrican con acero de alta resistencia (como el Q355B, con límite elástico ≥355 MPa), que posee una resistencia a la compresión, a la flexión y a la tracción extremadamente alta. Durante el hincado, los pilotes tubulares de acero pueden penetrar eficazmente capas de suelo duro, capas de arena e incluso capas de roca poco meteorizada, transfiriendo la enorme carga de la superestructura a estratos de apoyo profundos y estables. Para edificios de gran altura (como rascacielos de más de 500 metros), la capacidad portante de un solo pilote tubular de acero puede alcanzar miles de toneladas, algo difícil de lograr con pilotes de hormigón.

2. Longitud de pilote flexible y ajustable, adaptable a condiciones geológicas complejas
Los edificios pesados suelen construirse en zonas con condiciones geológicas complejas y variaciones significativas en la profundidad del estrato de apoyo. Los pilotes tubulares de acero pueden alargarse o acortarse in situ según las condiciones geológicas reales, adaptándose con flexibilidad a los cambios en la ubicación del pilote. En cambio, los pilotes de hormigón prefabricado tienen una longitud fija y presentan dificultades para adaptarse a las variaciones del estrato de apoyo.

3. Mínimo desplazamiento del suelo e impacto ambiental

Durante el hincado de pilotes tubulares de acero (especialmente los de cara abierta), el suelo se comprime dentro del tubo del pilote en lugar de desplazarse hacia afuera, lo que reduce significativamente el desplazamiento del suelo. Esta característica es particularmente importante en la construcción de obras de ingeniería pesada en zonas urbanas densamente pobladas o cerca de edificios existentes:

● Reduce las alteraciones en la cimentación circundante.
● Evita el levantamiento del suelo y la expansión del terreno.
● Reduce los impactos negativos en edificios, metros y tuberías cercanos.
● Reduce el desplazamiento horizontal en la parte superior del pilote.

4. Rápida velocidad de construcción y plazos de ejecución reducidos

La eficiencia de construcción de los pilotes tubulares de acero es mucho mayor que la de los pilotes perforados. La maquinaria de hincado puede introducir directamente los pilotes tubulares de acero en el suelo, eliminando la necesidad de procedimientos complejos como la perforación, la limpieza del orificio, la instalación de la armadura y el vertido de hormigón. Para proyectos de construcción pesada con plazos ajustados, los pilotes tubulares de acero pueden acortar significativamente el plazo de construcción de la cimentación y acelerar el progreso general del proyecto.

5. Alta rigidez a la flexión y capacidad para cargas horizontales

Los edificios pesados deben soportar no solo enormes cargas verticales, sino también cargas horizontales como las del viento y las sísmicas. Los pilotes de tubo de acero poseen una alta rigidez transversal y resistencia a la flexión, resistiendo eficazmente las fuerzas horizontales y garantizando la estabilidad estructural en condiciones extremas. Esta característica es particularmente crucial para proyectos con una capacidad portante horizontal extremadamente alta, como las cimentaciones de aerogeneradores marinos y los pilares de viaductos.

6. Calidad confiable y pruebas convenientes

Los pilotes de tubo de acero se prefabrican en fábricas, lo que garantiza un control de calidad riguroso. Cada tubo de acero se somete a un análisis de composición química, pruebas de propiedades mecánicas y ensayos no destructivos. Durante la construcción, los registros de hincado de pilotes (como el número de golpes de martillo y la profundidad de penetración) se pueden monitorear en tiempo real, lo que facilita la evaluación de la capacidad portante y el estado final de los pilotes. En cambio, el control de calidad de los pilotes de hormigón colado in situ es más complejo y las pruebas son más difíciles.

Construcción de pilotes de acero:

Las tuberías de acero generalmente se fabrican con material Q235B o Q355B, con un límite elástico no inferior a 235 MPa y una resistencia a la tracción que cumple con las normas pertinentes. Según la tecnología de procesamiento, las tuberías de acero se dividen en dos tipos: tuberías soldadas por arco sumergido en espiral (SSAW) y tuberías soldadas por arco sumergido de costura recta (LSAW). Las tuberías de acero de costura en espiral son más utilizadas en ingeniería debido a su mejor rendimiento de carga y mayor rango de diámetro.

Para facilitar el transporte y debido a las limitaciones de altura en el marco de pilotes, los pilotes de acero suelen constar de un pilote superior, un pilote inferior y varios pilotes intermedios, con cada sección generalmente de 13 m o 15 m de longitud.

El extremo inferior del pilote de acero puede ser abierto o cerrado. El diámetro común de los pilotes de acero oscila entre φ219,1 mm y φ1422 mm, y el espesor de pared varía entre 6 mm y 25 mm (determinado en función del diámetro y los requisitos de capacidad portante). Las especificaciones más comunes para pilotes de acero incluyen φ406,4 mm, φ609,6 mm y φ914,4 mm, con espesores de pared de 10 mm, 11 mm, 12,7 mm y 13 mm. La selección específica debe determinarse de forma integral en función de la geología de ingeniería, la carga, la superficie de la cimentación, la carga de la superestructura y las condiciones de construcción.

Generalmente, el espesor de pared de las secciones superior, intermedia e inferior del tubo de acero es el mismo. En ocasiones, para que la cabeza del pilote soporte una mayor tensión de impacto y evitar la inestabilidad radial, se puede aumentar adecuadamente el espesor de la pared de la sección superior del tubo de acero, o bien soldar un aro de refuerzo plano de acero de 200 a 300 mm de ancho y de 6 a 12 mm de espesor al anillo exterior del tubo.

Para reducir la resistencia a la fricción durante el hundimiento del tubo de acero y evitar que el extremo del pilote se dañe por deformación al entrar en la capa de suelo duro, también se instala un aro de refuerzo (anillo de refuerzo del extremo del pilote) en el extremo inferior del tubo de acero. Para tubos de acero con diámetros de φ406,4 mm a φ914,4 mm, la altura del aro de refuerzo es de 200 a 300 mm y el espesor de 6 a 12 mm.

Preguntas frecuentes:

P1: Cuáles son las ventajas de los pilotes de acero en comparación con los de hormigón?
R: Los pilotes de acero tienen mayor capacidad portante, permiten un ajuste más flexible de la longitud, requieren menor remoción de suelo y menor impacto en el área circundante, además de una construcción más rápida. Sin embargo, utilizan más acero, tienen un costo mayor y son más susceptibles a la corrosión; por lo tanto, la selección debe basarse en una consideración integral de las condiciones del proyecto.

P2: Cómo elegir las especificaciones adecuadas para los pilotes de acero?
R: Se deben considerar factores como las condiciones geológicas de la ingeniería, la carga de la superestructura, la elevación de la cimentación y las capacidades de la maquinaria de construcción. Se recomienda consultar a técnicos profesionales para los cálculos de selección.

P3: Cómo se realiza el tratamiento anticorrosión en pilotes de acero?

R: La elección depende del entorno de servicio: para entornos de agua dulce/terrestres, se puede utilizar protección mediante recubrimiento (epoxi, poliuretano); para entornos de agua de mar/marinos, se requiere una combinación de recubrimiento y protección catódica.

P4: Cuáles son los métodos de conexión para pilotes de acero?
R: Existen principalmente dos métodos: conexión mediante soldadura de placa de extremo y conexión mediante manguito exterior. Ambos métodos se caracterizan por una conexión fiable y una construcción sencilla.
