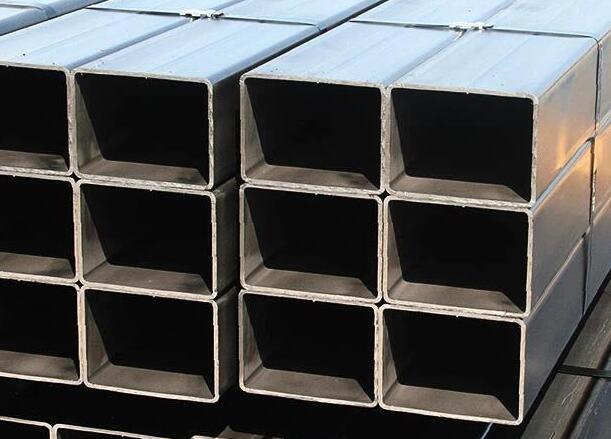

Tubos estructurales ASTM A500

Tubos estructurales ASTM A500: Normas, rendimiento y aplicaciones

Si trabaja en la construcción, la fabricación de puentes o maquinaria pesada, probablemente se haya encontrado con la especificación ASTM A500 en su lista de materiales. Como la norma más utilizada para tubos estructurales conformados en frío en Norteamérica y a nivel mundial, ASTM A500 abarca una amplia gama de aplicaciones, desde columnas de rascacielos hasta cerchas de estadios.

Esta guía profundiza en los detalles de la especificación ASTM A500 para tubos estructurales, explicando sus diferencias con otras normas como A501 o A1085, y detallando la composición química y las propiedades mecánicas para los grados B y C.

Qué es ASTM A500?

ASTM A500 es una especificación estándar publicada por la Sociedad Estadounidense para Pruebas y Materiales (ASTM), titulada oficialmente "Especificación estándar para tubos estructurales de acero al carbono soldados y sin costura conformados en frío". Esta norma se refiere principalmente a tubos de acero al carbono redondos, cuadrados, rectangulares o con formas especiales. Requiere que la tubería cumpla con requisitos específicos de composición química (carbono, manganeso, fósforo, azufre, cobre) y propiedades mecánicas.

Doblado en frío vs. Conformado en caliente:

Una característica clave de la norma ASTM A500 es su proceso de doblado en frío. Esto significa que la tubería se forma gradualmente a temperatura ambiente mediante una serie de rodillos, y luego la unión se fusiona mediante soldadura por resistencia de alta frecuencia (ERW). Esto la distingue de la norma ASTM A501 (tubería conformada en caliente), y el doblado en frío generalmente produce una mayor resistencia a la fluencia y tolerancias más estrictas.

Clasificación de grados de tubería estructural ASTM A500:

La tubería estructural ASTM A500 incluye principalmente cuatro grados: Grado A, Grado B, Grado C y Grado D. Los Grados B y C son los más comunes en el mercado.

En la mayoría de los proyectos de ingeniería, dado que el Grado C ofrece mayor resistencia con un aumento mínimo de costo, los profesionales de la industria generalmente recomiendan utilizar el Grado C como especificación predeterminada.

Tamaños comunes para tubos estructurales ASTM A500:

Los tamaños más vendidos en el mercado suelen ser pequeños y medianos, como:

● Tubos redondos: El diámetro exterior (DE) varía de 0,75 pulgadas (SCH 40/80) a 12 pulgadas.

● Tubos cuadrados/rectangulares: Los tamaños comunes incluyen 2×2, 4×4 y 6×4, con espesores de pared que suelen variar de 1/8 de pulgada (0,125) a 1/2 pulgada (0,5).

Requisitos de composición química ASTM A500:

La norma ASTM A500 impone límites estrictos a los elementos peligrosos, permitiendo la adición de cobre (Cu) para mejorar la resistencia a la corrosión. A continuación se muestran los contenidos máximos permitidos para cada grado (según análisis térmico):

Elemento	Grado A (%)	Grado B (%)	Grado C (%)	Grado D (%)
Carbon (C), max	0.26	0.26	0.23	0.23
Manganese (Mn), max	1.35	1.35	1.35	1.40
Phosphorus (P), max	0.035	0.035	0.035	0.035
Sulfur (S), max	0.035	0.035	0.035	0.035
Copper (Cu), min	0.20 (if required)	0.20 (if required)	0.20 (if required)	0.20 (if required)

Propiedades mecánicas de ASTM A500:

Las propiedades mecánicas son clave para la selección del material. Cabe destacar que los requisitos de límite elástico para tubos cuadrados y rectangulares difieren ligeramente de los de los tubos redondos.

Especificaciones de rendimiento	Grado A	Grado B	Grado C	Grado D
Tensile Strength (min)	45,000 psi (310 MPa)	58,000 psi (400 MPa)	62,000 psi (425 MPa)	58,000 psi (400 MPa)
Yield Strength - Round (min)	33,000 psi (230 MPa)	42,000 psi (290 MPa)	46,000 psi (315 MPa)	36,000 psi (250 MPa)
Yield Strength - Square/Rectangular (min)	39,000 psi (270 MPa)	46,000 psi (315 MPa)	50,000 psi (345 MPa)	50,000 psi (345 MPa)
Elongation (within 2 inches). (50.8 mm), min, %A	25%	23%	21%	23%

Procesamiento y fabricación:

1. Proceso de soldadura
Según las normas ASTM A500, los tubos soldados deben fabricarse mediante soldadura por resistencia. Este proceso utiliza la resistencia del metal para generar calor, aplicando simultáneamente presión mecánica para unir los bordes, formando una soldadura a tope longitudinal resistente.

2. Tubos sin costura
Aunque la norma A500 abarca los tubos sin costura, en el mercado de la construcción, los tubos sin costura estirados en frío suelen ser más caros y tienen menor disponibilidad. La mayoría de los perfiles huecos de acero estructural se producen mediante el proceso ERW.

Principales áreas de aplicación:

Los tubos estructurales ASTM A500 se utilizan ampliamente en estructuras portantes y no portantes:

● Estructuras de edificios: Columnas, vigas de soporte, cerchas, marquesinas para edificios de gran altura.
● Infraestructura: Puentes de autopista, pasarelas peatonales, muelles, torres.
● Industria y manufactura: Plumas de grúas, bastidores de maquinaria pesada, estructuras de transportadores.
● Uso general: Cercas, barandillas, estructuras decorativas, soportes para vallas publicitarias.

Comparación de ASTM A500 con otras normas:

● ASTM A500 vs. A513:
El acero A500 es un acero estructural con límites elásticos definidos (p. ej., 46 ksi o 50 ksi), apto para aplicaciones de carga. El acero A513 es generalmente un tubo de grado mecánico, apto para componentes no críticos en automóviles o muebles; su material es más blando (p. ej., acero 1008/1020) y no es apto para soportes estructurales primarios.

● ASTM A500 vs. A1085:
El acero A1085 es una norma más reciente con un rendimiento superior al del A500. Requiere una composición química más estricta y una mayor resistencia al impacto (Charpy V-Notch), lo que la hace adecuada para edificios especiales con requisitos de resistencia sísmica extremadamente altos. La A500 sigue siendo la tubería estructural de uso general más rentable.

● ASTM A500 vs. CSA G40.21:
En Canadá, la CSA G40.21 50W se considera a menudo un sustituto de la A500 Grado C. Ambas tienen un límite elástico de 50 ksi, pero existen ligeras diferencias en la composición química y las tolerancias (por ejemplo, la tolerancia del espesor de pared es de ±10 % para la A500, mientras que la de la CSA suele ser de +10 %/-5 %).

Últimas revisiones de la norma ASTM A500:

Según las últimas directrices del Steel Tube Institute, la norma ASTM A500 sufrió importantes revisiones en 2021, y estas actualizaciones se consolidan en la edición de 2023:

1. Mayor resistencia: La nueva norma aclara y unifica los requisitos de resistencia para el Grado C. Ahora, los tubos redondos y rectangulares tienen una resistencia mínima uniforme a la fluencia de 50 ksi (aproximadamente 345 MPa) en el Grado C.
2. Tamaño máximo: La norma especifica un perímetro máximo de 88 pulgadas (aproximadamente 2235 mm). Esto significa que el tamaño máximo para tubos cuadrados es de 22 pulgadas x 22 pulgadas, para tubos rectangulares es de 34 pulgadas y para tubos redondos es de 28 pulgadas de diámetro.

3. Límite de espesor: El espesor máximo nominal de pared es de 1 pulgada (25,4 mm).

La información anterior se aplica a tuberías estructurales de grado B, grado C y grado D según las especificaciones ASTM A500/A500M-23.
