Significado de tubería ERW

Qué es una tubería ERW?

La tubería ERW (acrónimo de tubería soldada por resistencia eléctrica) también se conoce como tubería de acero soldada por resistencia de costura recta, comúnmente llamada tubería soldada por resistencia o tubería soldada por resistencia de alta frecuencia de costura recta.

Es una tubería de acero fabricada mediante el laminado de fleje de acero laminado en caliente o en frío, utilizando calentamiento por resistencia de corriente de alta frecuencia para calentar los bordes del fleje a la temperatura de soldadura, y luego aplicando presión mediante rodillos de extrusión para formar la costura de soldadura. Su costura de soldadura es paralela al cuerpo de la tubería, por lo que se trata de una tubería soldada de costura recta.

En resumen: ERW = Calentamiento por resistencia + Soldadura por presión + Sin material de aporte.

Tubos de acero ERW, HFW, LSAW y sin costura:

Muchas personas confunden los tubos de acero ERW, HFW, LSAW y sin costura. La siguiente tabla ofrece una comparación clara:

Item	ERW	HFW	LSAW	SMLS
Full Name	Electric Resistance Welding	High Frequency Welding	Longitudinal Submerged Arc Welding	Seamless Steel Pipe
Weld Type	Straight seam, no filler metal	Straight seam, no filler metal	Straight seam, with welding wire/flux	No weld seam
Welding Frequency	Low frequency to high frequency (typically <10kHz)	High frequency (100~800kHz)	Low frequency AC	—
Outer Diameter Range	21.3~610 mm	21.3~610 mm	406~1524 mm	6~1200 mm
Wall Thickness Range	1.0~20 mm	1.0~16 mm	6~175 mm	1~200 mm
Applicable Pressure	Medium and Low Pressure	Medium and Low Pressure	High Pressure	Ultra-High Pressure
Typical Standards	ASTM A53, API 5L	API 5L PSL2	API 5L, ASTM A381	ASTM A106, API 5L
Cost	Low	Medium	High	Very High
Applications	Water, Gas, Structural Pipes	Oil and Gas, Structural Pipes	Oil and Gas Trunk Lines, Offshore Platforms	High Temperature and High Pressure Pipelines, Boilers

△ Punto clave: HFW es una forma especial de ERW de alta frecuencia, pero con una calidad de soldadura superior.

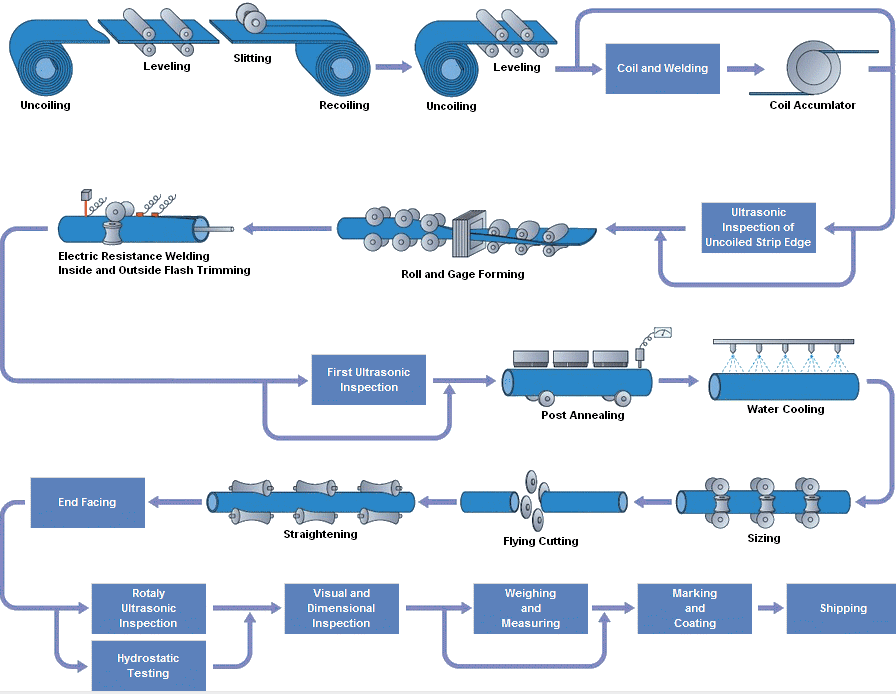

Proceso de producción de tuberías ERW:

El proceso de producción de tuberías ERW de alta calidad es estricto y altamente automatizado. Un proceso típico es el siguiente:

1. Inspección de materia prima: Seleccionar bobinas de fleje de acero laminado en caliente o en frío de alta calidad y verificar sus dimensiones, composición química y calidad superficial.
2. Desenrollado: Desenrollar las bobinas de fleje de acero e introducirlas en la línea de producción.

3. Nivelación del fleje: Eliminar dobleces y bordes ondulados del fleje mediante una niveladora de rodillos múltiples.
4. Corte de extremos y soldadura a tope: Cortar con precisión y soldar temporalmente a tope los extremos del fleje para garantizar la continuidad de la producción.

5. Acumulador de bucles de fleje: Proporcionar un suministro continuo y estable de fleje para su posterior conformado y soldadura.
6. Conformado por rodillos: Doblar gradualmente el fleje plano para formar un tubo abierto mediante rodillos de conformado múltiples.

7. Soldadura por resistencia de alta frecuencia: Utiliza el efecto piel y el efecto de proximidad de la corriente de alta frecuencia para calentar instantáneamente los bordes de la tira hasta un estado fundido o plástico, y luego forja una soldadura fuerte (sin material de aporte) mediante rodillos de extrusión.
8. Recorte de cordón interior/exterior: Elimina las rebabas sobrantes de las superficies internas y externas de la soldadura con herramientas especializadas para garantizar una pared interna lisa.

9. Tratamiento térmico/normalizado en línea: El normalizado o revenido de la zona de soldadura refina el grano, elimina las estructuras endurecidas y logra que la tenacidad de la soldadura sea similar a la del metal base.
10. Calibrado y enderezado: Control preciso del diámetro exterior y la redondez mediante una máquina calibradora, seguido de un enderezado para mejorar la rectitud.

11. Ensayos no destructivos + Ensayos hidrostáticos:
● Ensayos ultrasónicos (UT) / Ensayos por corrientes de Foucault (ET): Detección de defectos de soldadura.
● Prueba hidrostática (a presión estándar): Verificación del sellado de la tubería.

12. Corte e inspección final: Corte a la longitud deseada, inspección del aspecto, las dimensiones y las propiedades mecánicas antes del embalaje y almacenamiento.

△ A diferencia de la soldadura por arco sumergido convencional, la soldadura ERW es una soldadura a presión que no requiere alambre ni fundente; por lo tanto, la composición química de la soldadura es la misma que la del metal base.

Especificaciones de la tubería ERW:

Parameters	Typical Range	Limiting Range (Custom Orders)
Outer Diameter (OD)	21.3 mm ~ 610 mm	≤ 660 mm
Wall Thickness (WT)	1.0 mm ~ 16 mm	≤ 20 mm
Length	6 m / 12 m / 18 m	As per customer requirements
Steel Grade (API 5L)	Gr.B, X42, X52, X60, X65, X70	X80 (Less common)
Shape	Round, Square, Rectangular Tube	Irregular Shape

Normas comunes para tuberías ERW:

Al adquirir tuberías ERW, es fundamental especificar claramente la norma aplicable. A continuación, se presentan las normas más comunes para tuberías ERW a nivel mundial:

Standard Number	Standard Name	Applicable Scenarios
API 5L PSL1/PSL2	Pipeline Steel Specification	Oil and Gas Transportation (Medium and Low Pressure)
ASTM A53	Seamless and Welded Steel Pipe	Low Pressure Water, Gas, and Steam Piping
ASTM A135	Resistance Welded Steel Pipe	Water, Gas, and Air Transportation
ASTM A500	Round/Square/Rectangular Cold-Formed Welded Structural Pipe	Building and Mechanical Structures
EN 10217	Welded Steel Pipe for Pressure Applications	European Pressure Vessels and Piping
GB/T 3091	Welded Steel Pipe for Low Pressure Fluid Transportation	Water, Gas, Air, and Heating

△ Para la industria del petróleo y el gas, el tratamiento térmico de soldadura API 5L PSL2 + HFW + es un sello distintivo de las tuberías ERW de alta calidad.

Ventajas y desventajas de la tubería ERW:

Ventajas:

1. Sin aporte de material: La composición de la soldadura es consistente con el metal base, libre de impurezas.
2. Espesor de pared uniforme: Superior a la tubería sin costura, sin problemas de excentricidad.
3. Alta eficiencia de producción: 30-50 metros/minuto, ideal para producción en masa.
4. Bajo costo: 20-50% más económico que la tubería sin costura.
5. Ideal para diámetros pequeños y medianos: 21-610 mm ofrece los mejores beneficios económicos.
6. La soldadura puede someterse a tratamiento térmico: Tras el normalizado/revenido, la tenacidad puede alcanzar la del metal base (90-100%).

Desventajas:

1. Sensible a los parámetros de soldadura: Un control inadecuado de la temperatura/presión puede provocar fácilmente puntos de ceniza o una fusión incompleta.
2. Dificultad para producir tuberías de pared gruesa: La producción resulta compleja para espesores de pared superiores a 20 mm.
3. Limitado por diámetros grandes: Los diámetros superiores a 610 mm no son rentables; se requiere soldadura LSAW o SSAW.

4. No apto para presiones extremadamente altas: Generalmente ≤20 MPa; las tuberías sin costura son más seguras.
5. No apto para ambientes ácidos: Los ambientes corrosivos con H₂S requieren acero especial resistente a los ácidos + HFW.
6. Las rebabas afectan la pared interior: Su eliminación incompleta puede afectar el transporte de fluidos o rayar la herramienta de limpieza.

Principales aplicaciones de tuberías ERW:

● Transporte de petróleo y gas: Tuberías de recolección y transmisión de media y baja presión, tuberías de estaciones (API 5L)
● Suministro de gas y agua potable: Tuberías enterradas de baja presión (ASTM A53, GB/T 3091)
● Estructuras de edificios: Andamios, estructuras de acero, tuberías de pilotes (ASTM A500)
● Fabricación de maquinaria: Ejes de transmisión, cilindros, rodillos tensores
● Industria automotriz: Ejes de transmisión, manguitos de amortiguadores
● Agricultura e ingeniería: Tuberías de riego por aspersión, tuberías de suministro de agua, andamios

Preguntas frecuentes (FAQ):

P1: Son ERW y HFW lo mismo?

No del todo. HFW (Soldadura por Alta Frecuencia) es un tipo de ERW, específicamente se refiere a la soldadura por resistencia de alta frecuencia con una frecuencia de soldadura ≥ 100 kHz. Las soldaduras HFW tienen una zona afectada por el calor menor y mayor calidad, y a menudo se especifican por separado en la norma API 5L. Todas las soldaduras HFW pertenecen a la categoría ERW, pero no todas las ERW se denominan HFW.

P2: Qué es mejor, tubería ERW o tubería sin costura?

Depende de la aplicación:
Alta presión, alta temperatura, ambiente corrosivo → Tubería sin costura (mayor precio)
Presión media y baja, uso estructural, factor económico → Tubería ERW (económica)

P3: Se agrietan las soldaduras ERW?

Las tuberías ERW que cumplen con los estándares (estandarizadas + ensayos no destructivos + ensayos hidrostáticos) no se agrietan bajo la presión nominal. Tras el tratamiento térmico, la resistencia de la soldadura puede alcanzar entre el 90 % y el 100 % de la del material base. Las tuberías ERW de baja calidad sí presentan riesgo de agrietamiento de la soldadura.

P4: Cómo se evalúa la calidad de las tuberías ERW?

Verifique los siguientes cuatro puntos:
Normas: API 5L, ASTM A53, etc.
Informe de ensayos no destructivos: Inspección UT o ET al 100 %
Informe de ensayo hidrostático
Si la soldadura ha sido sometida a tratamiento térmico en línea: Las tuberías de alta calidad deben contar con este tratamiento.

P5: Por qué aparecen "manchas grises" en las soldaduras de las tuberías ERW?

Las manchas grises son inclusiones de óxido en el centro de la soldadura, causadas por:
● Temperatura de soldadura demasiado alta o demasiado baja
● Presión de extrusión insuficiente
● Limpieza deficiente de los bordes de la tira de acero
Las manchas grises reducen significativamente la tenacidad de la soldadura y deben detectarse y eliminarse mediante inspección UT (Ensayo Último).

Conclusión:

Las tuberías ERW son las tuberías soldadas de costura recta de pequeño diámetro, media y baja presión más rentables, adecuadas para una amplia gama de aplicaciones, incluyendo aplicaciones de agua, gas, estructurales y mecánicas. HFW es su versión mejorada de alta frecuencia, que ofrece una mayor calidad de soldadura y es adecuada para el transporte de petróleo y gas.
