Accesorios para tuberías de acero al carbono, acero inoxidable y acero aleado: Cómo elegir?

Accesorios de tubería de acero al carbono:

Los accesorios para tuberías de acero al carbono son el tipo más utilizado. Están fabricados con acero al carbono. Entre los grados más comunes se encuentran ASTM A234 WPB/WPC (el más utilizado), ASTM A420 (para aplicaciones a bajas temperaturas) y ASTM A860 (de alta resistencia). Los productos principales incluyen codos, bridas, tes, cruces, reductores y tapas para tuberías. El sistema de normas aplicable incluye: normas chinas (GB, HG, SH, GD), normas estadounidenses (ASME, ASTM) y normas japonesas (JIS).

Accesorios de tubería de acero inoxidable:

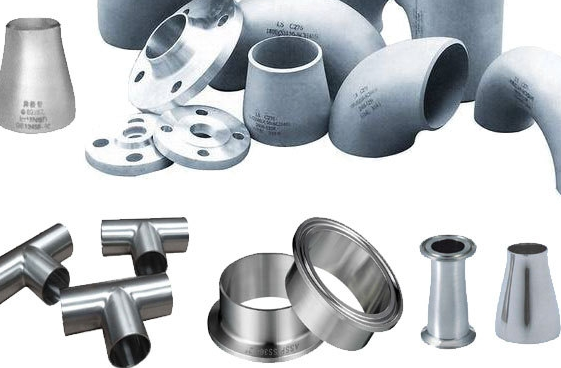

Los accesorios de tubería de acero inoxidable son aquellos fabricados con este material. Los grados más comunes incluyen WP304, WP304L, WP316 y WP316L. Se clasifican según su método de conexión en: accesorios de cuello para soldar, accesorios de soldadura a tope, accesorios roscados y bridas. Entre los productos más comunes se encuentran: codos (para curvas de tubería), tes (uniones de tres vías), cruces (uniones en cruz), reductores (conexiones de reducción de diámetro) y tapas (para sellar los extremos de las tuberías). Las normas estadounidenses más utilizadas son: ASTM A403 (accesorios de cuello para soldar de acero inoxidable) y ASTM A815 (accesorios de acero inoxidable dúplex).

Accesorios para tuberías de acero aleado:

Los accesorios para tuberías de acero aleado se fabrican con acero aleado al que se le añaden elementos de aleación como cromo (Cr), molibdeno (Mo) y vanadio (V) para mejorar sus propiedades mecánicas a altas temperaturas. Son la opción preferida para aplicaciones de alta temperatura y alta presión, donde el acero al carbono pierde resistencia y el acero inoxidable puede no ser rentable.

Algunos grados comunes de ASTM A234 son:
● WP11 (1,25 Cr-0,5 Mo): Adecuado para temperaturas de hasta 565 °C, ampliamente utilizado en tuberías de vapor de centrales eléctricas.
● WP22 (2,25 Cr-1 Mo): Ofrece mayor resistencia a la fluencia para aplicaciones con hidrógeno a alta temperatura.
● WP91 (9 Cr-1 Mo-V): Utilizado en centrales eléctricas ultra-supercríticas para condiciones extremas.

Al seleccionar accesorios de acero aleado, es fundamental que el grado coincida con la temperatura y presión de operación específicas, y verificar el cumplimiento con las normas del proyecto, como ASME B16.9.

Qué es mejor: acero al carbono, acero inoxidable o acero aleado?

Al comprar accesorios para tuberías, la elección del material influye directamente en el costo y la vida útil. La siguiente tabla compara los parámetros principales de los accesorios de acero inoxidable, acero al carbono y acero aleado para ayudarle a tomar una decisión rápida.

Aspectos a comparar	Accesorios de acero al carbono	Accesorios de acero inoxidable	Accesorios de acero aleado
Resistencia a la temperatura	Hasta 425°C	Hasta 800°C (reducida según presión)	Hasta 565°C (WP11/WP22), 650°C (WP91)
Resistencia a la corrosión	Baja (requiere recubrimiento)	Excelente	Moderada (mejor que el carbono, menor que el inoxidable)
Precio	Bajo	Alto (aprox. 2-4 veces el carbono)	Medio-Alto
Propiedades magnéticas	Sí	No (calidades austeníticas)	Sí (calidades martensíticas)
Medios aplicables	Agua, aceite, gas	Ácidos, álcalis, sales, alimentos, productos farmacéuticos	Vapor a alta temperatura, hidrógeno, fluidos a alta presión
Aplicaciones clave	Tuberías generales, oleoductos de larga distancia	Plantas químicas, plataformas marinas, alimentación/bebidas	Centrales eléctricas, líneas de proceso en refinerías

Notas de compra:
El acero inoxidable requiere decapado y pasivación después de la soldadura; el acero al carbono no.
El acero inoxidable no es magnético; el acero al carbono y el acero aleado sí lo son.
El acero al carbono de paredes gruesas puede requerir tratamiento térmico después de la soldadura.
Los aceros aleados tienen una alta templabilidad y casi siempre requieren precalentamiento y un riguroso tratamiento térmico posterior a la soldadura (PWHT). Deben almacenarse en un ambiente seco y libre de contaminación para evitar daños en la superficie.

Materiales comunes para accesorios de tuberías y grados ASTM

Nota: Los accesorios de acero aleado (por ejemplo, A234 WP11/WP22) suelen corresponder a grados de tubería como A335 P11/P22, que no se incluyen aquí por brevedad.

Notas técnicas clave sobre la selección de materiales

Si bien las tablas anteriores ofrecen una comparación rápida, conviene tener en cuenta algunos matices técnicos:

1. Resistencia vs. Tenacidad
La elección entre resistencia y tenacidad no siempre es sencilla. El acero al carbono de alta resistencia (p. ej., A234 WPC) puede ofrecer un límite elástico superior al del acero inoxidable estándar (304), pero este último proporciona una resistencia al impacto y una ductilidad superiores, características cruciales en aplicaciones de baja temperatura o cargas cíclicas. Los aceros aleados (p. ej., WP11/WP22) están diseñados para equilibrar ambas propiedades y ofrecer una mayor resistencia a la fluencia a altas temperaturas.

2. Mecanismos de corrosión
Si bien el acero inoxidable resiste la corrosión general, es susceptible a ataques localizados, como la corrosión bajo tensión por cloruros (Cl-SCC), en entornos específicos (p. ej., condiciones de alta temperatura y alto contenido de cloruros). En estos casos, podría ser necesario utilizar acero inoxidable dúplex o aleaciones de níquel. El acero al carbono sufre principalmente de oxidación general, que puede controlarse con recubrimientos o protección catódica.

3. Rendimiento a altas temperaturas
Los límites de temperatura en la tabla son orientativos. En el caso del acero inoxidable, la temperatura máxima de servicio se reduce significativamente al aumentar la presión interna. Para el acero aleado, el grado específico (WP11 frente a WP91) debe ajustarse cuidadosamente a la temperatura de diseño para garantizar una vida útil adecuada frente a la fluencia. ▶ [Comprenda los límites de temperatura del acero al carbono]

4. Aplicaciones
Los accesorios de acero aleado cubren la brecha entre el acero al carbono y el acero inoxidable, ofreciendo la resistencia necesaria para entornos de alta temperatura sin el elevado coste del acero inoxidable. Son fundamentales para aplicaciones en la generación de energía y refinerías.

Accesorios para tuberías de acero inoxidable, acero aleado y acero al carbono: Cómo elegir?

Preguntas frecuentes:

P: Cuándo debo elegir acero aleado en lugar de acero al carbono o acero inoxidable?
R: Elija acero aleado cuando la temperatura de operación supere los 425 °C (el límite para el acero al carbono) y el entorno no sea altamente corrosivo (donde el acero inoxidable sería excesivo y costoso). El acero aleado proporciona la resistencia a altas temperaturas y la resistencia a la fluencia necesarias para aplicaciones como las líneas de vapor de centrales eléctricas y las tuberías de proceso de refinerías.

P: Se pueden usar accesorios de tubería de acero inoxidable y acero al carbono juntos en el mismo sistema?
R: Si bien es posible, requiere precaución. El contacto directo entre acero inoxidable y acero al carbono en presencia de un electrolito (por ejemplo, agua) puede causar corrosión galvánica. Utilice uniones dieléctricas, kits de aislamiento o juntas no conductoras para separarlos. Además, evite usar herramientas de acero al carbono en acero inoxidable para prevenir la contaminación y la posterior oxidación.

P3: Cuáles son las principales consideraciones de soldadura para accesorios de acero aleado?
A: Los accesorios de acero aleado generalmente requieren precalentamiento y un tratamiento térmico posterior a la soldadura (PWHT) estricto debido a su mayor templabilidad en comparación con el acero al carbono. Esto es esencial para prevenir el agrietamiento inducido por hidrógeno y mantener las propiedades mecánicas del material para servicio a altas temperaturas. Siga siempre las especificaciones del procedimiento de soldadura (WPS) y los códigos pertinentes, como ASME B31.3. Para aplicaciones críticas, consulte a un ingeniero de soldadura.

Conclusión:

La elección del material adecuado para los accesorios de tubería depende de sus condiciones de operación específicas:

● El acero al carbono es la opción más rentable para servicios generales no corrosivos.
● El acero inoxidable es esencial cuando la resistencia a la corrosión o la higiene son prioritarias.
● El acero aleado es necesario para aplicaciones de alta temperatura y alta presión donde el acero al carbono fallaría.

Evalúe la temperatura, la presión, el fluido y el presupuesto para tomar la decisión final. Para los accesorios de acero al carbono, planifique la protección contra la corrosión. Para accesorios de acero inoxidable, seleccione el grado correcto (como 304, 316, acero dúplex, etc.); para accesorios de acero aleado, controle estrictamente la soldadura y el tratamiento térmico. El material adecuado garantiza seguridad, fiabilidad y un rendimiento duradero.
