Selección del tamaño del reductor de tubería

Cómo elegir el tamaño adecuado del reductor de tubería?

Los reductores de tubería son componentes esenciales en los sistemas de distribución de fluidos, ya que conectan tuberías de diferentes diámetros. La selección del tamaño correcto influye directamente en la eficiencia, la seguridad y el costo del sistema. Esta guía proporciona una tabla de referencia de dimensiones detallada y criterios de selección prácticos para ayudarle a especificar el reductor adecuado para su aplicación.

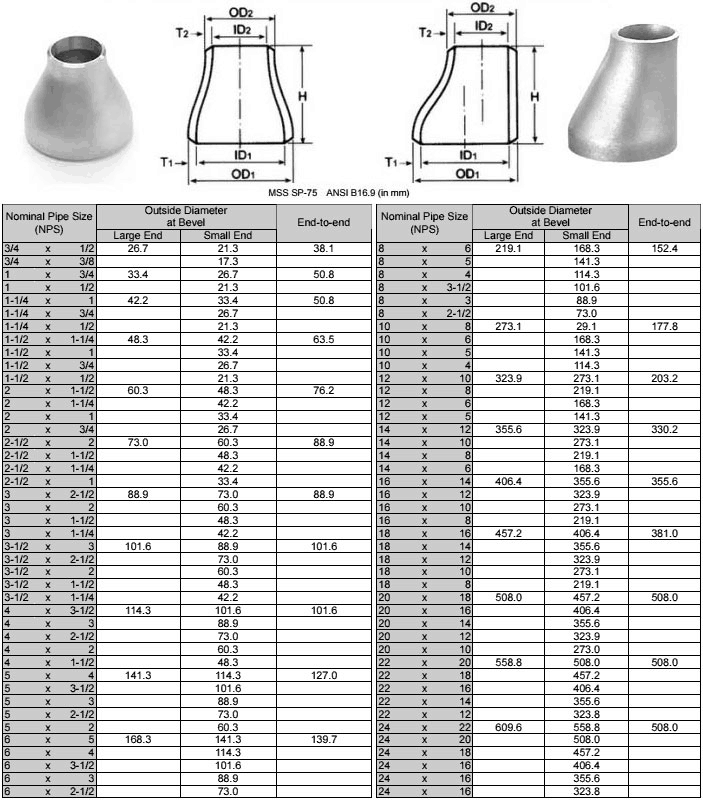

Dimensiones de reductores de tubería ANSI B16.9 en mm (Referencia):

A continuación se muestra la tabla de dimensiones estándar para reductores ANSI B16.9, que abarca diámetros de 3/4" a 24" (NPS). Utilice esta tabla para encontrar los diámetros y la longitud de los extremos que necesita.

Comprensión de las dimensiones del reductor: Terminología clave

Para interpretar correctamente la tabla anterior, aquí están los parámetros de tamaño clave que necesita conocer.

1. NPS (Tamaño Nominal de Tubería)
Esta es la designación de tamaño en pulgadas utilizada en las normas ASME (p. ej., 4", 6", 8"). En la tabla, NPS identifica el tamaño nominal de cada extremo del reductor. Es la referencia principal para la compatibilidad de reductores con tuberías estándar.

2. DN (Diámetro Nominal)
Este es el equivalente métrico de NPS (p. ej., DN100, DN150). DN y NPS se refieren al mismo tamaño nominal; simplemente se expresan en unidades diferentes (4" = DN100, 6" = DN150). La mayoría de las tablas internacionales muestran ambos para referencia cruzada.

3. Diámetro Exterior (DN / D1 / D2)
Este es el diámetro exterior real medido de los extremos del reductor, que se muestra en la tabla como "Diámetro Exterior en Bisel" para el Extremo Grande y el Extremo Pequeño. Por ejemplo, un reductor de 4" (DN100) tiene un DE real de 114,3 mm según ASME. B16.9. Esta es la dimensión que debe coincidir con el diámetro exterior (DE) de su tubería.

4. Longitud (H / De extremo a extremo)
Distancia total desde la cara del extremo más ancho hasta la cara del extremo más estrecho. Las longitudes estándar se definen en la norma ASME B16.9 (se muestran en la columna "De extremo a extremo"). Se pueden personalizar longitudes especiales según las necesidades específicas del proyecto.

5. Espesor de pared (Sch / Schedule)

Determina la presión nominal del reductor. Los grados comunes incluyen Sch10, Sch40, Sch80, STD, XS, Sch160 y XXS. Un Sch más alto indica una pared más gruesa y, por lo tanto, una mayor capacidad de presión.

Qué considerar al seleccionar el tamaño de un reductor?

Antes de consultar la tabla de dimensiones, es útil comprender los factores clave que determinan el tamaño correcto del reductor para su sistema específico.

1. Requisitos de caudal

El reductor debe manejar el caudal de diseño de su sistema sin causar una caída de presión excesiva ni cambios de velocidad.

Cómo determinarlo:
● Calcule la capacidad de caudal requerida de su sistema (m³/h o GPM).
● Consulte las pautas estándar de velocidad de tubería (generalmente de 1,5 a 4,5 m/s para líquidos).
● Asegúrese de que el diámetro del reductor elegido mantenga la velocidad dentro de los límites aceptables.

Por qué es importante: Un reductor de tamaño insuficiente crea restricciones de flujo y pérdida de energía; un reductor de tamaño excesivo genera costos innecesarios.

2. Propiedades del fluido

Los diferentes fluidos requieren diferentes consideraciones de material y tamaño.

Tipo de fluido	Preocupación clave	Material recomendado
Agua, aceite, gas (no corrosivo)	Durabilidad general	Acero al carbono (ASTM A234 WPB)
Ácidos, químicos, agua de mar	Resistencia a la corrosión	Acero inoxidable (ASTM A403 WP304/316L)
Vapor a alta temperatura, aceite caliente	Resistencia al calor	Acero aleado (WP11/WP22)
Lodos, fluidos viscosos	Abrasión y flujo	Diámetro mayor, revestimiento resistente al desgaste

Cómo aplicar: Identifique la corrosividad, la temperatura y la viscosidad de su fluido. Compare estos valores con el grado de material apropiado antes de seleccionar las dimensiones.

3. Presión nominal

El espesor de pared (Schedule) del reductor debe soportar de forma segura la presión máxima de trabajo de su sistema.

Reglas clave:
● Presión base de diseño: Utilice la presión máxima prevista del sistema, incluyendo posibles sobretensiones (golpe de ariete).
● Añada un margen de seguridad: Seleccione un espesor de pared al menos un grado Sch superior al mínimo calculado.
● Considere la temperatura: A temperaturas elevadas, la presión nominal disminuye; consulte las tablas de reducción de presión de ASME B16.9.

Referencia rápida:
● Sch40 / STD: Adecuado para agua, aceite y gas típicos hasta 2,5 MPa.
● Sch80 / XS: Para presiones más altas (hasta 5,0 MPa) o con mayor margen de corrosión.
● Sch160 / XXS: Para alta presión o servicios críticos.

4. Temperatura

La temperatura influye tanto en la resistencia del material como en la estabilidad dimensional.

Directrices prácticas:
● Por debajo de -29 °C: Es imprescindible utilizar acero de baja temperatura sometido a pruebas de impacto (p. ej., A420 WPL6) para evitar la fractura frágil.
● Entre -29 °C y 200 °C: Generalmente, el acero al carbono estándar (A234 WPB) es adecuado.
● Entre 200 °C y 400 °C: Considere el uso de acero aleado o verifique la reducción de capacidad del acero al carbono.
● Por encima de 400 °C: Normalmente se requiere acero aleado (WP11/WP22/WP91); puede ser necesario aumentar el espesor de la pared.

5. Espacio de instalación

Las limitaciones físicas en obra suelen determinar la geometría del reductor que se puede utilizar.

Regla de selección:

● Tramos de tubería verticales: Utilice reductores concéntricos; mantienen un flujo simétrico y son autodrenantes.

● Tuberías horizontales de líquido: Utilice reductores excéntricos con base plana para permitir el drenaje completo del líquido.

● Tuberías horizontales de gas/vapor: Utilice reductores excéntricos con base plana para evitar la acumulación de líquido.

● Espacios reducidos: Verifique la longitud total del reductor (dimensión H) con respecto al espacio libre disponible.

▶ Para obtener más información sobre la selección de reductores concéntricos y excéntricos, consulte [Reductores concéntricos vs. Reductores excéntricos: Cuándo usar cada uno?].

6. Consideraciones económicas

Los reductores de mayor diámetro tienen un costo inicial más elevado, pero reducen la pérdida de energía a largo plazo. Los diámetros más pequeños son más económicos inicialmente, pero pueden aumentar los costos de bombeo. En la mayoría de los casos, seleccionar el diámetro más pequeño que cumpla con sus requisitos de caudal y presión ofrece el mejor equilibrio entre costo y rendimiento. Para servicios estándar de agua, petróleo o gas, el acero al carbono (A234 WPB) es la opción más rentable.

△ Listo para especificar su reductor?

Tras revisar estos seis factores, debería tener una idea clara de lo que necesita:

● Tipo de reductor (concéntrico o excéntrico)
● Grado del material (acero al carbono, inoxidable o aleación)
● Espesor de pared (clasificación Sch)
● Diámetros de los extremos (según los diámetros de las tuberías de entrada y salida)

▶ [Enlace al formulario de consulta o a la página de descarga de muestras]

Clasificación de reductores de tubería:

Los reductores de tubería, como accesorios clave para conectar tuberías de diferentes diámetros en un sistema de tuberías, se pueden clasificar según múltiples dimensiones, como estructura, material, proceso de fabricación, presión y normas. A continuación se presentan los métodos de clasificación más comunes:

1. Clasificación por forma estructural: la más utilizada

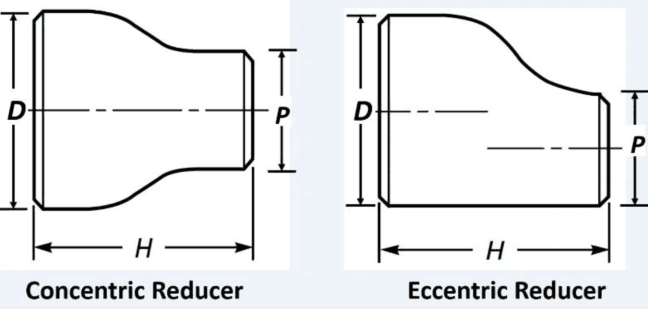

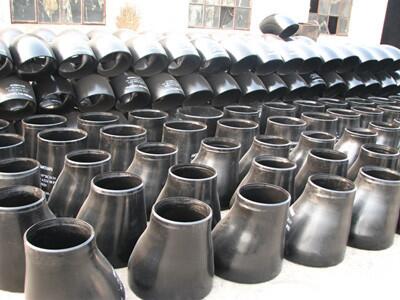

Los reductores se dividen en dos tipos según su forma estructural: reductores concéntricos y reductores excéntricos.

● Reductor concéntrico: Los centros de los dos extremos se encuentran en el mismo eje, formando una estructura cónica.

Aplicación: Los reductores concéntricos se utilizan principalmente en gasoductos o tuberías de líquidos instaladas verticalmente. Su línea central constante facilita el diseño de la tubería, pero en tuberías de líquidos instaladas horizontalmente, el líquido puede acumularse fácilmente en la parte inferior.

● Reductor excéntrico: Los centros de los dos extremos no se encuentran en el mismo eje; el círculo menor es tangente al círculo mayor, por lo que uno de los lados es horizontal (recto en la parte inferior o superior).

Aplicación: Los reductores excéntricos se utilizan principalmente en tuberías horizontales de líquidos. Según el método de instalación, la instalación con fondo plano facilita el drenaje del líquido acumulado en el interior de la tubería y se usa frecuentemente en las entradas de las bombas; la instalación con parte superior plana facilita la descarga de gas y se usa frecuentemente en aplicaciones sensibles al gas, como las válvulas reguladoras.

2. Clasificación por material de fabricación
El material del reductor determina su resistencia a la corrosión, a la temperatura y a la resistencia mecánica.

Material	Calidades comunes	Uso típico
Acero al carbono	A234 WPB, A860 WPHY	Agua, aceite, gas en general
Acero inoxidable	A403 WP304/316L	Corrosivos, alimentos, marinos
Acero aleado	A234 WP11/WP22	Servicio a alta temperatura
Acero para baja temperatura	A420 WPL6	Aplicaciones por debajo de -29°C

3. Clasificación por proceso de fabricación
El método de fabricación afecta directamente las propiedades mecánicas y la presión nominal de los accesorios de tubería.

Prensado/Empuje: El proceso más común para la producción de accesorios de tubería sin costura, que utiliza moldes metálicos para expandir o reducir el diámetro de la pieza en bruto.
Forjado: El calentamiento y forjado de una pieza de acero da como resultado una estructura interna densa y una alta resistencia mecánica, especialmente adecuada para aplicaciones de alta presión.
Fundición: Fundición directa de acero fundido, adecuada para la fabricación de accesorios de tubería complejos o de gran tamaño, pero puede presentar defectos de fundición como porosidad y cavidades.
Soldadura (Laminado): Las placas de acero se laminan y luego se sueldan, principalmente para la fabricación de accesorios de tubería de gran diámetro.

4. Clasificación por presión nominal (espesor de pared)
Esto representa la presión nominal que puede soportar el accesorio de tubería, generalmente indicada por "Sch" (Schedule).

Grados comunes: Desde Sch5s, Sch10s hasta Sch160, e incluso XXS (extra grueso), existen aproximadamente 17 grados.
Espesor de pared estándar: STD (estándar) y XS (engrosado) son los dos grados de espesor de pared más utilizados en ingeniería.

5. Clasificación por normas de fabricación

Las normas determinan la serie dimensional, las tolerancias geométricas y los requisitos de inspección de los accesorios de tubería, garantizando su intercambiabilidad.

Normas internacionales: La más utilizada es la ASME B16.9 (norma estadounidense), aunque también existen la EN 10253 (norma alemana/europea), entre otras.
Normas chinas: Las principales normas nacionales son la GB/T 12459 (accesorios de tubería sin costura) y la GB/T 13401 (accesorios de tubería soldados).
Otras normas industriales: Estas incluyen normas del Ministerio de Industria Química (HG), el Ministerio de Industria de Maquinaria (JB) y el Ministerio de Energía Eléctrica (GD), entre otras.

Preguntas frecuentes:

P1. Cuál es la diferencia entre reductores concéntricos y excéntricos? Cómo debo elegir?
R: Reductores concéntricos: Sus ejes centrales son rectos y el cambio de diámetro es simétrico.

Aplicaciones típicas:
a. Tuberías verticales: Este es el caso más común; se utiliza para cambiar el diámetro de la tubería y permitir el flujo natural.
b. Tuberías horizontales de gas/vapor: Permite un fácil drenaje del condensado, evitando la acumulación de líquido.

Reductores excéntricos: Una de las paredes de la tubería es recta y sus ejes centrales no coinciden.

Aplicaciones típicas Aplicaciones:
a. Tuberías horizontales para líquidos: Esta es la aplicación más importante. La instalación con la parte superior plana evita la formación de bolsas de aire en la parte inferior de la tubería; la instalación con la parte inferior plana mantiene una elevación uniforme en la base para facilitar el soporte.
b. Tuberías de entrada de bombas: Para evitar la cavitación, se suele utilizar un reductor excéntrico con la parte superior plana para garantizar que no se acumule gas en la entrada de la bomba.
c. Limitaciones de espacio: Cuando es necesario instalar tuberías cerca de una pared o suelo.

Error común: Instalar un reductor excéntrico con el lado plano hacia abajo en servicio de líquidos es un error frecuente que puede provocar cavitación de la bomba y fallas prematuras.

P2: Qué significan "DN" y pulgadas (NPS) en los reductores de tubería? Cómo se convierten?
R: DN (Diámetro Nominal) y NPS (Tamaño Nominal de Tubería) se refieren al mismo tamaño nominal, pero utilizan unidades diferentes:
● DN es métrico (p. ej., DN100)
● NPS se basa en pulgadas (p. ej., 4")

Correspondencia general: DN25 ≈ 1", DN100 ≈ 4", DN200 ≈ 8". Sin embargo, estas son referencias nominales, no conversiones exactas. Para dimensiones precisas (especialmente el diámetro exterior), consulte siempre la tabla de dimensiones estándar (ASME B16.9) en lugar de realizar conversiones matemáticas.

P3. Cuál es el orden para marcar el extremo mayor y el extremo menor de un reductor?
R: El orden es crucial; un marcado incorrecto puede provocar fallos en la instalación. El estándar industrial es: Diámetro mayor × Diámetro menor. Por ejemplo, un reductor que conecta una tubería DN200 con una tubería DN150 debe marcarse como DN200×150 (o 8"×6").

P4. Al seleccionar un reductor, además del diámetro, qué otros parámetros se deben tener en cuenta? Qué se debe considerar?

R:

a. Espesor de pared/Presión nominal: Debe ser igual o superior a la presión nominal de la tubería conectada (p. ej., Sch40, Sch80, PN16, Clase 150). Esto afecta directamente la resistencia a la presión.
b. Material: Debe ser compatible con la tubería y el fluido. Los materiales comunes incluyen acero al carbono (ASTM A234), acero inoxidable (304, 316L) y acero aleado.
c. Método de conexión: ¿Soldada, bridada o roscada?
d. Norma aplicable: Asegúrese de que el reductor cumpla con la misma norma que la tubería para garantizar la intercambiabilidad dimensional, como ASME B16.9.
e. Longitud desde el centro hasta la cara del extremo: Para reductores excéntricos, esta dimensión (especialmente la altura del borde plano) es crucial para una instalación precisa y debe indicarse claramente en los planos.

P5: Cómo debe orientarse un reductor excéntrico durante la instalación?
R: Para tuberías horizontales, la orientación depende del fluido:

● Servicio de líquidos (p. ej., líneas de succión de bombas): Instalar con el lado plano hacia arriba. Esto evita la formación de burbujas de aire o vapor que causan cavitación.
● Servicio de gases o vapores: Instalar con el lado plano hacia abajo. Esto evita la acumulación de condensado que puede provocar golpes de ariete o corrosión.

Para tuberías verticales, generalmente se prefieren los reductores concéntricos; la orientación no es un factor importante.

△ Necesita una solución personalizada?

Cada sistema de tuberías tiene requisitos únicos. Si tiene dudas sobre algún parámetro de selección, nuestro equipo de ingeniería puede ayudarle:

● Revisar las especificaciones de su sistema y recomendar el tamaño óptimo del reductor.
● Proporcionar recomendaciones de materiales según las condiciones de fluido y temperatura.
● Ofrecer fabricación a medida para tamaños no estándar o longitudes especiales.

▶ [Solicitar un presupuesto rápido]

Conclusión:

Comprender las dimensiones externas de los accesorios reductores y sus puntos de selección es de gran importancia para la selección y el diseño correctos del material. En la ingeniería real, es necesario considerar de manera integral factores como la demanda de flujo, las propiedades del fluido, los requisitos de presión, la temperatura, las limitaciones de espacio y los factores económicos para seleccionar el reductor de tubería apropiado y garantizar la operación segura y eficiente del sistema de tuberías.
