ASTM A234: Accesorios para tuberías de acero al carbono y aleado

ASTM A234 es la especificación estándar para accesorios de tubería de acero al carbono y aleado forjado utilizados en servicios de temperatura moderada y alta. Esta guía abarca el alcance, los grados de material, las normas de referencia y las consideraciones de aplicación para los accesorios ASTM A234 en diversos sistemas de tuberías industriales.

▶ Busca dimensiones específicas para los accesorios?

→ [Ver dimensiones de codos de tubería ASME B16.9]

Descripción general de la norma ASTM A234

La norma ASTM A234 abarca accesorios de acero forjado, tanto sin costura como soldados, fabricados a partir de acero desoxidado, forjas, barras, placas o productos tubulares. Se aplica a accesorios de soldadura a tope, como codos, tes, reductores y tapas, utilizados en tuberías a presión y en la fabricación de recipientes.

Puntos clave:
● Esta norma se aplica únicamente a productos forjados; no cubre accesorios fundidos ni accesorios mecanizados a partir de piezas fundidas.
● Los accesorios están diseñados para operar a temperaturas moderadas y elevadas.
● La norma garantiza la uniformidad de las propiedades mecánicas y la composición química entre diferentes fabricantes.

La norma ASTM A234 se utiliza ampliamente en industrias como la petroquímica, la generación de energía, la industria del petróleo y el gas, y la de tuberías industriales en general.

Grados de materiales: Alcance y selección

La norma ASTM A234 incluye varios grados de materiales para adaptarse a diferentes condiciones de servicio. La siguiente tabla resume los grados principales y sus características generales:

Consejos de selección: Para la mayoría de las aplicaciones generales de agua, petróleo y gas, WPB es la opción estándar y más rentable. Para temperaturas superiores a 425 °C, utilice WP11 o WP22. Para temperaturas superiores a 565 °C, considere WP5, WP9 o WP91.

Fuentes de materia prima para accesorios ASTM A234

Los accesorios ASTM A234 se pueden fabricar con diversos materiales:

● Tubería sin costura: Generalmente de grado B o C de ASTM A106.
● Tubería soldada: De tubería soldada por resistencia eléctrica (ERW) o por fusión (EFW).
● Chapa: De grados como ASTM A285 Grado C, ASTM A516 Grado 70 o ASTM A572.
● Forjas y barras: Se utilizan para tipos específicos de accesorios, como bridas o componentes de alta presión.

La materia prima utilizada afecta a las propiedades finales del accesorio, pero siempre debe cumplir con los requisitos químicos y mecánicos de la norma ASTM A234.

Accesorios sin costura vs. accesorios soldados según ASTM A234

La norma ASTM A234 abarca accesorios forjados, tanto sin costura como soldados, con las siguientes características clave:

● Accesorios sin costura: Fabricados con tubería sin costura. Sin soldadura longitudinal. Preferibles para aplicaciones de alta presión, fluidos tóxicos y seguridad crítica.
Rango de tamaños: Hasta aprox. DN600 (24") típicamente.

● Accesorios soldados: Fabricados con tubería o placa soldada. Adecuados para servicios generales de agua, petróleo, gas y baja a media presión. El espesor de pared suele ser más uniforme que el de los accesorios sin costura.
Gama de tamaños: Disponibles en todos los tamaños, incluyendo diámetros muy grandes.

▶ Para obtener información más detallada, consulte nuestra [Guía de selección de accesorios para tuberías sin costura y soldados].

Normas de referencia para dimensiones y tolerancias

La norma ASTM A234 especifica las propiedades del material, pero las dimensiones, tolerancias y preparaciones de los extremos de los accesorios se rigen por otras normas. Las normas de referencia más comunes incluyen:

Estándar	Título / Alcance	Relevancia para accesorios ASTM A234
ASME B16.9	Accesorios para soldadura a tope de acero forjado de fábrica	Define dimensiones, tolerancias y marcado para codos, tes, reductores y tapas. Estándar más comúnmente referenciado.
ASME B16.28	Codos de radio corto y curvas de retorno de acero forjado para soldadura a tope	Específico para codos de radio corto y curvas de retorno.
ASME B16.11	Accesorios forjados, soldadura por enchufe y roscados	Aplica a accesorios más pequeños, soldadura por enchufe o roscados, cubiertos por la especificación más amplia de material ASTM A234.
MSS SP-79	Inserciones reductoras para soldadura por enchufe	Accesorios insertados especializados.
MSS SP-83	Uniones para soldadura por enchufe y roscadas	Accesorios de unión.
MSS SP-95	Nipples estampados y tapones ciegos	Accesorios para tuberías.
MSS SP-97	Accesorios integrales de derivación reforzada	Para conexiones de derivación.

Formas comunes de productos según ASTM A234

Los accesorios ASTM A234 se fabrican en diversas formas para adaptarse a las necesidades de la disposición de las tuberías:

Tipo de producto	Función principal

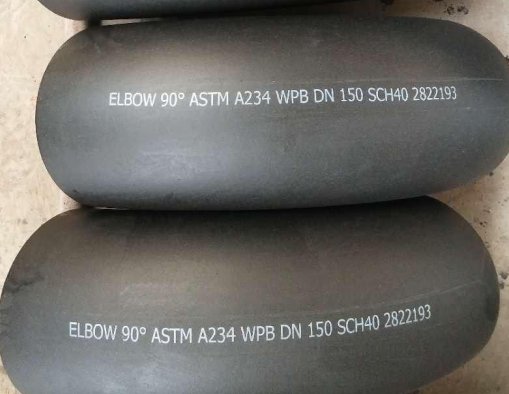

Codos	Cambiar la dirección de la tubería (45°, 90°, 180°).
Tes	Crear conexiones de derivación (rectas o reductoras).
Reductores	Conectar tuberías de diferentes diámetros (concéntricos o excéntricos).
Tapas	Sellar el extremo de una tubería.
Cruces	Conectar cuatro secciones de tubería en forma de cruz.

Cómo seleccionar el accesorio ASTM A234 adecuado?

Siga este procedimiento general para especificar el accesorio correcto para su sistema:

1. Determine la temperatura y presión de servicio: este es el factor principal para la selección del grado del material.
2. Identifique la corrosividad del fluido: para servicios corrosivos, considere grados de aleación o recubrimientos protectores.
3. Seleccione el grado del material: utilice acero al carbono (WPB/WPC) para servicios generales no corrosivos hasta 425 °C. Elija acero aleado (WP11/WP22 o superior) para temperaturas elevadas o entornos corrosivos.
4. Elija el tipo y las dimensiones del producto: seleccione la forma (codo, te, etc.) y el tamaño (NPS o DN) del accesorio requerido, utilizando las tablas ASME B16.9 de referencia.
5. Especifique el espesor de pared (Schedule): determine el Schedule requerido (p. ej., Sch40, Sch80, XS) según la presión de diseño del sistema y la reducción de capacidad del material seleccionado a la temperatura de operación.

▶ Para asistencia específica en proyectos, nuestro equipo de ingeniería puede ayudarle con la selección de materiales y la verificación de dimensiones. [Contáctenos para asistencia técnica].

Preguntas frecuentes

P1: Cuál es la diferencia entre ASTM A234 y ASTM A105?
R: ASTM A234 es la especificación estándar para accesorios forjados (codos, tes, reductores, tapas) utilizados en tuberías a presión. ASTM A105 es la norma para componentes de acero al carbono forjado, principalmente bridas y otros accesorios de tubería forjados. Ambas son comunes, pero A234 se utiliza para accesorios de soldadura a tope, mientras que A105 se utiliza generalmente para bridas.

P2: Se pueden utilizar accesorios ASTM A234 para servicios a bajas temperaturas?
R: Los grados estándar de acero al carbono (WPB, WPC) son generalmente adecuados hasta -29 °C. Para servicios por debajo de -29 °C, se debe utilizar la norma ASTM A420 (accesorios de acero al carbono para bajas temperaturas) en lugar de la A234.

P3: Cuál es la diferencia entre ASTM A234 y ASTM A403?
R: ASTM A234 abarca accesorios de acero al carbono y aleado. ASTM A403 abarca accesorios de acero inoxidable. La elección depende de la corrosividad del fluido y los requisitos de temperatura.

P4: Por qué es importante el tratamiento térmico para los accesorios ASTM A234?
R: El tratamiento térmico (como el normalizado o el recocido) es esencial para aliviar las tensiones internas de la conformación y lograr las propiedades mecánicas y la estructura granular requeridas. Garantiza que el accesorio pueda soportar las condiciones de servicio sin fallas prematuras. Siempre verifique que los accesorios hayan recibido el tratamiento térmico final requerido.

P5: Cómo verifico la calidad de los accesorios ASTM A234 al recibirlos?
R: Los pasos clave incluyen:

● Revisar el Informe de Ensayo de Materiales (MTR) para conocer la composición química y las propiedades mecánicas.
● Verificar el estado del tratamiento térmico.

● Realizar inspecciones dimensionales para asegurar el cumplimiento con la norma de referencia (p. ej., ASME B16.9).
● Realizar ensayos no destructivos (NDT) si lo requieren las especificaciones del proyecto, como inspección ultrasónica o por partículas magnéticas.

Conclusión:

La norma ASTM A234 es la norma esencial para accesorios de soldadura a tope de acero al carbono y aleado en sistemas de tuberías de temperatura moderada y alta. Esta guía ofrece una descripción general de su alcance, grados de material y consideraciones de selección. Para obtener datos dimensionales detallados, consulte siempre las tablas de referencia de la norma ASME B16.9.
