Accesorios de tubería soldados a tope

Qué son los accesorios de soldadura a tope?

Los accesorios de soldadura a tope son accesorios de tubería con extremos biselados que se conectan a las tuberías mediante soldadura de penetración completa. Este método de conexión ofrece alta resistencia y un excelente sellado, lo que lo convierte en el método de conexión más común en sistemas de tuberías industriales.

Los accesorios de soldadura a tope se pueden fabricar con tuberías de acero sin costura o soldadas, principalmente de acero al carbono, acero inoxidable, acero aleado y acero dúplex. En comparación con las conexiones roscadas o de soldadura por encaje, las conexiones de soldadura a tope son adecuadas para condiciones de mayor presión y temperatura.

Clasificación de los accesorios de soldadura a tope:

Los accesorios de soldadura a tope se clasifican por función de la siguiente manera:

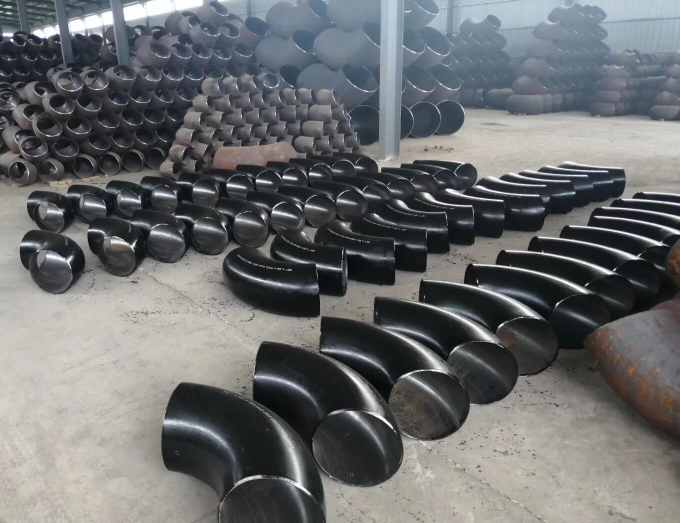

1. Codo: Se utiliza para cambiar la dirección de una tubería. Se clasifica según su radio de curvatura:
● Codo de radio largo (LR, R=1,5D): Baja resistencia al flujo, el más común.
● Codo de radio corto (SR, R=1,0D): Estructura compacta, se utiliza cuando el espacio es limitado.
Se clasifica según su ángulo: Codos de 45°, 90° y 180°.

2. Te: Se utiliza para conexiones de derivaciones. Se clasifica según su diámetro:
● Te de igual diámetro: Tres tes del mismo diámetro.
● Te reductora: Se utiliza cuando la tubería principal y las derivaciones tienen diámetros diferentes.
Se clasifica según su forma: Te recta, Te en Y.

3. Reductor: Se utiliza para conectar tuberías de diferentes diámetros. Se clasifica según su estructura:
● Reductor concéntrico: El eje central está en la misma línea recta, adecuado para tuberías verticales.
● Reductor excéntrico: De fondo o de tapa, apto para tuberías horizontales de líquido (fondo plano) o de gas (tapa plana).

4. Tapón: Se utiliza para sellar el extremo de una tubería. Según su forma, se dividen en:
● Tapones elípticos: La generatriz es semielíptica, con una relación eje mayor:eje menor de 2:1. Tienen una gran capacidad de resistencia a la presión y son los más utilizados.
● Tapones de fondo plano: De fabricación sencilla y bajo coste, aptos para aplicaciones con DN≤100 y presión inferior a 1,0 MPa.

Especificaciones comunes para accesorios de tubería soldados a tope:

a. Rango de tamaños:

Parameter	Range
Nominal Diameter (DN)	DN15 — DN2000
Imperial Size (NPS)	1/2 inch — 80 inch

b. Espesor de pared (Sch):

● Serie de pared delgada: Sch10s, Sch20, Sch30
● Serie estándar: STD, Sch40, Sch40s
● Serie de pared gruesa: XS, Sch80, Sch80s
● Serie de pared extragruesa: Sch160, XXS
△Los dos grados más comunes son STD (espesor de pared estándar) y XS (pared gruesa).

Materiales y normas comunes para accesorios de tubería soldados a tope:

Material type	Common Steel Grades
Carbon Steel	ASTM A234 WPB
High-Strength Carbon Steel	ASTM A860 WPHY42, 52, 60, 65, 70
Low-Temperature Carbon Steel	ASTM A420 WPL3, WPL6, WPL9
Stainless Steel	ASTM A403 WP304, WP316, WP321, WP347 ASTM A403
Alloy Steel	ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91
Duplex Stainless Steel	ASTM A815 S31803, S32205, S32550, S32750, S32760

Normas comunes para accesorios de tubería soldados a tope:

Normas estadounidenses (ASME/ANSI):

Standard Number	Name
ASME B16.9	Factory-Made Steel Butt-Welded Pipe Fittings
ASME B16.28	Steel Butt-Welded Short Radius Elbows and Back Bends
MSS SP-43	Forged Stainless Steel Butt-Welded Pipe Fittings (Thin Wall)

Normas para soldadura de encaje y accesorios de tubería roscados (diámetro pequeño):

Standard Number	Name
ASME B16.11	Socket Welding and Threaded Forged Pipe Fittings
MSS SP-83	Socket Welding and Threaded Unions
MSS SP-97	Integral Reinforced Pipe Seats

Normas chinas (GB):

GB/T 12459-2017: Tipos y parámetros de accesorios de tubería de acero soldados a tope (General para accesorios sin costura y soldados)
GB/T 13401-2017: Accesorios de tubería de acero soldados a tope (Solo para accesorios soldados)
SH 3408: Accesorios de tubería de acero sin costura soldados a tope (Norma de la industria petroquímica)
SH 3409: Accesorios de tubería de acero soldados a tope (Norma de la industria petroquímica)
DL/T 695: Accesorios de tubería de acero soldados a tope para centrales eléctricas (Norma de la industria energética)

Accesorios para tuberías soldados a tope vs. Accesorios para tuberías sin costura:

Los accesorios para tuberías soldados a tope se refieren al método de conexión (soldadura a tope con extremos biselados), mientras que los accesorios para tuberías sin costura se refieren al proceso de fabricación (sin cordón de soldadura). Son categorías diferentes. Los accesorios para tuberías soldados a tope pueden ser sin costura o soldados.

Accesorios para tuberías soldados a tope vs. Accesorios para tuberías soldados por encaje: Cómo elegir?

La principal diferencia entre los accesorios para tuberías soldados a tope (ASME B16.9) y los accesorios para tuberías soldados por encaje (ASME B16.11) radica en el método de conexión y los escenarios de aplicación. Al seleccionar accesorios, se deben considerar los siguientes factores:

1. Selección por diámetro:
Accesorios soldados a tope: Adecuados para cualquier diámetro, desde DN15 hasta DN2000.
Accesorios soldados por encaje: Adecuados únicamente para diámetros pequeños, generalmente inferiores a DN100, siendo DN50 e inferiores los más comunes.

2. Selección por presión:
Accesorios soldados a tope: Adecuados para diversas condiciones de trabajo, incluyendo alta, media y baja presión; alta resistencia con soldaduras de penetración completa.
Accesorios soldados por encaje: Adecuados para condiciones de presión media y alta, pero la resistencia de la soldadura de filete es menor que la de los accesorios soldados a tope.

3. Selección por temperatura y medio:
Accesorios soldados a tope: Adecuados para altas y bajas temperaturas, así como para medios corrosivos; la resistencia de la soldadura puede ser igual a la del material base.
Accesorios soldados por encaje: Adecuados para condiciones de trabajo generales; no se recomiendan para aplicaciones con ciclos de temperatura severos.

4. Selección por espacio de instalación:
Accesorios soldados a tope: Requieren un mayor espacio para la soldadura.
Accesorios soldados por encaje: Instalación compacta, adecuados para aplicaciones con espacio limitado.

Recomendación de selección: Priorice los accesorios soldados a tope debido a su mayor resistencia de conexión y mayor aplicabilidad. Considere únicamente accesorios soldados a tope para diámetros inferiores a DN50, en situaciones con espacio limitado o para una instalación rápida.

Cuál es la diferencia entre Sch40 y Sch40s?

Sch40: Se utiliza para codos de acero al carbono (p. ej., ASTM A234 WPB).
Sch40s: La "s" significa acero inoxidable; se utiliza para codos de acero inoxidable (p. ej., ASTM A403 WP304/316).

Leer más: Accesorios de acero inoxidable vs. Accesorios de acero al carbono o Accesorios de soldadura a tope de clase 3000 frente a clase 6000
