Las siguientes tablas proporcionan datos de referencia para las tuberías y revestimientos API 5CT, incluyendo propiedades mecánicas, composición química, tolerancias dimensionales y rangos de longitud estándar. Esta información es solo para revisión de ingeniería preliminar. El diseño final debe utilizar el espesor mínimo de pared para los cálculos y verificar todos los datos con la especificación API 5CT más reciente y los informes de prueba del fabricante.
Estándar: API SPEC 5CT

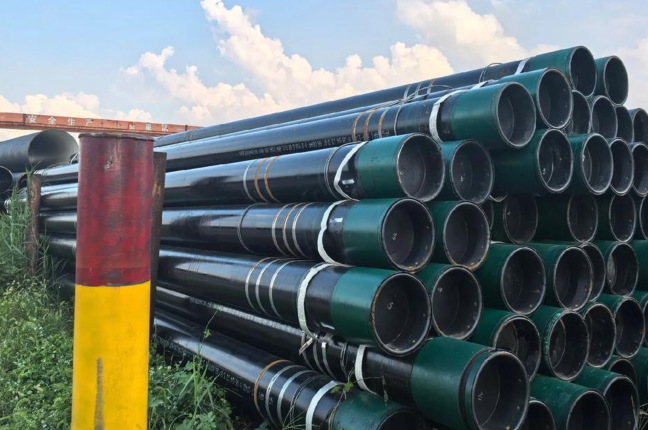

Productos: Tuberías y revestimientos sin costura
Aplicaciones: Ampliamente utilizado para tuberías y revestimientos en pozos petrolíferos
Grados: J55, K55, N80, L80, P110, etc.
|
Estándar |
Grado |
Resistencia a la tracción (MPa) |
Límite elástico (MPa) |
|
API SPEC 5CT |
J55 |
≥517 |
379～552 |
|
K55 |
≥517 |
379～552 |
|
|
N80 |
≥689 |
552～758 |
|
|
L80(13Cr) |
≥655 |
552～655 |
|
|
P110 |
≥862 |
758～965 |
Nota: YS = Límite elástico, TS = Resistencia a la tracción. 1 MPa ≈ 145 psi.
|
Estándar |
Grado |
Composición química (%) |
||||||||||
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Cu |
Mo |
V |
Als |
||
|
API SPEC 5CT |
J55K55 (37Mn5) |
0.34～0.39 |
0.20～0.35 |
1.25～1.50 |
≤0.020 |
≤0.015 |
≤0.15 |
≤0.20 |
≤0.20 |
/ |
/ |
≤0.020 |
|
N80 (36 Mn2V) |
0.34～0.38 |
0.20～0.35 |
1.45～1.70 |
≤0.020 |
≤0.015 |
≤0.15 |
/ |
/ |
/ |
0.11～0.16 |
≤0.020 |
|
|
L80(13Cr) |
0.15～0.22 |
≤1.00 |
0.25～1.00 |
≤0.020 |
≤0.010 |
12.0～14.0 |
≤0.20 |
≤0.20 |
/ |
/ |
≤0.020 |
|
|
P110 (30CrMo) |
0.26～0.35 |
0.17～0.37 |
0.40～0.70 |
≤0.020 |
≤0.010 |
0.80～1.10 |
≤0.20 |
≤0.20 |
0.15～0.25 |
≤0.08 |
≤0.020 |
|
|
Dimensional Deviation |
||
|
Items |
Allowable Deviation |
|
|
Out Diameter |
Pipe Body |
D≤101.60mm±0.79mm |
|
D≥114.30mm +1.0% |
||
|
-0.5% |
||
|
|
|
|
|
Wall Thickness |
-12.5% |
|
|
Weight |
Each Piece |
+6.5% |
|
+3.5% |
||
Nota: Las tolerancias dimensionales cumplen con la norma API 5CT. Para el diseño del espesor de pared, se debe utilizar el valor mínimo admisible para los cálculos de carga.
La norma API 5CT especifica tres rangos de longitud estándar para reducir el número de conexiones y optimizar la manipulación en campo. El rango R-2 es el más utilizado.
|
Longitud |
|||
|
Item |
Range 1 |
Range 2 |
Range 3 |
|
Tubing |
6.10-7.32m |
8.53-9.75m |
- |
|
Casing |
4.88-7.62m |
7.62-10.36m |
10.36-14.63m |
