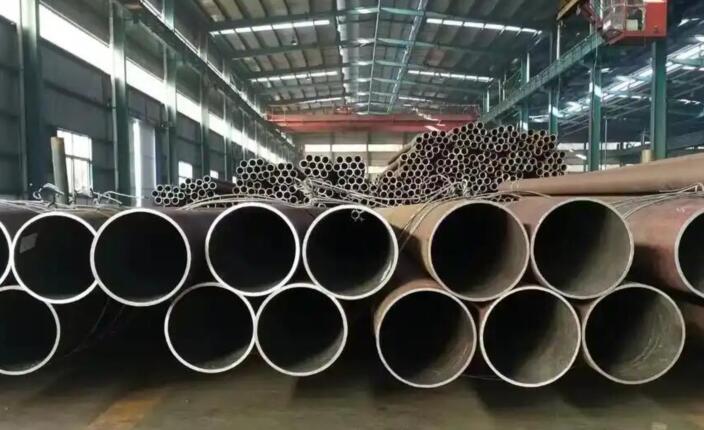

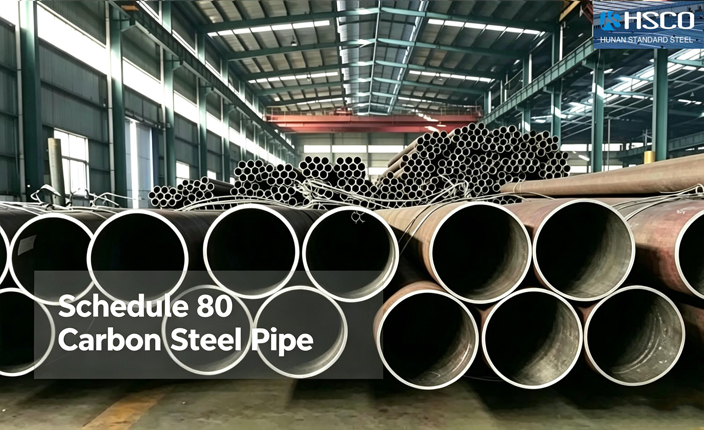

La tubería de acero al carbono cédula 80 (Schedule 80) está fabricada con materiales de acero al carbono. La composición de estos aceros varía según su grado, lo que influye en su resistencia y tenacidad. Para una identificación internacional y uniforme de la capacidad de presión de las tuberías, se utiliza la escala Schedule. Los grados de espesor de pared de la tubería de acero van desde Schedule (SCH) 5 hasta Schedule (SCH) 160. SCH 5 presenta la menor resistencia a la presión, mientras que SCH 160 ofrece la mayor.
Una tubería de acero al carbono cédula 80 se define por su espesor de pared específico. El espesor de la tubería SCH 80, expresado en mm, varía según el diámetro nominal de la tubería (NPS), lo que la convierte en un parámetro crítico para los ingenieros. Por ejemplo, el espesor de una tubería SCH 80 de 2 pulgadas es de 5,54 mm, mientras que el de una tubería SCH 80 de 4 pulgadas es de 8,56 mm.
La serie SCH 80 (cédula 80) presenta paredes más gruesas que las estándar, situándose entre las series estándar (SCH 40) y extrafuertes (SCH 160) en cuanto a capacidad de presión. Los diámetros nominales varían desde 1/8 de pulgada hasta 24 pulgadas, y los diámetros interno y externo también son variables. El espesor de pared y la presión nominal están determinados por el diámetro, el grado del material y, por supuesto, el propio espesor. Los materiales de mayor resistencia pueden cumplir con la cédula 80 sin requerir espesores de pared tan gruesos. El peso de la tubería cédula 80 depende del grado, el espesor, el diámetro y la longitud. Contáctenos para obtener más información y precios.
Tabla de tuberías SCH 80: Dimensiones, peso y espesor de pared
La siguiente tabla proporciona el espesor exacto en mm, el diámetro exterior y el peso por metro de las tuberías cédula 80 para cada tamaño nominal, respondiendo a preguntas frecuentes como "cuál es el espesor de una tubería cédula 80?" para todas las dimensiones estándar.
Todos los datos de la tabla se han recopilado según la norma ASME/ANSI B36.10 y se aplican a tuberías de acero al carbono, acero aleado y acero inoxidable.
|
Tamaño nominal [in]
|
Diámetro exterior [in]
|
Diámetro exterior [mm]
|
Espesor de pared [in]
|
Espesor de pared [mm]
|
Peso [lb/ft]
|
Peso [kg/m]
|
|
1/8" DN6
|
0.405
|
10.3
|
0.095
|
2.41
|
0.31
|
0.47
|
|
1/4" DN8
|
0.54
|
13.7
|
0.119
|
3.02
|
0.54
|
0.8
|
3/8" DN10
|
0.68
|
17.1
|
0.126
|
3.2
|
0.74
|
1.1
|
|
1/2" DN15
|
0.84
|
21.3
|
0.147
|
3.73
|
1.09
|
1.62
|
|
3/4" DN20
|
1.05
|
26.7
|
0.154
|
3.91
|
1.47
|
2.2
|
|
1" DN25
|
1.315
|
33.4
|
0.179
|
4.55
|
2.17
|
3.24
|
|
1 1/4" DN32
|
1.66
|
42.2
|
0.191
|
4.85
|
3
|
4.47
|
|
1 1/2" DN40
|
1.9
|
48.3
|
0.2
|
5.08
|
3.63
|
5.41
|
|
2" DN50
|
2.375
|
60.3
|
0.218
|
5.54
|
5.02
|
7.48
|
|
2 1/2" DN65
|
2.875
|
73
|
0.276
|
7.01
|
7.66
|
11.41
|
|
3" DN80
|
3.5
|
88.9
|
0.3
|
7.62
|
10.25
|
15.27
|
|
3 1/2" DN90
|
4
|
101.6
|
0.318
|
8.08
|
12.5
|
18.63
|
|
4" DN100
|
4.5
|
114.3
|
0.337
|
8.56
|
14.98
|
22.32
|
|
5" DN125
|
5.563
|
141.3
|
0.375
|
9.53
|
20.78
|
30.97
|
|
6" DN150
|
6.625
|
168.3
|
0.432
|
10.97
|
28.57
|
42.56
|
|
8" DN200
|
8.625
|
219.1
|
0.5
|
12.7
|
43.39
|
64.64
|
|
10" DN250
|
10.75
|
273
|
0.594
|
15.09
|
64.43
|
96.01
|
|
12" DN300
|
12.75
|
323.8
|
0.688
|
17.48
|
88.63
|
132.08
|
|
14" DN350
|
14
|
355.6
|
0.75
|
19.05
|
106.13
|
158.1
|
|
16" DN400
|
16
|
406.4
|
0.844
|
21.44
|
136.61
|
203.53
|
|
18" DN450
|
18
|
457
|
0.938
|
23.83
|
170.92
|
254.55
|
|
20" DN500
|
20
|
508
|
1.031
|
26.19
|
208.87
|
311.17
|
|
24" DN600
|
24
|
610
|
1.125
|
30.96
|
296.58
|
442.08
|
Nota: Los datos anteriores se aplican a tuberías de acero al carbono, acero aleado y acero inoxidable. El diámetro exterior (DE) es fijo; a medida que aumenta el número de cédula (serie de espesor de pared), el espesor de pared aumenta y el diámetro interior (DI) disminuye en consecuencia.
Guía rápida de tamaños comunes:
● Espesor de tubería SCH 80 de 2 pulgadas: 5,54 mm
● Espesor de tubería SCH 80 de 4 pulgadas: 8,56 mm
● Espesor de tubería SCH 80 de 6 pulgadas: 10,97 mm
● Espesor de tubería SCH 80 de 8 pulgadas: 12,70 mm
● Espesor de tubería SCH 80 de 10 pulgadas: 15,09 mm
Para otros tamaños, consulte la tabla completa anterior.
Por qué elegir cédula 80? Consideraciones clave para la selección
Comprender las características de la tubería SCH 80 es fundamental para ingenieros y especialistas en compras. Las principales razones para elegir tubería cédula 80 en lugar de tuberías de menor espesor, como la SCH 40, son:
1. Mayor capacidad de presión: El mayor espesor de pared permite que la tubería SCH 80 soporte presiones internas significativamente más altas de forma segura.
2. Mayor resistencia mecánica: Ofrece mayor resistencia a impactos, vibraciones y cargas externas.
3. Integridad de la rosca: El mayor espesor de pared proporciona más material para roscas más resistentes y profundas, reduciendo el riesgo de fugas en las conexiones roscadas.
4. Resistencia a la corrosión y al desgaste: El mayor espesor de pared ofrece un margen más amplio para la corrosión o la abrasión durante la vida útil de la tubería.
Sin embargo, estas ventajas conllevan ciertas desventajas: la tubería SCH 80 es más pesada, más cara y tiene un diámetro interno menor (lo que reduce la capacidad de flujo) en comparación con la SCH 40 para el mismo diámetro externo.
△ Necesita comparar la SCH 80 con la SCH 40 para su proyecto específico?
Consulte nuestra guía de selección detallada:
[Tubería cédula 40 vs. cédula 80: Guía de selección].
Preguntas frecuentes (FAQ):
1. Cuál es el espesor de la tubería cédula 80?
El espesor exacto de la tubería cédula 80 depende de su diámetro nominal (NPS). A continuación se muestran el espesor de pared y el diámetro exterior (DE) correspondiente para los tamaños más solicitados:
● Tubería de 2 pulgadas, cédula 80: espesor de pared de 5,54 mm (DE: 60,3 mm)
● Tubería de 3 pulgadas, cédula 80: espesor de pared de 7,62 mm (DE: 88,9 mm)
● Tubería de 4 pulgadas, cédula 80: espesor de pared de 8,56 mm (DE: 114,3 mm)
● Tubería de 6 pulgadas, cédula 80: espesor de pared de 10,97 mm (DE: 168,3 mm)
● Tubería de 8 pulgadas, cédula 80: espesor de pared de 12,70 mm (DE: 219,1 mm)
● Tubería de 10 pulgadas, cédula 80: espesor de pared de 15,09 mm (DE: 273,0 mm)
Para todos los demás tamaños, consulte la tabla de dimensiones completa que se encuentra arriba. Recuerde que, para el mismo NPS, el diámetro exterior (DE) permanece constante independientemente del cédula; solo cambian el espesor de la pared y el diámetro interior (DI).
2. Cuánto pesa la tubería cédula 80?
El peso de la tubería cédula 80 depende de su tamaño, material y longitud. Puede calcularlo con la siguiente fórmula:
Peso por metro (kg/m) = [Diámetro exterior (mm) - Espesor de pared (mm)] × Espesor de pared (mm) × 0,02466
Por ejemplo, para una tubería de acero al carbono SCH 80 de 2":
(60,3 - 5,54) × 5,54 × 0,02466 ≈ 7,47 kg/m
Los pesos de la tabla anterior corresponden al acero al carbono (densidad ~7,85 g/cm³). El
acero inoxidable (304/316) es aproximadamente un 1-2% más pesado debido a su mayor densidad (~7,93 g/cm³), mientras que el acero aleado es muy similar al acero al carbono.
3. Cuál es la presión nominal de la tubería cédula 80?
La presión nominal de la tubería cédula 80 no es un valor fijo. Depende de tres factores: el diámetro de la tubería, el grado del material y la temperatura de funcionamiento.
● Para el
acero al carbono ASTM A106 Gr.B a temperatura ambiente, la presión nominal teórica para una tubería de 1" SCH 80 es de aproximadamente 2200 psi, mientras que para una de 6" SCH 80 es de aproximadamente 1000 psi.
● A medida que aumenta la temperatura, la presión nominal disminuye.
● Los diferentes materiales (por ejemplo, el acero inoxidable 304) tendrán diferentes presiones nominales.
Para consultar una tabla completa de presiones nominales, consulte nuestra guía:
[Tabla comparativa de presiones nominales SCH 40 vs. SCH 80].
4. Cómo se compara SCH 80 con SCH 40?
La principal diferencia radica en el espesor de la pared. SCH 80 suele ser entre un 30 % y un 100 % más grueso que SCH 40 para el mismo diámetro de tubería, lo que lo hace significativamente más resistente, pesado y capaz de soportar presiones más altas. Por ejemplo, una tubería de 2 pulgadas SCH 80 tiene un espesor de pared de 5,54 mm, mientras que SCH 40 tiene un espesor de 3,91 mm. Pared.
Para una tabla comparativa completa que abarque todos los tamaños, pesos, costos y pautas de aplicación, consulte nuestra guía especializada:
[Cédula 40 vs. Cédula 80: Guía de selección].
5. Dónde se utiliza la tubería cédula 80?
Debido a su pared más gruesa y mayor resistencia, la tubería cédula 80 se utiliza comúnmente en:
● Sistemas de fluidos de alta presión (petróleo, gas, vapor, sistemas hidráulicos)
● Plantas de procesamiento químico y petroquímico
● Ambientes corrosivos o abrasivos
● Sistemas de protección contra incendios (redes de rociadores)
● Aplicaciones que requieren alta resistencia mecánica y márgenes de seguridad
6. Se puede roscar la tubería cédula 80?
Sí. De hecho, debido a que la tubería cédula 80 tiene una pared más gruesa que la cédula 40, proporciona más material para el roscado, lo que resulta en roscas más profundas y resistentes. Esto la convierte en la opción preferida para conexiones roscadas de alta presión donde la integridad de la junta es fundamental.
