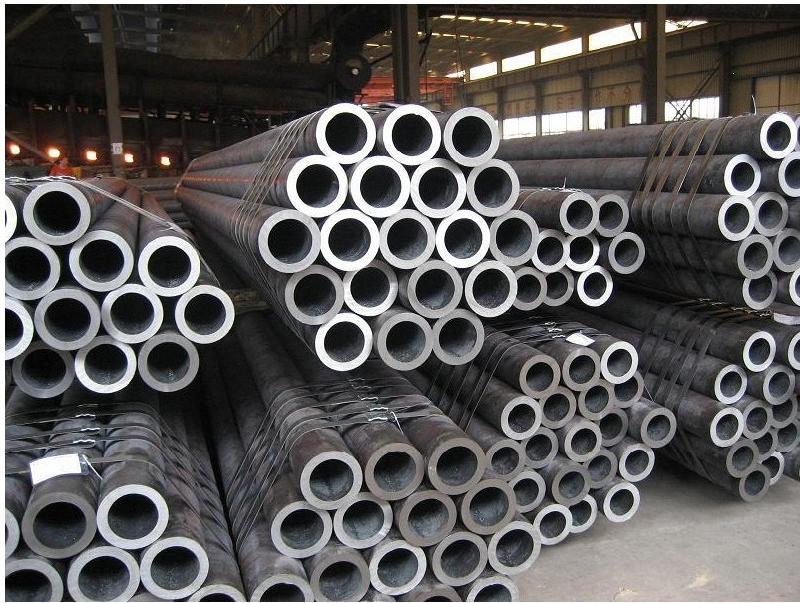

Tubería cédula 40 vs. Tubería ​cédula 80

Cuál es la tubería cédula?

Una tabla de tuberías (SCH) es una medida del espesor de pared nominal de una tubería de acero.

En el pasado, los fabricantes de metal utilizaban tres dimensiones de tubería: estándar, extrafuerte y doble extrafuerte. Sin embargo, tener estas tres dimensiones indeterminadas no fue útil. Actualmente, existen alrededor de 10 grados SCH estandarizados para tuberías de acero (como SCH 5S, 10S, 10, 40, 80, 120, 160, XXS, etc.). Si bien puede haber más en la lista, muchos no se utilizan comúnmente (como SCH 20, 30, 60, 100, 140). No son adecuados para todos los diámetros de tubería. Los más utilizados en ingeniería son la cédula 40 y la cédula 80.

Los números con el sufijo "S", como 10S y 40S, se utilizan específicamente para las normas de tuberías de acero inoxidable (ANSI B36.19). Para tuberías de pequeño diámetro, el espesor de pared puede ser el mismo que el de las tuberías de acero al carbono con el mismo número (ANSI B36.10); sin embargo, para tuberías de gran diámetro, el espesor de pared suele ser menor para optimizar el uso del material y la economía. STD y XS son designaciones antiguas, ahora generalmente equivalentes a SCH 40 y SCH 80 en las normas, respectivamente.

Qué es la tubería cédula 40?

La tubería de acero cédula 40 (SCH 40) es un tipo de especificación de tubería que representa el espesor de la pared y la capacidad de soportar presión de la tubería.

Según la norma estadounidense de tuberías ANSI/ASME B36.10M, las especificaciones específicas de las tuberías de acero SCH 40 son:
Diámetro exterior: 1/8 de pulgada ~ 30 pulgadas, amplio rango, que cubre diversas aplicaciones de tuberías.
Grosor de la pared: 0,040 pulgadas, aproximadamente 1,016 mm.
Relación diámetro nominal: 0,85 (D/t).
El límite elástico mínimo especificado por la norma: 35000PSI o 240Mpa.

Presión de trabajo estándar: hasta 700 PSI, aproximadamente 48,3 bar.

Qué es la tubería cédula 80?

La tubería de acero cédula 80 (SCH 80) también es un tipo de especificación de tubería que representa un mayor espesor de pared y una mayor capacidad de carga de presión de la tubería.
El espesor de la pared de la tubería SCH 80 es 80 × 1/1000 = 0,080 pulgadas = 2,032 mm, que es el doble de espesor que el del SCH 40.

Según la norma estadounidense de tuberías ANSI/ASME B36.10M, las especificaciones específicas de las tuberías de acero SCH 80 son:
Diámetro exterior: 1/8 de pulgada ~ 30 pulgadas, el rango es el mismo que el del SCH40, pero también más amplio.
Espesor de la pared: 0,080 pulgadas, aproximadamente 2,032 mm, 2 veces mayor que el SCH40.
Relación de diámetro nominal: 0,43 (D/t).
El límite elástico mínimo especificado por la norma: 35000PSI o 240Mpa, lo mismo que SCH 40.
Presión de trabajo estándar: hasta 3000 PSI, aproximadamente 207 bar, mucho más alta que SCH 40.

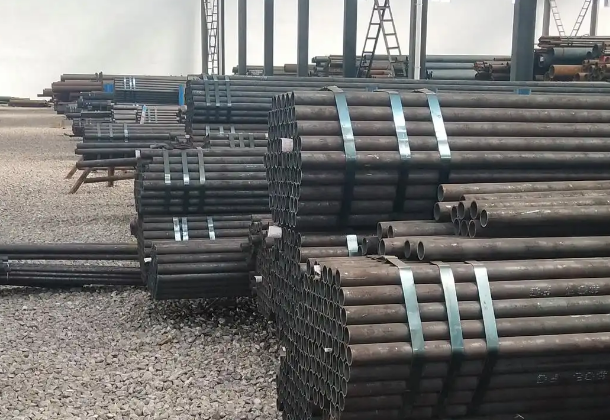

Tubería cédula 40 vs Tubería cédula 80:

1. Espesor de la pared: las tuberías cédula 80 tienen una pared más gruesa que las tuberías cédula 40 para el mismo NPS. El mayor espesor de pared hace que las tuberías Schedule 80 sean más robustas y capaces de soportar presiones más altas y cargas más pesadas.
2. Peso: el peso de la tubería cédula 40 depende de su longitud y composición del material, pero es menor que el peso de la tubería cédula 80 debido a la pared más delgada.
3. Clasificación de presión: debido a su pared comparativamente más delgada, la tubería cédula 40 tiene una clasificación de presión más baja que la tubería cédula 80.
4. Las tuberías cédula 80 pueden soportar presiones más altas y se usan comúnmente en aplicaciones de servicio pesado.
5. Costo: en lo que respecta al costo, las piezas de plomería Schedule 40 suelen ser más asequibles que las fabricadas con Schedule 80. La razón detrás de la diferencia de precio es que Sch 80 tiene una pared lateral más gruesa que Sch 40, lo que requiere más material para su fabricación. Además, las tuberías Sch 80 suelen venir con colorantes añadidos, lo que también aumenta los costes de producción.

Tubería Schedule 40 vs. Schedule 80: Cómo elegir?

1) Casos para elegir la tubería Schedule 40 (SCH 40)

La tubería SCH 40 es una opción estándar económica cuando su proyecto cumple con las siguientes características:
1. Transporte de fluidos a baja presión: Suministro de agua fría/caliente, sistemas de drenaje, tuberías de aire comprimido a baja presión (generalmente < 1,6 MPa) dentro de edificios.
2. Aplicaciones estructurales generales: Barandillas, soportes para equipos, estructura de edificios.
3. Ventilación y aire acondicionado (HVAC): Conductos de ventilación, drenaje de condensado de HVAC.
4. Obras temporales o con presupuesto limitado: Proyectos donde el costo es una consideración primordial o proyectos que requieren un uso a corto plazo.

2) Escenarios para elegir tubería Schedule 80 (SCH 80)

La tubería SCH 80 es una opción esencial para garantizar la seguridad y la durabilidad en proyectos que implican las siguientes condiciones exigentes:
1. Sistemas de media y alta presión: Oleoductos y gasoductos, tuberías de procesos industriales, agua de alimentación de calderas, sistemas de vapor de alta presión.
2. Ambientes corrosivos o altamente abrasivos: Para el transporte de fluidos químicos, lodos o en ambientes altamente abrasivos (como minas).
3. Altos requisitos de seguridad: Redes de aire comprimido, redes de sistemas de rociadores contra incendios y aplicaciones que requieren un mayor factor de seguridad.
4. Ambientes con alta tensión mecánica: Aplicaciones susceptibles a impactos externos, vibraciones o que requieren mayor resistencia estructural.
5. Aplicaciones de alta presión con conexiones roscadas: En sistemas de alta presión que requieren conexiones roscadas, el mayor espesor de pared de la tubería SCH 80 garantiza la resistencia de la rosca y un amplio margen de seguridad.

Conclusión:

En ambientes interiores secos, templados o de baja presión, no corrosivos y de bajo costo, el acero SCH 40 ofrece la mejor relación calidad-precio. Sin embargo, en aplicaciones de alta presión, alta temperatura, corrosivas, altamente abrasivas o con estrictos requisitos de seguridad y vida útil, el acero SCH 80 es una opción más confiable, segura y duradera.
