Forma completa de tubería de acero de ERW

Qué significan las siglas ERW?

La tubería de acero ERW, también conocida como tubería de acero soldada por resistencia eléctrica con costura recta de alta frecuencia, se denomina comúnmente tubería ERW.

Para comprender la tubería de acero ERW, es fundamental entender tres características clave:

● Calentamiento por resistencia: Utiliza el calor generado por la corriente eléctrica que pasa a través del borde de la tira de acero como fuente de calor.
● Soldadura por presión: Aplica presión mecánica simultáneamente con el calentamiento para fusionar los bordes de la tira de acero.
● Sin material de aporte: La soldadura se forma mediante la fusión del material base de la propia tira de acero, sin añadir alambre ni fundente.

Esta es la diferencia esencial entre la tubería de acero ERW y la tubería soldada convencional o la tubería soldada por arco sumergido.

La tubería de acero ERW no es igual que la tubería soldada convencional: la tubería soldada convencional puede utilizar soldadura por arco sumergido (con material de aporte), mientras que la soldadura de la tubería de acero ERW se forma completamente por la fusión del propio material base. Por lo tanto, la composición de la soldadura es consistente con el material base, lo que constituye una razón clave por la que sus propiedades mecánicas son superiores a las de la tubería soldada convencional.

Proceso de fabricación de la tubería de acero ERW:

El proceso de fabricación de la tubería de acero ERW se resume en dos pasos principales: doblado en frío y soldadura por resistencia eléctrica.

1. Preparación de la materia prima: Se seleccionan bobinas de fleje de acero laminado en caliente de alta calidad.
2. Conformado del fleje: Los flejes de acero planos se doblan gradualmente en frío a temperatura ambiente para formar tubos abiertos mediante rodillos de conformado.

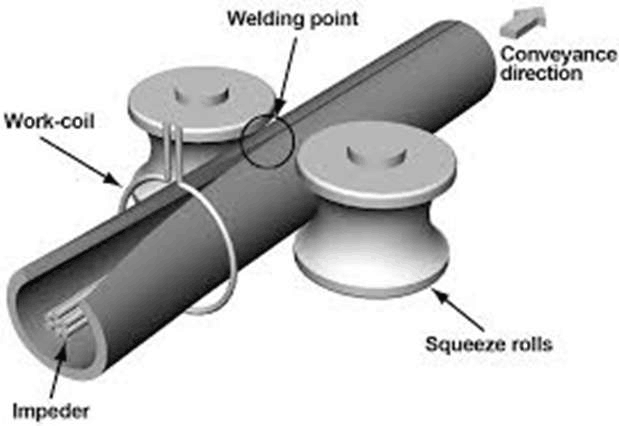

3. Soldadura por resistencia de alta frecuencia: Se aplica una corriente de alta frecuencia a través de ambos bordes del fleje de acero, utilizando el calor de resistencia para calentar instantáneamente los bordes a la temperatura de soldadura. A continuación, unos rodillos de extrusión aplican presión para fusionar firmemente los bordes; todo el proceso no requiere ningún tipo de alambre de relleno.

4. Desbarbado: Se eliminan las rebabas sobrantes de las superficies internas y externas de la soldadura mediante herramientas especializadas para garantizar una pared interna lisa.
5. Tratamiento térmico de la soldadura: La zona de soldadura se somete a un tratamiento de normalización o revenido en línea.
6. Dimensionamiento, enderezado, ensayos no destructivos y ensayos hidrostáticos: El conformado final y la verificación de calidad se realizan según las normas.

Este proceso confiere a las tuberías de acero ERW una ventaja integral: alta eficiencia de producción, bajo coste, alto aprovechamiento del material y facilidad de automatización.

Calidad de la soldadura de tuberías ERW:

La soldadura es crucial para la calidad de las tuberías de acero ERW. La industria suele medir su nivel de calidad en función de dos parámetros:

a. Sin fisuras geométricas
Esto se refiere al grado de eliminación de rebabas internas y externas en la soldadura. Gracias a las continuas mejoras en los sistemas de eliminación de rebabas internas y en las estructuras de las herramientas, las rebabas internas de las tuberías de acero ERW de gran y mediano diámetro ahora se pueden controlar dentro del rango de -0,2 mm a +0,5 mm, lo que mejora significativamente la suavidad de la pared interior.

b. Sin fisuras físicas
Esto se refiere a si la microestructura y las propiedades de la zona de soldadura son consistentes con el material base. Durante la soldadura de alta frecuencia, se genera un gradiente de temperatura cerca del borde de la pieza en bruto, formando múltiples regiones características como la zona de fusión, la zona de semifusión, la zona sobrecalentada, la zona normalizada, la zona parcialmente normalizada y la zona templada. En la zona sobrecalentada (temperatura >1000 °C), los granos de austenita crecen rápidamente, formando fácilmente una microestructura dura y frágil al enfriarse. Junto con las tensiones de soldadura, esto provoca una disminución de las propiedades mecánicas de la zona de soldadura.

Para solucionar este problema, las líneas de producción ERW avanzadas suelen emplear un tratamiento térmico en línea de la soldadura: un dispositivo de calentamiento por inducción de media frecuencia calienta la zona de soldadura a la temperatura AC3 (aproximadamente 927 °C), seguido de un enfriamiento por aire o agua. Mediante el refinamiento de la microestructura y el alivio de tensiones, las propiedades mecánicas generales de la zona de soldadura se aproximan o incluso alcanzan el nivel del material base.

Actualmente, el coeficiente de resistencia de la soldadura de las máquinas ERW avanzadas en todo el mundo puede alcanzar 1,0, lo que significa que la resistencia de la soldadura coincide perfectamente con la del material base, dificultando su distinción tanto por su apariencia como por su rendimiento.

Diferencias entre tuberías de acero ERW y tuberías de acero sin costura:

La principal diferencia entre las tuberías de acero ERW y las tuberías de acero sin costura radica en la presencia o ausencia de soldaduras:

Comparación de dimensiones	Tubería de acero ERW	Tubería de acero sin costura
Proceso de producción	Doblado en frío + soldadura por resistencia eléctrica	Perforación y extrusión/estirado de acero redondo mediante calentamiento
Soldadura	Con soldadura longitudinal	Sin soldadura
Materias primas	Banda/bobina de acero laminado en caliente	Palanquilla redonda de acero macizo
Precisión del espesor de pared	Uniforme, controlable dentro de ±0,2 mm	Presenta desviación en el espesor de pared
Costo	Menor	Mayor

Las tuberías de acero ERW utilizan bobinas laminadas en caliente como materia prima, lo que resulta en una buena uniformidad del espesor de pared (controlable dentro de ±0,2 mm). Esta ventaja es incluso superior a la de las tuberías sin costura en algunas aplicaciones de pared delgada.

Aplicaciones de las tuberías de acero ERW:

Las tuberías de acero ERW se utilizan ampliamente para el transporte de materiales gaseosos y líquidos como petróleo, gas natural, agua y vapor. Pueden satisfacer diversas necesidades de oleoductos y gasoductos de media y baja presión y actualmente ocupan una posición importante en el sector del transporte por oleoductos a nivel mundial.

En los últimos años, las tuberías de acero ERW que cumplen con la norma API 5L se han convertido en una de las opciones más comunes para las tuberías troncales de media presión en proyectos de gasoductos urbanos. Los extremos de las tuberías están biselados según los requisitos estándar y se entregan en longitudes fijas para facilitar la soldadura in situ. Haga clic aquí para obtener más información sobre la norma y el grado de tubería de línea API 5L ERW.

Además, las tuberías de acero ERW se utilizan ampliamente en estructuras de edificios, fabricación de maquinaria y la industria automotriz debido a su alta rentabilidad y precisión dimensional estable.

Preguntas frecuentes (FAQ):

P1: Pueden las tuberías de acero ERW reemplazar a las tuberías de acero sin costura?

Pueden reemplazarlas parcialmente, pero no por completo.

La clave reside en las condiciones de operación. La tecnología moderna de tuberías de acero ERW ha mejorado significativamente. Los productos de alta calidad, tras el tratamiento térmico de soldadura y las pruebas no destructivas al 100%, pueden alcanzar un coeficiente de soldadura de 1,0, con un rendimiento similar al de las tuberías sin costura. Sin embargo, en entornos extremos, las ventajas generales de las tuberías sin costura siguen siendo insustituibles.

P2: Qué relación existe entre las tuberías de acero ERW y las tuberías soldadas por alta frecuencia (HFW)?

La HFW es una variante de alta frecuencia de la ERW. La ERW (Onda Eléctrica Afectada por Calor) se clasifica en baja, media y alta frecuencia según su frecuencia. La soldadura por alta frecuencia (HFW, frecuencia ≥ 100 kHz) es el proceso principal para la ERW, lo que resulta en una zona afectada por el calor menor y soldaduras de mayor calidad. En la norma API 5L, la HFW suele figurar por separado y se considera una tubería ERW de alta calidad.

P3: Son adecuadas las tuberías de acero ERW para aplicaciones de alta presión?

Son adecuadas para aplicaciones de presión media y baja. Generalmente, la presión de diseño de las tuberías de acero ERW no supera los 20 MPa. Para tuberías principales de alta presión o entornos altamente corrosivos (como aquellos que contienen medios ácidos de H₂S), se deben seleccionar tuberías sin costura o tuberías HFW especialmente diseñadas.

P4: Qué significa ERW en soldadura?

ERW significa Soldadura por Resistencia Eléctrica. Es un proceso de soldadura que utiliza calor por resistencia eléctrica para unir los bordes de los metales y luego aplica presión para formar la soldadura, sin utilizar material de aporte.
