Tuberías BS 1387: dimensiones, clases B/C y aplicaciones

Qué es la BS 1387?

La norma BS 1387:1985 es una norma británica fundamental que establece los requisitos para tuberías de acero (tanto galvanizadas como no galvanizadas). Su título completo es "Especificación para tubos y elementos tubulares de acero con rosca y manguito, y para tubos de acero de extremos lisos aptos para soldadura o roscado según las roscas para tuberías BS 21".

Define tres series de espesor de pared: Ligera (pared fina), Media (pared de espesor medio) y Pesada (pared gruesa). Aunque la norma ha sido sustituida por la EN 10255, sigue siendo una referencia habitual en proyectos existentes y en los mercados de la Commonwealth.

Denominaciones comunes: En el mercado, a las tuberías de acero que cumplen con la norma BS 1387 se las suele denominar "tuberías para gas" o "tuberías para agua y gas".

Características principales:

Material: Tubería de acero especificada, disponible en versiones galvanizada o negra (sin galvanizar).

Proceso de fabricación:
Las tuberías de acero BS 1387 se fabrican mediante procesos que incluyen soldadura de alta frecuencia (HFW) y laminado en caliente sin costuras. Estas tuberías se someten a pretratamiento, esmerilado y recubrimiento por pulverización para garantizar un recubrimiento uniforme y nivelado.

Galvanizado en caliente:

Las tuberías de acero BS 1387 se pueden galvanizar en caliente para mejorar la resistencia a la corrosión y la vida útil. El galvanizado en caliente es un proceso en el que el metal fundido reacciona con una matriz de hierro para crear una capa de aleación que une la base y el recubrimiento. Este tratamiento produce un recubrimiento uniforme con fuerte adhesión y una larga vida útil.

▶ Para especificaciones detalladas de galvanizado (redondo, cuadrado y rectangular), consulte nuestra sección sobre [Tubería de acero galvanizado por inmersión en caliente BS 1387].

Tipos de extremos:
Atornillados y encastrados: Tuberías con extremos roscados y encastrados para conexión.

Extremo liso: Tuberías con extremos lisos aptos para soldar o atornillar a roscas de tubería BS 21.

Dimensiones y pesos según la norma BS 1387

La siguiente tabla muestra las dimensiones y los pesos teóricos según la norma BS 1387 para las series Ligera, Media y Pesada. Los pesos de las series Media y Pesada son idénticos a los de las series Media y Pesada de la norma IS 1239.

Notas:
Equivalencia con BS 1387: Las tuberías IS 1239 de peso medio y pesado son idénticas a las BS 1387 de peso medio y pesado. Los compradores de Oriente Medio y de los mercados de la Commonwealth pueden utilizar esta tabla directamente para pedidos de IS 1239; no es necesaria ninguna conversión.
Tuberías galvanizadas: El galvanizado por inmersión en caliente añade aproximadamente entre un 3 % y un 6 % al peso, dependiendo del espesor del recubrimiento de zinc (típicamente de 50 a 100 μm).
Longitud: Estándar de 5,5 m, 5,8 m, 6 m, 11,8 m o 12 m. Longitudes personalizadas disponibles bajo pedido.

▶ Para consultar los datos completos de peso de la norma IS 1239, vea nuestra [Tabla de pesos de tuberías MS ERW].

BS 1387 Clase B vs. Clase C

Las clases B y C de la norma BS 1387 se refieren al peso del recubrimiento de zinc, no al espesor de pared ni a la clasificación de presión.

El objetivo del galvanizado es formar una capa protectora sobre la superficie del acero para prevenir el óxido y la corrosión. La Clase C requiere una capa de zinc más gruesa que la Clase B, proporcionando así una protección contra la corrosión más duradera y resistente.

Comparación	Clase B (Galvanizado Ligero)	Clase C (Galvanizado Pesado)
Peso del recubrimiento de zinc (≥g/m²)	375	475
Espesor aproximado (μm)	~55	~67
Resistencia a la corrosión	Moderada	Más fuerte
Entorno adecuado	Interior, corrosión leve	Exterior, enterrado, costero, industrial
Aplicaciones típicas	Tuberías de agua interiores, tuberías de aire comprimido	Barandillas, andamios, tuberías enterradas, zonas de alta salinidad
Aspecto superficial	Más liso, más uniforme	Más rugoso, floraciones de zinc más visibles
Costo	Ligeramente menor	Mayor

Relación con las categorías Ligera/Media/Pesada:
Los términos Ligera, Media y Pesada se refieren al espesor de pared (resistencia mecánica). Las clases B y C se refieren al peso del recubrimiento de zinc (resistencia a la corrosión). Son parámetros independientes; por ejemplo, se puede solicitar una tubería de "categoría Media, clase C".

Tipos y clasificaciones de la norma BS 1387:

La norma BS 1387 clasifica las tuberías de acero según su proceso de fabricación, espesor de pared y revestimiento:

1. Clasificación por tipo y espesor de pared

Servicio ligero (pared delgada): Adecuado para aplicaciones con condiciones de trabajo relativamente exigentes, como tuberías de agua en interiores.
Servicio medio (pared media): El tipo más utilizado, adecuado para sistemas generales de agua, gas y aire. Servicio pesado (pared gruesa): Adecuado para aplicaciones que requieren una resistencia mecánica más exigente, como tuberías enterradas o zonas sujetas a impactos externos.

2. Clasificación por revestimiento

Tubería de acero galvanizado (GI): El galvanizado por inmersión en caliente se aplica tanto a la superficie interior como a la exterior de la tubería, lo que proporciona una excelente resistencia a la oxidación y la corrosión. Este es el tipo más común y tiene un color gris plateado.

Tubería de acero negra: La tubería de acero sin galvanizar presenta una capa de óxido negro en la superficie. Presenta poca resistencia a la corrosión y generalmente requiere un tratamiento anticorrosivo, como pintura, antes de su uso.

Propiedades mecánicas y ensayos según la norma BS 1387

La norma BS 1387 establece requisitos claros en cuanto a propiedades mecánicas y ensayos para garantizar que las tuberías soporten la presión de los fluidos y los esfuerzos mecánicos durante su servicio.

1. Resistencia a la tracción: La norma especifica una resistencia a la tracción mínima de aproximadamente 320 MPa para las tuberías de las series media y pesada. Esto asegura que la pared de la tubería pueda resistir la presión interna sin deformarse.
2. Ensayo de aplastamiento: Se aplasta un anillo cortado de la tubería entre dos placas paralelas hasta alcanzar una distancia especificada. La soldadura y la pared de la tubería no deben presentar grietas ni signos de fallo. Este ensayo verifica la ductilidad y la calidad de la soldadura.
3. Ensayo de doblado: Se dobla una probeta hasta un ángulo especificado. No se permiten grietas en la superficie exterior. Esto confirma que la tubería puede doblarse o conformarse en obra sin fracturarse.
4. Ensayo hidrostático: Cada tubería se somete a un ensayo hidrostático a una presión especificada antes de salir de fábrica. Es un ensayo obligatorio para todas las tuberías BS 1387 con el fin de garantizar la estanqueidad y la resistencia de la pared.

5. Extremos roscados: Los extremos de las tuberías se mecanizan con roscas cónicas estándar (BS 21, actualmente ISO 7-1), lo que permite conectarlas a codos, tees y racores sin necesidad de soldadura. Al sustituir tuberías BS 1387 antiguas, mida siempre el diámetro exterior para confirmar la especificación; una discrepancia en las medidas puede provocar fugas en las conexiones roscadas.

Aplicaciones típicas de la norma BS 1387:

1. Sistemas de suministro de agua y drenaje en edificios: Especialmente tuberías de agua fría.
2. Tuberías de distribución de gas: Redes de gas de baja presión, tanto interiores como exteriores.
3. Aplicaciones estructurales: Andamios, estructuras de soporte, cercados, barandillas y estructuras de apoyo.
4. Tubería de protección contra incendios: tuberías galvanizadas BS 1387 para sistemas de rociadores, redes de protección contra incendios y aplicaciones de tubería roja para incendios.
5. Tuberías industriales: Tuberías industriales generales de baja presión.

Estado actual y normas de sustitución:

Estado de la norma: BS 1387 vs. EN 10255
La norma BS 1387 ha sido sustituida por la EN 10255 ("Tubos soldados de acero no aleado aptos para accesorios roscados y de compresión"). La EN 10255 es su sucesora más directa y también especifica series de pared fina, media y gruesa. Las dimensiones y aplicaciones son muy similares, y ambas normas están armonizadas técnicamente.

Serie EN 10305: "Tuberías de acero para fines de precisión"
ISO 65: "Tuberías de acero al carbono aptas para roscas ISO 7-1"

Nota importante:
Aunque la norma BS 1387 ha sido sustituida, aún se utiliza en las siguientes situaciones:

1) Mantenimiento y renovación de instalaciones existentes.

2) Algunos países y regiones que aún utilizan el sistema de normas británicas.

3) Por costumbre, los usuarios aún denominan tuberías BS 1387 a las tuberías de acero que cumplen con normas más recientes, como la EN 10255.

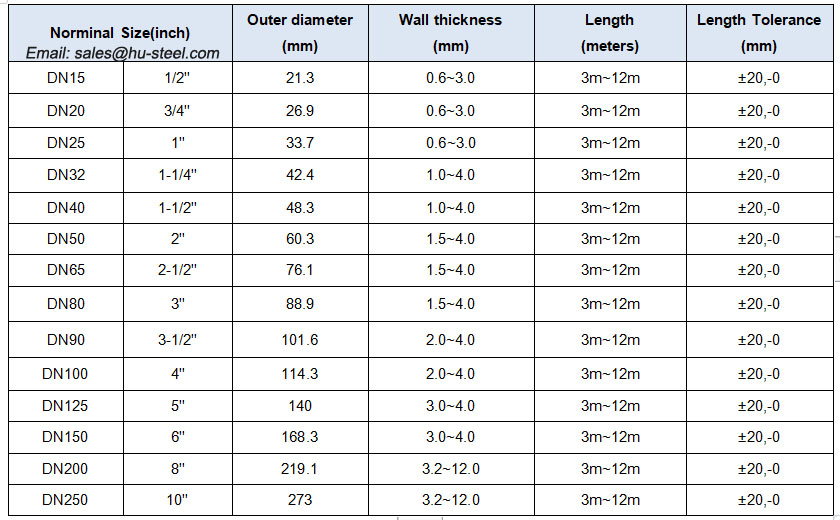

Dimensiones de tubos redondos según la norma BS 1387

Consejos de compra:

Al solicitar o reemplazar una tubería galvanizada BS 1387, deberá especificar:

Diámetro nominal: p. ej., 1/2", 1", 2"
Espesor de pared: Ligero, medio o pesado
Recubrimiento: Galvanizado (Clase B o C) o negro
Tipo de extremo: Liso, roscado o con manguito (socket)
Longitud: 5,5 m, 6 m, 12 m o a medida

Si el entorno presenta un alto riesgo de corrosión (instalaciones en exteriores, enterradas o en zonas costeras) o si la sustitución de la tubería resulta difícil, recomendamos encarecidamente la Clase C (galvanizado pesado) para garantizar una mayor vida útil. Para aplicaciones generales en interiores, la Clase B suele ser suficiente.

Preguntas frecuentes

P1: Cuál es la diferencia entre las clases B y C de la norma BS 1387?
R: Clase B = galvanizado ligero (zinc ≥375 g/m², ~55 μm). Clase C = galvanizado pesado (zinc ≥475 g/m², ~67 μm). La Clase C ofrece una mayor protección contra la corrosión en entornos exteriores, enterrados o costeros.

P2: Cuál es la diferencia entre las categorías Ligera/Media/Pesada y las clases B/C de la norma BS 1387?
R: Ligera/Media/Pesada se refiere al espesor de la pared (resistencia mecánica). Clase B/C se refiere al peso del recubrimiento de zinc (resistencia a la corrosión). Son especificaciones independientes.

P3: Se pueden utilizar tuberías BS 1387 para sistemas de rociadores contra incendios?
R: Sí. Las tuberías galvanizadas BS 1387 (Clase B o C) se utilizan habitualmente en sistemas de rociadores contra incendios. Para entornos expuestos o corrosivos, se recomienda la Clase C.

P4: Dónde puedo encontrar el PDF de la norma BS 1387?
R: La norma completa está disponible a través de BSI. Esta página ofrece un resumen de las dimensiones principales y de los requisitos para las clases B y C.

Conclusión:

La norma BS 1387 es una norma clásica para tuberías de acero roscadas diseñadas para el transporte de fluidos a baja presión. Su rendimiento fiable, sus prácticas conexiones roscadas y su amplia aplicabilidad han causado una profunda impresión en todo el mundo, especialmente en los países de la Commonwealth y en regiones con una fuerte influencia del Reino Unido. Aunque ha sido sustituida por normas EN más modernas, sus requisitos técnicos y formatos de producto se mantienen en las normas más recientes. Al comprar o consultar sobre productos, asegúrese de confirmar si se requiere un cumplimiento estricto de la antigua norma BS 1387 o si son aceptables los productos que cumplen con sus equivalentes modernos, como la EN 10255.
