BS 1387 Tubería de acero galvanizada por inmersión en caliente

Qué es la tubería de acero galvanizado BS 1387?

La tubería de acero galvanizado BS 1387 es una tubería soldada o sin costura que cumple con la norma británica BS 1387 y ha sido galvanizada por inmersión en caliente. Es apta para el transporte de agua, gas y aire.

Estado de la norma: Aunque ha sido sustituida por normas europeas como la EN 10255, sigue utilizándose y citándose ampliamente en muchos sistemas antiguos y en regiones específicas. Al sustituir tuberías antiguas, mida el diámetro exterior para confirmar la especificación; una discrepancia podría provocar fugas en las conexiones roscadas.

Esta página trata sobre las tuberías BS 1387 galvanizadas por inmersión en caliente, incluyendo el proceso de galvanizado, los grados de recubrimiento de zinc y las especificaciones de los productos de sección redonda, cuadrada y rectangular. ▶ Para consultar la norma BS 1387 propiamente dicha, incluidas las dimensiones de las series ligera, media y pesada, visite nuestra sección sobre [Tuberías de acero BS 1387].

Proceso de galvanizado por inmersión en caliente

El galvanizado por inmersión en caliente consiste en sumergir una tubería de acero limpia en un baño de zinc fundido a aproximadamente 450 °C, formando una capa densa de aleación de zinc-hierro y zinc puro sobre la superficie. La capa de zinc actúa como una capa protectora de sacrificio; incluso si la superficie se raya, el zinc se oxidará antes que el hierro, protegiendo así la tubería.

El recubrimiento de zinc proporciona protección contra la corrosión, prolongando la vida útil de la tubería, especialmente en exteriores o entornos hostiles.

Propiedades clave de la tubería galvanizada por inmersión en caliente BS 1387

1. Resistencia a la corrosión: El recubrimiento de zinc ofrece protección a largo plazo contra el óxido y la corrosión, especialmente en entornos exteriores, enterrados o costeros.
2. Resistencia mecánica: Las tuberías galvanizadas BS 1387 poseen mayor resistencia mecánica que las tuberías de plástico y son más resistentes a los impactos.
3. Resistencia al fuego: La tubería de acero es incombustible y adecuada para sistemas de protección contra incendios, incluidas las redes de rociadores.
4. Métodos de conexión: Los extremos roscados se mecanizan con roscas cónicas estándar para tuberías (BS 21 / ISO 7-1), lo que facilita la instalación con codos, tes y uniones sin necesidad de soldadura.
5. Resistencia a la temperatura: Adecuada para aplicaciones de vapor a baja presión y agua caliente dentro de los límites operativos estándar.

Clases de espesor de pared

Las tuberías BS 1387 están disponibles en tres clases de espesor de pared:
● Ligera (Light): pared más delgada; para tuberías de agua en interiores y aplicaciones menos exigentes.
● Media (Medium): espesor de pared estándar; el tipo más común para sistemas de agua, gas y aire.
● Pesada (Heavy): pared más gruesa; para tuberías enterradas y aplicaciones que requieren mayor resistencia.

Clases de recubrimiento

Las tuberías galvanizadas BS 1387 están disponibles en dos clases de recubrimiento de zinc:

● Clase B: Galvanizado ligero (peso del recubrimiento de zinc aprox. ≥375 g/m²).
● Clase C: Galvanizado pesado (peso del recubrimiento de zinc aprox. ≥475 g/m²), que ofrece una mayor vida útil de protección contra la corrosión.

▶ Para consultar la tabla comparativa completa entre Clase B y Clase C, vea nuestra sección [Tubería de acero BS 1387 Clase B/C y aplicaciones].

Especificaciones de la tubería de acero galvanizado por inmersión en caliente BS 1387

Rango de tamaños de tubería galvanizada BS 1387

Parámetro	Rango
Tamaños comunes	1/4" – 4" (galvanizado por inmersión en caliente); 1/4" – 6" para Medio/Pesado
Diámetro exterior	13.7mm – 114.3mm (1/4" – 4"); hasta 168.3mm para 6"
Espesor de pared	2.0mm – 5.4mm (varía según clase y tamaño)
Tipo de proceso	Tubería sin costura o soldada
Formas	Redondo, cuadrado, rectangular, etc.
Longitudes	5,5 m, 5,8 m, 6 m, 11,8 m (comúnmente utilizadas para tuberías de rociadores contra incendios), 12 m o a medida
Normas	ASTM, DIN, JIS, BS, GB

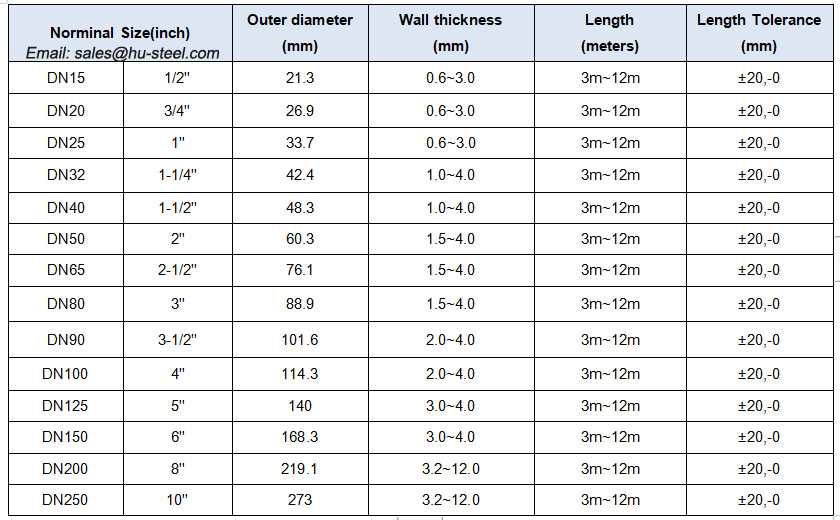

Especificación del tubo de acero galvanizado redondo

La norma BS 1387 abarca los tubos de acero galvanizado de sección circular con tamaños nominales desde DN15 hasta DN250. La siguiente tabla muestra los diámetros exteriores habituales, los rangos de espesor de pared y las longitudes estándar. El espesor de pared debe especificarse según los grados Ligero (Light), Medio (Medium) o Pesado (Heavy) de la norma BS 1387.

Especificación del tubo de acero galvanizado cuadrado

Los tubos cuadrados galvanizados están disponibles en tamaños que van desde 15×15 mm hasta 600×600 mm. Por lo general, se suministran conforme a la norma EN 10219 o equivalentes, con acabado galvanizado por inmersión en caliente. El rango de espesor de pared varía según el tamaño.

Especificación del tubo de acero galvanizado rectangular

Los tubos rectangulares galvanizados están disponibles en tamaños que van desde 20×30 mm hasta 500×450 mm. Por lo general, se suministran conforme a la norma EN 10219 o equivalentes, con acabado galvanizado por inmersión en caliente. El rango de espesor de pared varía según el tamaño.

Tratamiento de extremos de tubería:

Las tuberías se pueden suministrar con extremos lisos, roscados o de casquillo para adaptarse a diversos métodos de conexión.

Extremos roscados:
Los extremos de tubería se mecanizan generalmente con roscas cónicas estándar (como BS 21, ahora ISO 7-1), lo que facilita la instalación con accesorios roscados como codos, tes y uniones. Esto elimina la necesidad de soldadura y facilita la instalación.

Requisitos Estrictos de Prueba

La norma exige que cada tubería se someta a una prueba hidrostática para garantizar su estanqueidad y resistencia.

También se requieren pruebas de aplanamiento y abocardado para verificar la fabricación y la ductilidad.

Aplicaciones

1. Transporte de líquidos, agua y vapor a baja presión en edificios residenciales y comerciales, como tuberías de agua fría y sistemas de rociadores contra incendios.
2. Tuberías de Gas: Redes de distribución de gas a baja presión, tanto interiores como exteriores.
3. Adecuadas para aplicaciones de construcción, tanto interiores como exteriores, que requieren tuberías duraderas y resistentes a la corrosión.
4. Tuberías de Aire Comprimido: Transporte de aire comprimido a baja presión en talleres.

5 Estructuras de Edificación: Ampliamente utilizadas en andamios, invernaderos, cercas y otras aplicaciones estructurales.

Ventajas y desventajas de la tubería de acero galvanizado BS 1387

Ventajas:

1. Resistencia a la Corrosión: La capa galvanizada por inmersión en caliente proporciona protección contra la corrosión a largo plazo.

2. Alta resistencia: En comparación con las tuberías de plástico, presenta mayor resistencia mecánica y mayor resistencia a los impactos.

3. Fácil instalación: Las conexiones roscadas requieren menos herramientas y son fáciles de instalar en obra.
4. Resistencia al fuego: No es inflamable y es apto para sistemas de protección contra incendios.

Desventajas:
1. Pesado: Su transporte e instalación requieren más mano de obra que las tuberías de plástico.
2. Alta resistencia interna: La pared interior no es tan lisa como la de las tuberías de plástico, y la capa de zinc puede desprenderse o incrustarse tras un uso prolongado, lo que afecta al flujo.
3. Mayor coste: Los costes de material e instalación son superiores a los de muchas tuberías de plástico modernas (como PPR y PVC).

4. Obsoleto: Al ser una norma antigua, se recomienda su sustitución en nuevos proyectos.

Preguntas frecuentes

P1: Se pueden utilizar tuberías galvanizadas BS 1387 para sistemas de rociadores contra incendios?
R: Sí. Las tuberías galvanizadas BS 1387 (Clase B o C) se utilizan habitualmente en sistemas de rociadores contra incendios. Para entornos expuestos o corrosivos, se recomienda la Clase C.

P2: Cuánto peso añade el galvanizado por inmersión en caliente?
R: El galvanizado por inmersión en caliente añade aproximadamente entre un 3 % y un 6 % al peso de la tubería, dependiendo del espesor del recubrimiento de zinc (típicamente de 50 a 100 μm).

P3: Cuál es la diferencia entre BS 1387 y EN 10255?
R: La norma BS 1387 ha sido sustituida por la EN 10255, pero ambas están técnicamente armonizadas. La norma EN 10255 especifica series de pared fina, media y gruesa similares a las de la BS 1387.
