Tipos de tubería de revestimiento de perforación

En las operaciones de perforación y producción de yacimientos petrolíferos, "Casing" se refiere al tubo utilizado como revestimiento de un pozo para evitar que la pared del pozo fluya o colapse. Es una parte permanente bajo tierra y el fondo de la carcasa se fija con cemento. A veces el cemento vuelve a la superficie. La mayoría de los diámetros exteriores de las carcasas son de 114,3 mm o más. La tubería más interna del pozo se llama tubería. Los fluidos del fondo del pozo son llevados a la superficie a través de tuberías, que pueden separarse de la tubería de revestimiento mediante un separador de producción. La tubería a menudo se saca del pozo y, a veces, es necesario reemplazarla. La mayoría de los tubos de aceite tienen un diámetro exterior de 114,3 mm o menos.

Tipos de tubería de revestimiento de perforación:

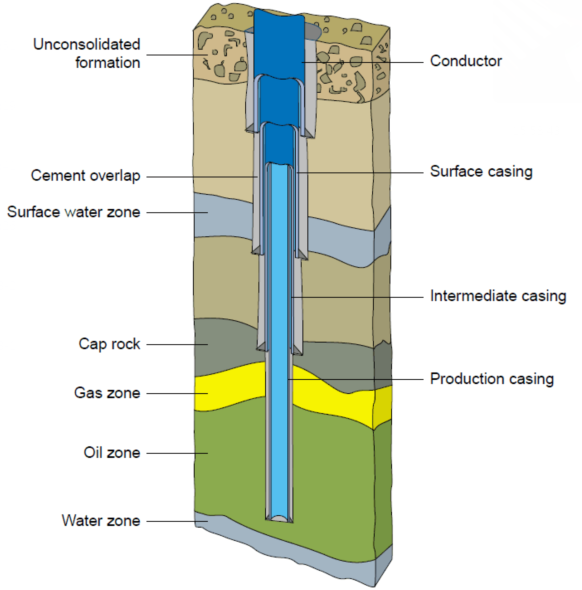

Los entornos de perforación a menudo requieren varias capas de tubería de revestimiento para lograr la profundidad total deseada del pozo. Cada capa de tripa se puede dividir en:

(1) Revestimiento del Conductor

Ubicado en la capa más externa del pozo, el conductor proporciona un soporte estructural fundamental para la cabeza del pozo y las operaciones de perforación posteriores. Su función principal es sostener el pozo durante la perforación y evitar que la grava superficial y la roca no consolidada caigan dentro del mismo. Equivale a la base de toda la estructura del pozo. El diámetro del revestimiento del conductor suele oscilar entre 20 y 36 pulgadas. En algunos contextos, cuando se enfatiza su función de soporte estructural, se le denomina "revestimiento estructural", pero no constituye un tipo independiente.

(2) Revestimiento de Superficie
La tubería de revestimiento de superficie se coloca debajo del conductor. Sus funciones incluyen: aislar los acuíferos de agua dulce para protegerlos de la contaminación, prevenir colapsos y fugas, aislar secciones débiles que no soportan la contrapresión del pozo, proporcionar una base estable para la instalación del preventor de reventones (BOP) y soportar el peso de todas las tuberías de revestimiento más pequeñas que se encuentran debajo.

En algunos contextos, la tubería de revestimiento superficial también se denomina "tubería estructural" cuando se destaca su función de soporte para el equipo de la cabeza del pozo. Los tamaños comunes son 13-3/8 pulgadas, 16 pulgadas y 9-5/8 pulgadas.

(3) Revestimiento Intermedio

Generalmente, el revestimiento intermedio es la sección más larga del pozo. Se utiliza para aislar formaciones problemáticas que se presentan durante la perforación, como zonas de alta presión, zonas de pérdida de circulación o secciones de sal. Ayuda a mantener la presión hidrostática en un nivel adecuado para prevenir reventones. En algunos casos especiales, el revestimiento intermedio también se utiliza para aislar capas de sal o capas de lutita expansivas y colapsables.

(4) Revestimiento de Producción

También conocida como revestimiento de la capa de petróleo, la tubería de revestimiento de producción es la última y más profunda del pozo. Proporciona una tubería permanente desde la formación productora hasta la superficie. Su función es separar la capa productora de otras formaciones, crear un pozo de trabajo de un diámetro determinado y proteger la tubería y el equipo de producción.

(5) Revestimiento
La función del revestimiento de la tubería de revestimiento es la misma que la de la tubería de revestimiento intermedia. El revestimiento se extiende desde el fondo del pozo hacia arriba, dentro de la tubería de revestimiento intermedia, pero no llega hasta la superficie. Los revestimientos se utilizan a menudo para ahorrar costos al no tener que extender toda la sarta de tubería hasta la superficie, logrando al mismo tiempo el objetivo de controlar la presión y aislar zonas.

En esencia, un revestimiento de tubería de revestimiento es una sarta de tubería de revestimiento suspendida de la zapata de la tubería de revestimiento anterior y generalmente cementada en toda su longitud. La instalación del revestimiento contribuye a un control y gestión más eficientes del pozo.

Comparación de la Profundidad de Perforación:

Tipo de revestimiento	Posición relativa	Profundidad típica
Revestimiento conductor	Capa más externa	20 – 100 m
Revestimiento superficial	Dentro del conductor, segunda capa	100 – 500 m
Revestimiento intermedio	Dentro del superficial, capa media	Cientos a miles de metros
Revestimiento de producción	Capa más interna, última capa	Más profunda (hasta el yacimiento)

Profundidad de Perforación y Lógica de Posición:

De superficial a profundo, de grande a pequeño: El proceso de perforación es como una carrera de relevos. Primero, se perfora un pozo grande y superficial desde la superficie y se instala el revestimiento conductor. Luego, se utiliza una broca más pequeña para perforar un pozo más profundo dentro del revestimiento conductor y se instala el revestimiento de superficie. Se repite este proceso, capa por capa, hasta instalar el revestimiento de producción final.

Progresión Funcional:
a. Conductores y Revestimiento de Superficie → Enfoque en un "Inicio Seguro": Abordan los problemas cerca del cabezal del pozo y a poca profundidad, priorizando la protección ambiental y el establecimiento de una plataforma de trabajo segura. Sin ellos, un pozo simplemente no puede perforarse.
b. Revestimiento Intermedio → Se centra en la "Garantía del Proceso": Aborda los obstáculos encontrados durante la perforación. Es dinámico y está diseñado a medida para garantizar que el equipo de perforación pueda alcanzar su objetivo de forma segura.
c. Revestimiento de Producción → Se centra en el "Objetivo Final": Aborda los problemas de producción a largo plazo durante todo el ciclo de vida del pozo de petróleo y gas. Su calidad e integridad están directamente relacionadas con la tasa de recuperación y el rendimiento económico del yacimiento.

Características únicas del "liner":
El liner no es una capa independiente de revestimiento, sino un proceso continuo. No se extiende hasta el cabezal del pozo, sino que está suspendido en la parte inferior del revestimiento superior. Puede ser un liner técnico o de producción. Sus principales ventajas son el ahorro de costos y la reducción de peso.

El significado del grado de acero para perforar tuberías de revestimiento:

En la norma API SPEC 5CT, la designación del grado de acero de las tuberías de revestimiento y producción de petróleo indica la resistencia mínima a la fluencia y las características generales de rendimiento de la tubería.

El número en el grado (por ejemplo, el "80" en N80) representa la resistencia mínima a la fluencia en 1000 psi (ksi). Por ejemplo, la tubería de revestimiento N80 tiene una resistencia mínima a la fluencia de 80 000 psi (aproximadamente 552 MPa).

La letra (por ejemplo, la "N" en N80) generalmente indica el tipo de rendimiento, como estándar (N) o para servicio en ambientes corrosivos (L). No sigue un orden alfabético para indicar los niveles de resistencia.

Los grados de acero para tuberías de revestimiento API 5CT más comunes incluyen J55, K55, N80, L80, P110 y Q125.

Preguntas frecuentes:

P1: Cuántas capas de revestimiento se necesitan normalmente para un pozo?
R: Depende de la profundidad del pozo y de la complejidad geológica. Generalmente, se necesitan al menos 3 capas (revestimiento de operación, revestimiento superficial y revestimiento de producción), y los pozos profundos pueden tener de 4 a 5 capas (incluidos el revestimiento técnico y el tubo de cola).

P2: Cuál es la diferencia entre el revestimiento conductor y el revestimiento superficial?
R: El revestimiento conductor es la capa más externa y superficial, y sirve principalmente como soporte estructural y para aislar las capas superficiales sueltas; el revestimiento superficial es más profundo y se utiliza para aislar las capas de agua dulce e instalar preventores de reventones.

P3: Influye significativamente el grado del acero del revestimiento (p. ej., J55, N80) en la selección?
R: Sí, mucho. El grado del acero determina la resistencia, la resistencia a la corrosión y la profundidad de uso del revestimiento. Los pozos profundos y de alta presión requieren aceros de mayor calidad (por ejemplo, revestimiento P110), y los entornos con presencia de azufre requieren aceros especiales resistentes a este elemento (por ejemplo, L80).

P4: Cuáles son las diferencias funcionales entre el revestimiento técnico y el revestimiento de producción?
R: El revestimiento técnico está orientado al proceso y se utiliza para aislar formaciones complejas que se presentan durante la perforación (alta presión, fugas, etc.); el revestimiento de producción es permanente y se utiliza para la vía final de producción de petróleo y gas.

P5: Cuándo se utiliza un revestimiento?
R: Cuando el pozo es profundo pero se desea reducir los costos del acero, se utiliza un revestimiento en lugar de un conjunto completo de revestimiento desde la cabeza del pozo. Este solo cubre la sección inferior del pozo y se instala en la parte inferior del revestimiento superior.
