Guía de diseño y operación para gasoductos de vapor de larga distancia

Selección de materiales para gasoductos:

Los gasoductos de transmisión de vapor de larga distancia tienen requisitos de materiales muy estrictos. En primer lugar, dada la alta temperatura del vapor, el material del gasoducto debe presentar una excelente resistencia a altas temperaturas.

Entre los materiales resistentes a altas temperaturas más comunes se incluyen el acero al carbono de alta calidad (como el 20G), el acero aleado resistente al calor (como el 15CrMoG y el 12Cr1MoVG) y el acero inoxidable (como el 1Cr18Ni9Ti), utilizados en condiciones corrosivas o de temperaturas ultraaltas. Estos materiales mantienen buenas propiedades mecánicas y resistencia a la corrosión a altas temperaturas, lo que garantiza la durabilidad del gasoducto. La selección de materiales debe cumplir con las normas pertinentes.

Además, el espesor de la pared también es un factor importante en la selección. Para soportar las fluctuaciones de presión y temperatura del vapor, el gasoducto debe poseer suficiente resistencia y estabilidad. Esto generalmente implica la selección de tuberías de acero con el espesor de pared adecuado. El espesor de la pared debe calcularse y determinarse según la presión de diseño, la temperatura, el diámetro de la tubería y la tensión admisible del material, utilizando fórmulas estándar para garantizar que la tubería no se deforme ni se rompa durante su uso prolongado.

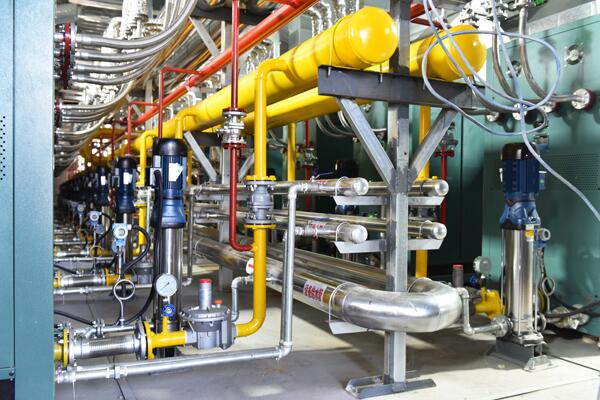

Diseño y disposición de la tubería:

El diseño de tuberías de transmisión de vapor de larga distancia debe considerar plenamente las características del vapor y las pérdidas de energía durante la transmisión. Para minimizar las pérdidas de calor y presión, se deben utilizar diámetros de tubería mayores siempre que sea posible, cumpliendo con los requisitos del proceso, y se debe controlar estrictamente el número de codos, tes, válvulas y otros componentes de resistencia local. Cuando los codos sean inevitables, se debe priorizar la curvatura con radios de curvatura amplios. Al mismo tiempo, los dispositivos de soporte y fijación de la tubería deben disponerse racionalmente para reducir el impacto de la vibración y la tensión térmica.

Además, el diseño debe considerar la expansión y contracción de la tubería. Bajo la influencia del vapor a alta temperatura, las tuberías experimentan expansión térmica; por lo tanto, se deben realizar cálculos de tensión térmica en el diseño y se deben instalar dispositivos de compensación térmica eficaces. Los métodos de compensación comunes incluyen aprovechar la curvatura natural de la tubería e instalar codos en π, juntas de expansión corrugadas o compensadores de tipo manguito para evitar la tensión y deformación excesivas causadas por la expansión de la tubería.

Construcción e instalación de tuberías:

Durante la construcción, deben cumplirse estrictamente las normas de seguridad y las especificaciones de construcción pertinentes. El método de conexión de la tubería, la calidad de la soldadura y las pruebas de presión son aspectos clave que requieren una supervisión rigurosa durante la construcción. Además, la condensación es inevitable durante el transporte de vapor debido a la disipación de calor. Por lo tanto, es necesario instalar trampas de condensado en los puntos más bajos de la tubería, antes del tramo de ascenso vertical, en la base del cilindro de distribución de vapor y a intervalos regulares para drenar el condensado. Se deben instalar purgadores de aire automáticos en los puntos más altos y en el extremo de la tubería para garantizar una operación segura y una correcta sequedad del vapor.

Operación y mantenimiento de tuberías:

Las tuberías de transporte de vapor a larga distancia requieren inspección y mantenimiento periódicos durante su operación. Esto incluye verificar la integridad de la tubería, el estado de funcionamiento de las válvulas y accesorios, y el rendimiento de las trampas de vapor. Simultáneamente, para reducir el consumo de energía y mejorar la eficiencia energética, la tubería debe purgarse con vapor para eliminar los residuos antes de su puesta en servicio formal. Durante la operación, el estado interno de la tubería debe evaluarse indirectamente mediante el análisis de la calidad del agua condensada. En casos de caída de presión anormalmente elevada, se puede recurrir a la limpieza química o al raspado tras la evaluación, pero debe establecerse un plan de seguridad estricto.

Además, para garantizar la operación segura de la tubería, es necesario un plan de emergencia integral y un mecanismo de gestión de accidentes para abordar posibles fugas, obstrucciones u otras averías.

Medidas de seguridad y protección:

La seguridad es siempre la consideración primordial durante el transporte de vapor a larga distancia. Por lo tanto, deben adoptarse medidas eficaces para prevenir situaciones peligrosas como fugas de vapor y explosiones. Las medidas específicas incluyen: todas las tuberías y accesorios con temperaturas superficiales que superen un cierto valor deben estar equipados con aislamiento o barandillas de protección contra quemaduras; deben instalarse válvulas de seguridad en puntos críticos, como después de las válvulas reductoras de presión, para evitar la sobrepresión; deben establecerse procedimientos operativos de calentamiento estrictos, y está estrictamente prohibida la apertura total y rápida de la válvula principal de vapor en estado frío. Se debe proporcionar equipo de emergencia, como guantes y máscaras protectoras específicas para vapor, cerca de las válvulas importantes y las estaciones de recolección de condensado. Al mismo tiempo, es necesaria la capacitación y orientación profesional para operadores y gerentes a fin de mejorar su conciencia sobre seguridad y su capacidad de respuesta ante emergencias.

En general, los requisitos para los gasoductos de transmisión de vapor de larga distancia abarcan múltiples aspectos, incluyendo la selección de materiales, el diseño y la disposición, la construcción e instalación, y la operación y el mantenimiento. Para garantizar el funcionamiento eficiente y estable de los gasoductos de vapor, es necesario considerar integralmente diversos factores y desarrollar planes y medidas razonables.
