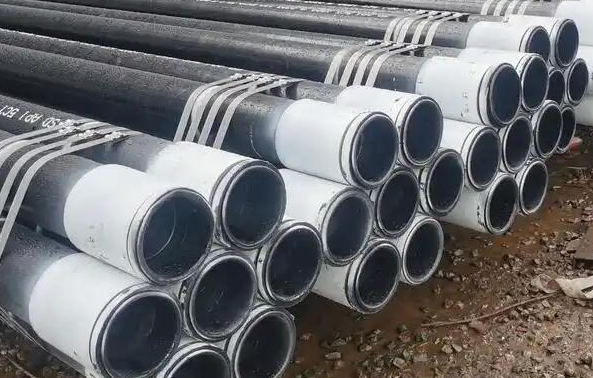

Tubería de revestimiento API 5CT P110

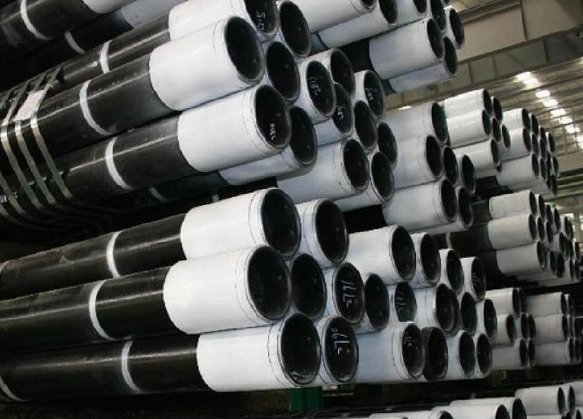

Qué es la tubería de revestimiento P110?

P110 es un grado de tubería de revestimiento de alta resistencia utilizado en la perforación de petróleo y gas, específicamente para pozos profundos, pozos de alta presión y secciones de altos requerimientos, según los estándares API 5CT. Es el material principal para tuberías de revestimiento técnicas y de producción. La tubería de revestimiento P110 consiste principalmente en tubos de acero sin costura de alta calidad, específicamente diseñados para petróleo y gas, y se utiliza ampliamente en la extracción de gas de esquisto, el desarrollo de metano en yacimientos de carbón y la construcción de pozos geotérmicos.

"P": Indica que se trata de un grado de acero sometido a procesos de temple y revenido.
"110": Indica que su límite elástico mínimo es de 110.000 psi (aproximadamente 758 MPa).

Características del revestimiento P110:

1. Alta capacidad de carga: Con un límite elástico de 110 ksi, soporta la enorme presión de extrusión externa en pozos profundos y la alta presión interna durante la producción y la fracturación.
2. Excelente rendimiento integral: Mediante el tratamiento de temple y revenido, logra una combinación de resistencia y tenacidad superior a la de los aceros normalizados (como el N80).
3. Eficiencia económica: Entre los aceros de ultraalta resistencia (en comparación con el Q125 y el V150), el P110 ofrece una excelente relación calidad-precio, lo que lo convierte en la mejor opción para el diseño de pozos profundos.
4. Compatibilidad de procesos: Admite procesos de estirado en frío, laminado en caliente y tratamiento térmico, cumpliendo con diversos requisitos de ingeniería.

Limitaciones:

No resistente al azufre: El acero P110 no resiste el agrietamiento por tensión causado por sulfuro de hidrógeno. Por lo tanto, su uso está estrictamente prohibido en entornos ácidos de petróleo y gas que contengan sulfuro de hidrógeno. En estos entornos, se deben utilizar grados de acero resistentes al azufre, como L80, C90 y T95.

El contenido de carbono afecta directamente el grado de resistencia del P110; superar el 0,35 % puede aumentar la susceptibilidad a las grietas en la soldadura. El efecto sinérgico del cromo y el molibdeno ayuda a mantener la estabilidad en entornos con azufre.

Composición química y propiedades mecánicas:

Composición química:

Carbono: 0,26-0,35 %, Manganeso: 1,20-1,60 %; contiene elementos de aleación como el cromo y el molibdeno para mejorar la templabilidad y la resistencia.

Propiedades mecánicas:
Límite elástico: 110.000 - 140.000 psi (758 - 965 MPa)
Resistencia a la tracción: ≥ 125.000 psi (862 MPa)
Dureza: ≤ 32 HRC (Requiere un control estricto para reducir el riesgo de agrietamiento)

Aplicaciones de la tubería de revestimiento P110:

Gracias a su excelente capacidad de soportar presión, la tubería de revestimiento P110 se utiliza ampliamente en las siguientes ubicaciones críticas:

1. Tubería de revestimiento técnica y de producción en pozos profundos y ultraprofundos
Revestimiento Intermedio: Se utiliza para aislar formaciones complejas, como zonas de alta presión y depósitos de sal en profundidad.
Revestimiento de Producción: Sirve como canal final para la producción de petróleo y gas, capaz de soportar la presión de cierre de pozos de gas de alta presión y la presión de bombeo de operaciones de fracturación hidráulica a gran escala. Esta es la aplicación más clásica e importante del revestimiento P110.

2. Pozos de petróleo y gas de alta presión
Los pozos con altos coeficientes de presión de formación requieren un revestimiento de grado P110 o superior para garantizar la seguridad.

3. Secciones de pozo que requieren alta resistencia al aplastamiento
En formaciones propensas a la fluencia plástica, como las capas de sal y yeso, el revestimiento soporta fuerzas de aplastamiento externas excepcionalmente altas, lo que hace crucial la alta resistencia del P110.

Comparación con otros grados de acero comunes:

Revestimiento P110 vs. N80:
El P110 ofrece un 37,5 % más de resistencia, lo que lo hace adecuado para pozos más profundos y presiones más altas. Lograr la misma resistencia con N80 mediante paredes más gruesas aumentaría significativamente el peso y el costo, y reduciría el diámetro interior. Por lo tanto, las soluciones P110 de pared delgada son generalmente más económicas y superiores que las soluciones N80 de pared gruesa.

Revestimiento P110 vs. L80:

Ambos tienen procesos de tratamiento térmico similares, pero la composición química y el control de dureza del L80 le confieren resistencia al azufre. En entornos con contenido de azufre, incluso si los requisitos de presión requieren la resistencia del P110, se debe seleccionar un grado de acero resistente al azufre de alta resistencia, como C95 o T95; nunca se debe utilizar P110.

Parámetros clave del revestimiento P110:

1. Material y resistencia

El revestimiento P110 generalmente se fabrica con acero de alta resistencia para garantizar la estabilidad e integridad estructural en entornos subterráneos extremos. Su límite elástico y resistencia a la tracción están cuidadosamente diseñados para satisfacer las necesidades específicas de los diferentes pozos petrolíferos.

2. Tamaño y especificaciones

El revestimiento P110 está disponible en varios tamaños y especificaciones para adaptarse a diferentes diámetros y profundidades de pozo. Las especificaciones comunes incluyen diferentes diámetros exteriores, espesores de pared y longitudes, lo que permite a los usuarios elegir la especificación adecuada según sus necesidades reales.

3. Resistencia a la corrosión

Dado que los entornos de pozos petrolíferos suelen contener sustancias corrosivas, la tubería de revestimiento P110 se fabrica con una aleación optimizada. El P110 puede resistir la corrosión por H₂S, lo que prolonga su vida útil.

4. Dureza

La dureza es un indicador importante de la blandura o dureza de un material metálico. En el caso de la tubería de revestimiento P110, su valor de dureza afecta directamente su vida útil y resistencia a la compresión. Generalmente, la tubería de revestimiento P110 tiene una dureza moderada, lo que garantiza una resistencia suficiente y evita una dureza excesiva que podría aumentar la fragilidad. El valor de dureza específico debe determinarse en función de las normas de proceso y los métodos de tratamiento térmico de los diferentes fabricantes, y suele detallarse en el manual del producto.

5. Método de conexión

El método de conexión de la tubería de revestimiento P110 también es muy importante, ya que está relacionado con el sellado y la estabilidad estructural entre las tuberías. Los métodos de conexión más comunes incluyen conexiones roscadas y soldadura; la elección depende de los requisitos de ingeniería específicos y las normas de seguridad.

El papel del tubo de revestimiento P110:

La tubería de revestimiento P110 ha desempeñado un papel importante en la operación de pozos. Protege el pozo de las capas superficiales y permite el transporte y la perforación de pozos de petróleo y gas. Soporta el peso del cabezal del pozo y otras capas para evitar colapsos. Además, garantiza la perforación, pozo tras pozo, asegurando que el oleoducto pueda bombear petróleo y gas hasta su destino final.

Como elemento vital de la operación de pozos petroleros, la tubería de revestimiento debe cumplir con altos requisitos de calidad. Si el oleoducto sufre daños por alguna razón específica, podría reducir la producción del pozo o incluso provocar el desguace del pozo de exploración. Por lo tanto, existen diversos requisitos para la selección de la tubería de revestimiento, que debe basarse en las diferentes condiciones geológicas, la presión subterránea y el tamaño del pozo. Se recomienda la compra de tubería de revestimiento de producción regular, considerando la tracción, la presión, la flexión, la torsión y otras fuerzas que soporta la tubería de revestimiento intacta. No busque la mejor opción. Si bien la geología varía en todas partes, las condiciones de tensión subterráneas no son favorables. Por lo tanto, una buena tubería de revestimiento petrolera es la mejor opción.

(1) Cómo reducir la erosión de la arena en la veta.
Utilizando tecnología de punzonado de alta precisión, la abertura del tubo filtrante influye en el rendimiento lateral del punzón.

(2) Cómo garantizar la fiabilidad del control de la arena.
Permita que la tubería de revestimiento se vea comprimida por fuerzas externas, de modo que la presión se reduzca. Si la tubería de revestimiento petrolera se inserta en el tubo en dirección axial, se puede utilizar soldadura de costura recta.

Conclusión:

El revestimiento P110 es un equipo clave para la industria petrolera que avanza hacia formaciones profundas y zonas de alta presión. Representa el máximo rendimiento del acero convencional, ofreciendo a los ingenieros una solución confiable, económica y de alta resistencia. Siempre que el entorno de fondo de pozo esté libre de sulfuro de hidrógeno y enfrente desafíos de profundidad o presión, es muy probable que el P110 sea una opción clave en el diseño.
