Tes iguales y reductoras: Cómo elegir la correcta?

En los sistemas de tuberías, las tes (conexión en T) son uno de los accesorios más comunes, utilizados para separar o unir flujos de fluidos. Al abordar un proyecto que requiere derivaciones de la tubería principal, la primera pregunta es: debería elegir una te igual o reductora?

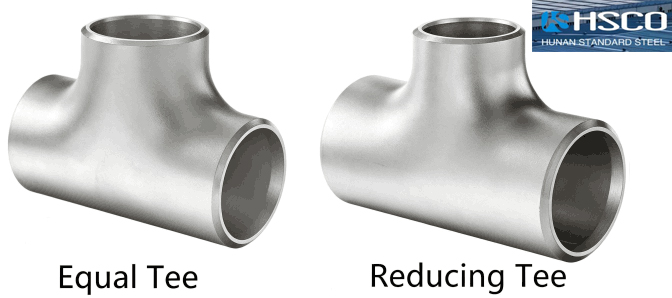

Una elección incorrecta impacta directamente en la distribución del flujo del sistema, la pérdida de presión, la distribución de esfuerzos e incluso el costo total del proyecto. Este artículo aclarará las diferencias entre estos dos tipos de tes y cómo seleccionar la correcta, según la norma ASME B16.9.

Qué es una te igual?

Una te igual, también conocida como te recta, se refiere a una te donde los tres puertos tienen el mismo diámetro nominal (NPS). Por ejemplo, una te marcada como 6″ × 6″ × 6″ indica que tanto la tubería principal como la derivación tienen un diámetro de 6 pulgadas.

Este tipo de derivación en T es adecuada para situaciones donde la tubería de derivación necesita mantener la misma capacidad de flujo que la tubería principal. Las aplicaciones típicas incluyen:

● Ramalización de flujo igual en colectores o cabezales
● Ramalización simétrica en redes de protección contra incendios
● Tuberías de proceso que requieren una distribución uniforme del fluido

Según la norma ASME B16.9, las dimensiones de distancia entre centros C (en la dirección de la tubería principal) y M (en la dirección de la tubería de derivación) de una derivación en T son generalmente iguales, lo que resulta en trayectorias de flujo simétricas y una mínima perturbación del fluido en la derivación.

Qué es una te de reducción?

Una te de reducción tiene un extremo de derivación de menor tamaño que la tubería principal. Una nomenclatura habitual es tamaño de la tubería principal × tamaño de la tubería principal × tamaño de la tubería de derivación (por ejemplo, 6″ × 6″ × 4″), lo que indica una tubería principal de 6 pulgadas y una tubería de derivación de 4 pulgadas.

Las tes de reducción se utilizan para derivar líneas de menor diámetro desde una tubería principal de mayor diámetro. Esto es más frecuente en tuberías industriales, ya que la mayoría de las líneas de derivación no requieren la misma capacidad de caudal que la tubería principal. Entre las aplicaciones típicas se incluyen:

● Extracción de líneas de instrumentación de la tubería principal de proceso
● Reducción de conexiones en las entradas de las bombas

● Transición entre tuberías de diferentes diámetros

Conectores en T iguales vs. conectores en T reductores: Cuándo usar cada uno?

El criterio más directo es que el diámetro de la derivación coincida con el de la tubería principal.

● Tubería de derivación del mismo diámetro que la tubería principal → Elegir una te igual
● Tubería de derivación de menor diámetro que la tubería principal → Elegir una te de reducción


Sin embargo, hay puntos clave que deben considerarse en la selección de ingeniería:

1. Relación de diámetro entre la derivación y la tubería principal

Según la experiencia en ingeniería, cuando la relación de diámetro entre la derivación y la tubería principal de una te reductora es inferior a 0,5 (por ejemplo, una derivación de 4 pulgadas desde una tubería principal de 10 pulgadas), una te reductora estándar puede no ser la opción óptima. En este caso, un weldolet u otros accesorios de derivación suelen ser más económicos y presentan menor concentración de tensiones.

2. Esfuerzo y espesor de pared

La conexión de la tubería de derivación de una T constituye una zona de concentración de esfuerzos. En el caso de las T reductoras, el estado de esfuerzo en la zona de transición es más complejo debido a las diferencias en el espesor de pared entre la tubería principal y la de derivación. La norma ASME B16.9 exige que el espesor de pared de las T reductoras en las conexiones de derivación presente una transición suave, sin cambios bruscos, para minimizar la concentración de esfuerzos.

Para las T con reducciones significativas, es necesario considerar un factor de intensificación del esfuerzo (SIF) mayor en el análisis de esfuerzos de la tubería (como en la norma ASME B31.3).

3. Características del fluido

La estructura de derivación a 90° de una T genera turbulencia y caída de presión. Si el fluido transportado es corrosivo o contiene partículas sólidas, el riesgo de erosión en la conexión de derivación aumenta considerablemente. En las mismas condiciones, el campo de flujo de una T de diámetro constante es más simétrico y el riesgo de erosión localizada es relativamente menor; sin embargo, el cambio en la velocidad del flujo en el punto de reducción de una T reductora es mayor, lo que resulta en un mayor riesgo de erosión.

Tee igual vs. Tee de reducción: Comparación rápida

La siguiente tabla resume las diferencias clave entre las tes iguales y las de reducción, ofreciendo una referencia rápida para su selección.

Característica	Tee igual	Tee reductora
Tamaños de puertos	Las tres salidas del mismo NPS	La salida de derivación es más pequeña que la tubería principal
Designación	NPS × NPS × NPS (ej. 6×6×6)	Ramal × Ramal × Derivación (ej. 6×6×4)
Uso principal	Conexiones de derivación de igual flujo	Conexiones de derivación de flujo reducido
Simetría del flujo	Alta	Moderada / Baja
Concentración de tensiones	Baja	Alta (especialmente en la unión de derivación)
Mejor aplicación	Colectores, múltiples, bucles de incendio	Derivaciones de proceso, succión de bombas, transiciones de tamaño de tubería

Parámetros a aclarar durante la adquisición:

Al adquirir tes según las normas ASME B16.9, se recomienda especificar la siguiente información en la consulta o pedido:

1. Tipo de te: Te de igual diámetro o te reductora.
2. Dimensiones: Indicadas en el formato de tubería principal × tubería principal × tubería de derivación (p. ej., 8″ × 8″ × 4″).
3. Espesor de pared: Debe coincidir con el espesor de pared de las tuberías conectadas (p. ej., Sch40, Sch80).
4. Grado del material: Seleccionado según las condiciones de trabajo, como acero al carbono A234 WPB, acero inoxidable A403 WP304/316, etc.

5. Norma aplicable: Especificar claramente ASME B16.9.

▶ Necesita datos dimensionales detallados?

Tras confirmar el tipo, tamaño y material de la te, consulte nuestra guía completa de [Dimensiones de tes para tubería ASME B16.9] para obtener las medidas exactas de centro a extremo y las tablas de tamaños.

Preguntas frecuentes:

P1: Cuándo debo utilizar una te reductora en lugar de una te de paso igual?
R: La elección depende del tamaño de la tubería de derivación (ramal). Utilice una te de paso igual cuando la tubería de derivación tenga el mismo tamaño que la línea principal. Utilice una te reductora cuando la tubería de derivación sea más pequeña que la línea principal. Una regla clave: si el tamaño de la derivación es inferior a la mitad del tamaño de la línea principal (p. ej., 10″ × 10″ × 4″), considere utilizar un accesorio de derivación (como un *Weldolet*) para reducir las tensiones y los costes.

P2: Cuáles son las principales diferencias entre una te de paso igual y una te reductora según la norma ASME B16.9?
R: Las diferencias principales radican en las dimensiones de centro a extremo y en las características del flujo. En una te de paso igual, las dimensiones de la línea principal (C) y de la derivación (M) suelen ser idénticas; en una te reductora, la dimensión de la derivación (M) suele ser menor. Además, la caída de presión es generalmente mayor en una te reductora debido al cambio brusco en el área de flujo en la zona de la derivación.

P3: Qué es la relación derivación-línea principal y por qué es importante?
R: La relación derivación-línea principal es la comparación entre el tamaño de la tubería de derivación y el tamaño de la línea principal (colector). En el caso de una te reductora, esta relación es siempre inferior a 1,0. Una regla clave es que, cuando el tamaño de la derivación es inferior a la mitad del tamaño de la línea principal (es decir, la relación es menor de 0,5; p. ej., 10″ × 10″ × 4″), una te reductora estándar puede no ser la mejor opción. En tales casos, las elevadas tensiones y la turbulencia del flujo pueden hacer que alternativas como un *Weldolet* sean más adecuadas. Para la mayoría de las demás relaciones, una te reductora es una opción perfectamente válida y la solución más rentable.

Conclusión:

La clave para elegir entre tes de igual diámetro y tes reductoras radica en determinar los requisitos de tamaño de las líneas de derivación:

Es necesario extender las derivaciones de la tubería principal. Mismo diámetro → Te de igual diámetro, estructura simétrica, resistencia al flujo relativamente equilibrada.
Necesidad de extender ramales de diámetro reducido → Se utilizan tes reductoras, pero es importante tener en cuenta que la relación entre el diámetro del ramal y el del ramal principal no debe ser inferior a 0,5; de lo contrario, se deben considerar soluciones alternativas como soportes para los ramales.

En la mayoría de los proyectos de tuberías industriales, las tes reductoras se utilizan con mucha más frecuencia que las tes de igual diámetro, ya que los escenarios que requieren ramificaciones de flujo completo son relativamente limitados. Seleccionar correctamente el tipo de te no solo cumple con los requisitos del proceso, sino que también controla eficazmente los costos y garantiza la seguridad del sistema a largo plazo.
