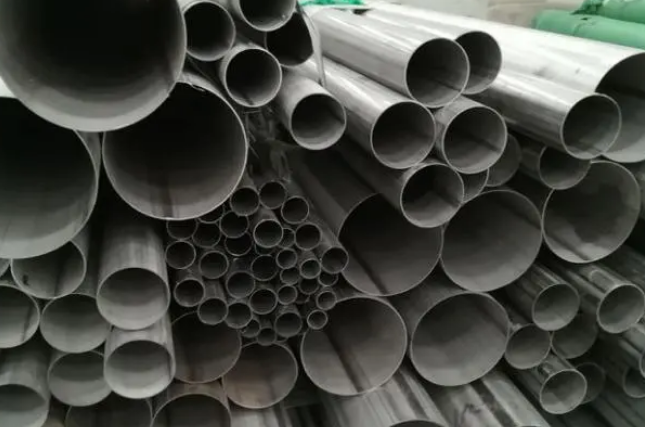

Las tuberías soldadas de acero inoxidable (SS) se fabrican a partir de flejes o bobinas de acero inoxidable mediante un proceso continuo de conformado y soldadura. Se utilizan ampliamente en industrias como la construcción, el procesamiento de alimentos, el transporte de productos químicos y aplicaciones sanitarias debido a su rentabilidad, precisión dimensional e idoneidad para tuberías de gran diámetro y pared delgada.
Como fabricante profesional de tuberías soldadas de acero inoxidable, HSCO cuenta con líneas de producción completas y un estricto sistema de control de calidad, comprometido con brindar a sus clientes soluciones de tuberías personalizadas y rentables.
Esta guía ofrece una visión general completa de todo el proceso de producción, desde la preparación de la materia prima hasta el embalaje final, ayudándole a comprender el control de calidad y las ventajas técnicas de las tuberías soldadas de acero inoxidable.
Descripción general del proceso principal:
La producción de tuberías soldadas de acero inoxidable es un proceso continuo y automatizado que consta de las siguientes etapas clave:
Materia prima (bobina/fleje de acero inoxidable) → Desenrollado → Nivelación → Conformado → Soldadura (TIG/HF) → Tratamiento de la soldadura → Dimensionamiento → Enderezado → Corte → Inspección → Acabado superficial → Embalaje y almacenamiento
I. Preparación e inspección de la materia prima
1. Selección del material
Seleccione el grado de acero inoxidable adecuado según el entorno de aplicación y los requisitos de rendimiento:
Acero inoxidable 304: Contiene un 18 % de cromo y un 8 % de níquel, lo que ofrece una excelente resistencia a la corrosión y conformabilidad para la mayoría de las aplicaciones civiles e industriales en general.
Acero inoxidable 316: Contiene molibdeno, lo que proporciona un rendimiento superior en entornos corrosivos agresivos (por ejemplo, marinos, químicos).
304L/316L: Versiones con bajo contenido de carbono, que ofrecen mayor resistencia a la corrosión intergranular después de la soldadura.
2. Inspección de material entrante
Todas las tiras o bobinas de acero inoxidable deben someterse a una estricta inspección antes de la producción:
Inspección visual: Se verifica que las superficies estén libres de rayones, grietas, óxido y otros defectos.
Medición dimensional: Se utilizan calibres para comprobar el espesor y el ancho según las especificaciones.
Análisis espectroquímico: Se verifica la composición química mediante un espectrómetro para garantizar el cumplimiento del material.
II. Proceso de conformado
1. Desenrollado
La bobina de acero inoxidable se introduce en un desenrollador para obtener una tira plana. La velocidad y la tensión de desenrollado deben controlarse con precisión para evitar arrugas o deformaciones por estiramiento.
2. Enderezado
La tira desenrollada, que puede presentar curvatura o irregularidades, pasa por una máquina enderezadora. La enderezadora consta de varios conjuntos de rodillos que doblan y enderezan la tira para lograr una planitud ideal, lo que garantiza la precisión del conformado posterior.
3. Conformado
La tira nivelada entra en un laminador, donde varias estaciones de rodillos la doblan gradualmente hasta darle forma tubular. Los aspectos clave del proceso de conformado incluyen:
Seleccionar la herramienta de rodillos adecuada según el diámetro y el espesor de pared del tubo.
Garantizar la redondez del tubo, un espesor de pared uniforme y una separación de soldadura correcta.
El proceso de conformado afecta directamente la calidad de la soldadura posterior y la precisión dimensional final.
III. Proceso de soldadura
Preparación para la soldadura
Los bordes del tubo conformado deben limpiarse antes de soldar para eliminar aceite, impurezas y capas de óxido. Los métodos de limpieza comunes incluyen el esmerilado mecánico y la limpieza química.
Selección del método de soldadura
Las tuberías soldadas de acero inoxidable utilizan principalmente los dos siguientes procesos de soldadura:
1. Soldadura TIG (Tungsten Inert Gas)
Principio: Utiliza un electrodo de tungsteno no consumible y gas de protección de argón para proteger la soldadura de la oxidación.
Características: Alta calidad de soldadura, soldaduras estéticamente agradables, sin salpicaduras. Adecuado para aplicaciones que requieren una alta apariencia y rendimiento de la soldadura.
Aplicaciones: Tuberías de pared delgada, tuberías sanitarias, tuberías para uso alimentario.
2. Soldadura por alta frecuencia (AF)
Principio: Utiliza el efecto pelicular y el efecto de proximidad de la corriente de alta frecuencia para calentar rápidamente los bordes de la tira hasta la temperatura de soldadura, completando la soldadura bajo rodillos de presión.
Características: Alta velocidad de soldadura, alta eficiencia de producción, ideal para la producción continua a gran escala.
Aplicaciones: Tuberías industriales para fluidos, tuberías estructurales, tuberías de pared gruesa.
IV. Tratamiento de la soldadura y tratamiento térmico
1. Acabado de la soldadura
Tras la soldadura, las soldaduras pueden presentar protuberancias o rebabas. Se utilizan rectificadoras para el acabado interno y externo de la soldadura, logrando que quede al ras con la superficie de la tubería. La fuerza y el ángulo de rectificado deben controlarse para evitar dañar el material base.
2. Tratamiento térmico de la soldadura
Para tuberías soldadas con altos requisitos de rendimiento, el tratamiento térmico de solución es esencial:
Objetivo: Eliminar las tensiones de soldadura, mejorar la microestructura de la soldadura y restaurar la resistencia a la corrosión.
Proceso: Calentar la zona de soldadura a 1050-1100 °C, mantener la temperatura durante un tiempo determinado y, a continuación, enfriar rápidamente (mediante agua o aire).
Beneficio clave: Tras el tratamiento de solución, la resistencia a la corrosión intergranular de la zona de soldadura puede alcanzar el mismo nivel que la del material base.
V. Dimensionamiento y enderezado
Dimensionamiento
La tubería soldada pasa por una máquina de dimensionamiento para un ajuste dimensional preciso. El laminador de calibrado utiliza múltiples pasadas para reducir gradualmente las desviaciones del diámetro exterior, cumpliendo con los requisitos del estándar del producto.
Enderezado
Las deformaciones por flexión que puedan ocurrir durante la soldadura y el procesamiento se corrigen mediante una máquina enderezadora. La enderezadora consta de varios conjuntos de rodillos que garantizan que la rectitud del tubo cumpla con los estándares mediante ajustes precisos de los rodillos.
VI. Corte
Los tubos soldados continuos se cortan a las longitudes especificadas según los requisitos del cliente. Los métodos de corte comunes incluyen:
Corte con sierra: Alta precisión de corte, extremos lisos, adecuado para aplicaciones con requisitos de alta precisión.
Corte por plasma: Alta velocidad, adecuado para tubos de gran diámetro, pero los extremos pueden ser más rugosos y requerir un acabado adicional.
VII. Inspección y control de calidad
Los tubos soldados de acero inoxidable deben someterse a una rigurosa inspección de calidad antes del envío para garantizar el cumplimiento de los estándares y los requisitos del cliente.
1. Inspección visual
Verifique las superficies de los tubos para detectar defectos como grietas, porosidad, rayones y óxido; verifique que la soldadura sea lisa, continua y sin socavaduras.
2. Inspección dimensional
Utilice calibradores, micrómetros y medidores de diámetro para verificar que el diámetro exterior, el espesor de pared, la longitud y la rectitud se encuentren dentro de las tolerancias especificadas.
3. Pruebas de rendimiento
Pruebas mecánicas: Pruebas de tracción, dureza y aplanamiento para verificar la resistencia y ductilidad de la tubería.
Pruebas de corrosión: Pruebas de niebla salina y corrosión intergranular para evaluar la resistencia en entornos específicos.
4. Ensayos no destructivos (END)
Se realizan pruebas de corrientes inducidas o ultrasonidos en las soldaduras para detectar defectos internos (p. ej., grietas, falta de fusión, inclusiones).
VIII. Acabado superficial
Según los requisitos de la aplicación, las tuberías pueden someterse a los siguientes tratamientos superficiales:
1. Pulido
Los métodos mecánicos o químicos mejoran la suavidad de la superficie para lograr un acabado espejo o satinado. Las tuberías pulidas son estéticamente agradables y menos propensas a la acumulación de suciedad; se utilizan comúnmente en aplicaciones sanitarias o decorativas (alimentación, farmacéutica, arquitectura).
2. Pasivación
Forma una película de óxido densa en la superficie de la tubería, mejorando significativamente su resistencia a la corrosión. La pasivación se realiza generalmente sumergiendo las tuberías en una solución de pasivación durante un tiempo determinado, seguido de un enjuague y secado.
IX. Embalaje y almacenamiento
Embalaje
Las tuberías que cumplen con los requisitos se embalan según las especificaciones del cliente y las condiciones de envío:
Envoltura de film plástico: Para protección contra el polvo y la humedad.
Cajas de madera / Flejes de acero: Adecuados para transporte de larga distancia o exportación.
Protección de extremos: Tapones de plástico en los extremos de las tuberías para evitar daños en las roscas.
Almacenamiento
Los productos embalados se almacenan en un almacén, clasificados por especificación, grado y lote, con un etiquetado claro para la gestión del inventario y un envío rápido.
Especificaciones del producto y normas aplicables
Gama disponible:
Diámetro exterior: Φ6 mm – Φ219 mm
Espesor de pared: 0,5 mm – 8,0 mm
Longitud: Personalizada según los requisitos del cliente
Materiales: 304, 304L, 316, 316L, etc.
Normas aplicables:
ASTM A270/A249: Normas para tuberías sanitarias de acero inoxidable
GB/T 12771: Norma china para tuberías soldadas de acero inoxidable para transporte de fluidos
Otras: JIS, EN y otras normas disponibles bajo solicitud
Áreas de aplicación comunes
Procesamiento químico y petroquímico: Tuberías de transmisión de fluidos resistentes a la corrosión
Industria alimentaria y de bebidas: Líneas de proceso sanitarias
Fabricación farmacéutica: Líneas de proceso de alta pureza y no contaminantes
Tratamiento de agua y aguas residuales: Sistemas de tuberías resistentes a la corrosión
Construcción y decoración: Barandillas, componentes estructurales, elementos arquitectónicos
Preguntas frecuentes (FAQ):
P1: ¿Cuál es la diferencia entre tubería soldada y tubería sin costura de acero inoxidable?
R: La tubería soldada se forma a partir de fleje de acero y se suelda (tiene una costura de soldadura), lo que ofrece un menor costo, mayor precisión dimensional y es adecuada para la producción en masa. La tubería sin costura se perfora y se lamina a partir de acero redondo macizo (sin costura de soldadura), lo que ofrece mayor resistencia a la presión, pero a un costo mayor. La elección depende de la presión de trabajo, el fluido y el entorno de aplicación.
P2: ¿La soldadura reduce la resistencia a la corrosión de las tuberías soldadas?
R: Las zonas de soldadura sin tratar pueden sufrir una menor resistencia a la corrosión debido a la sensibilización. Sin embargo, mediante el tratamiento térmico de solución y el decapado y pasivado, la resistencia a la corrosión de la zona de soldadura puede recuperarse al mismo nivel que la del material base.
P3: ¿Se pueden utilizar tuberías soldadas de acero inoxidable en entornos de alta presión o alta temperatura?
R: Las tuberías soldadas que cumplen con los estándares son totalmente aptas para aplicaciones de alta presión (normalmente ≤10 MPa) y temperatura convencional. Para presiones o temperaturas más elevadas, se deben evaluar tuberías sin costura o tuberías soldadas de pared más gruesa.
P4: ¿Cómo puedo evaluar la calidad de las tuberías soldadas de acero inoxidable?
R: La clave está en la verificación de la documentación. Solicite un Certificado de Ensayo de Materiales (MTC) completo al proveedor para confirmar la composición química. En el caso de las tuberías soldadas, verifique también si se han realizado el tratamiento térmico de solución y los ensayos no destructivos. La medición del espesor real de la pared también es importante para identificar productos defectuosos.
P5: ¿Qué especificaciones y materiales pueden fabricar?
Fabricamos tubos soldados con diámetros exteriores de Φ6 mm a Φ219 mm y espesores de pared de 0,5 mm a 8,0 mm. Los materiales más comunes incluyen 304, 304L, 316, 316L, etc., suministrados conforme a normas como ASTM A270/A249 y GB/T 12771.
Por qué elegir HSCO?
Control de calidad integral: Controlamos rigurosamente cada paso, desde la inspección de la materia prima hasta el envío del producto terminado.
Personalización flexible: Ofrecemos la posibilidad de personalizar especificaciones no estándar, materiales especiales y acabados superficiales.
Suministro fiable: Contamos con un amplio inventario para satisfacer pedidos a granel y entregas urgentes.
