Tubería ERW vs Tubería HFW

Tubería ERW es la abreviatura de tubería de acero soldada por resistencia eléctrica y tubería HFW significa tubería de acero soldada por alta frecuencia. La tubería está hecha de bobinas de acero con soldaduras paralelas a la tubería. Es una de las herramientas más versátiles en actividades agrícolas, industriales y de construcción. El proceso de fabricación de tubos de acero ERW incluye HFW. La soldadura ERW incluye soldadura de baja, media y alta frecuencia, mientras que la HFW es particularmente adecuada para la soldadura por resistencia de alta frecuencia.

La diferencia entre tubería ERW y tubería HFW:

1. Principio de funcionamiento
ERW (soldadura por resistencia eléctrica), o soldadura por resistencia, es un método de soldadura que aplica presión a través de electrodos y utiliza calor de resistencia generado por la corriente que pasa a través de la superficie de contacto de la junta y las áreas adyacentes. Este método es adecuado para tuberías soldadas con costura recta, incluidas ERW y HFW.

HFW (soldadura de alta frecuencia), es decir, soldadura de alta frecuencia, utiliza el efecto piel y el efecto de proximidad que se generan cuando la corriente de alta frecuencia pasa a través de conductores metálicos para soldar. Estos dos efectos son la base para realizar la soldadura de metales por alta frecuencia. La soldadura de alta frecuencia utiliza el efecto superficial para concentrar la energía de la corriente de alta frecuencia en la superficie de la pieza de trabajo y utiliza el efecto de proximidad para controlar la posición y el rango de la trayectoria del flujo de corriente de alta frecuencia. Este método se caracteriza por una velocidad de corriente rápida y una alta eficiencia de producción. Puede calentar y fundir los bordes de las placas de acero adyacentes en poco tiempo y lograr el acoplamiento mediante extrusión.

2. Eficiencia de producción
La tubería ERW es una tubería de acero soldada utilizando el principio de calentamiento por resistencia. La velocidad de soldadura es lenta y la eficiencia de producción es promedio. En el proceso de soldadura ERW, la corriente que circula por todo el conductor es de 50/60 Hz.

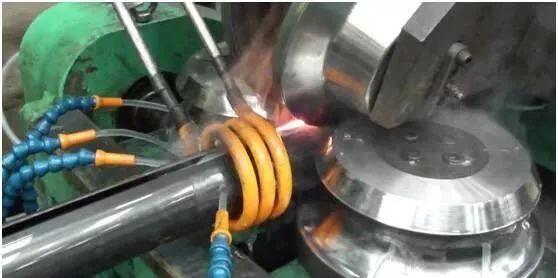

La tubería HFW es una tubería de acero soldada utilizando el principio de calentamiento por inducción de alta frecuencia. Tiene una velocidad de soldadura rápida y una alta eficiencia de producción. Las altas frecuencias se generan mediante corriente alterna o continua. En estos casos se utilizan generadores de soldadura de corriente constante y generadores de soldadura de alta frecuencia de tensión constante.

Las máquinas de soldar de corriente constante producen energía entre 100 y 800 kHz. En procesos anteriores, la conversión de corriente alterna de 60 Hz a alta frecuencia se lograba mediante el uso de transistores y circuitos de almacenamiento de energía. Los soldadores más nuevos utilizan transistores de efecto de campo de óxido metálico de silicio, a menudo asociados con circuitos resonantes paralelos. La versión de voltaje constante del generador utiliza transistores bipolares de puerta aislada y está diseñada para una potencia de aproximadamente 2000 kW y un rango de frecuencia de 100-600 KHz.

En comparación con la corriente de línea de 60 Hz, la corriente de alta frecuencia tiene dos características obvias:
La corriente de frecuencia industrial de 60 Hz fluye a través de todo el conductor, mientras que la corriente de alta frecuencia solo fluye a través de la superficie del conductor, por lo que se produce un "efecto piel".
Cuando dos conductores que transportan corriente de alta frecuencia se colocan cerca uno del otro, la corriente se concentra en las dos superficies adyacentes del conductor, lo que constituye el "efecto de proximidad".

3. Calidad de la soldadura
La calidad de la soldadura de los tubos de acero HFW es alta y la resistencia de la soldadura y el sellado son buenos.
La calidad de la soldadura de los tubos de acero ERW es promedio y la resistencia de la soldadura y el rendimiento de sellado son ligeramente inferiores a los de los tubos de acero HFW.

4. Ámbito de aplicación
Los tubos de acero ERW son adecuados para sistemas de tuberías en estructuras de ingeniería general, soportes hidráulicos y otros campos.
Los tubos de acero HFW son adecuados para el transporte de petróleo y gas, oleoductos, estructuras de construcción y varios tipos de tubos mecánicos. Sin embargo, la calidad de los tubos de acero HFW se ve afectada por muchos factores, como las materias primas y la tecnología. Y el control de calidad de la producción se vuelve difícil. Por lo tanto, aún es necesario mejorar continuamente el rendimiento y el proceso de soldadura.

La conexión entre ERW y HFW:

Los tubos de acero ERW incluyen tubos de acero HFW.

ERW es el nombre general de los tubos de acero soldados por resistencia. Se puede dividir en dos tipos: soldadura por corriente alterna (AC) y soldadura por corriente continua (DC). Según las diferentes frecuencias, la soldadura de CA se puede dividir en soldadura de baja frecuencia, soldadura de frecuencia media, soldadura de frecuencia ultraalta y soldadura de alta frecuencia. La soldadura de alta frecuencia (HFW) se utiliza principalmente para tubos de acero ordinarios o de paredes delgadas. Incluye soldadura por contacto y soldadura por inducción. Los tubos de acero de pequeño diámetro generalmente se sueldan mediante corriente continua. En términos generales, HFW es uno de los métodos de producción ERW, que utiliza un proceso de soldadura de alta frecuencia. Por lo tanto, los tubos de acero ERW incluyen tubos de acero HFW.

Tips: ASTM A53 Gr.B is the grade in ERW high frequency welded pipe, divided into A and B grades. ASTM is only a set of specifications. ASTM steel pipe A53 A corresponds to the Chinese standard GB8163 raw material is 10# steel, and A53 B corresponds to the Chinese standard GB8163 raw material 20#.
For example: ASTM (standard) A53 (grade) gr (abbreviation of grade) b (grade B)
