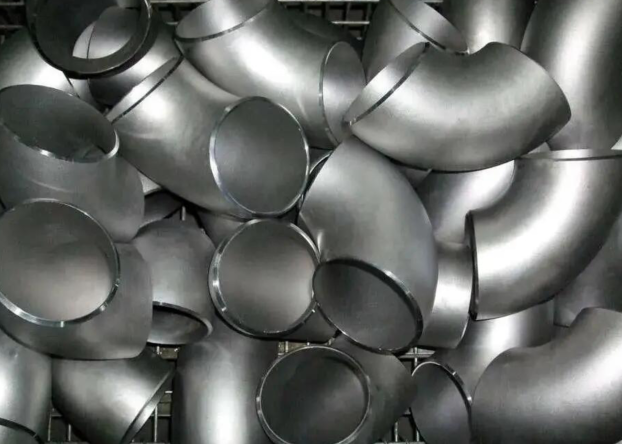

Codo de tubería de 45 grados, accesorios de tubería de codo de 45 grados

El codo de 45 grados (45°) es un accesorio y conector de tubería. Los codos se utilizan en tuberías principales y ramales para cambiar la dirección de la tubería. Son una parte indispensable del sistema de tuberías. Los codos para tuberías se dividen en ángulos, siendo los más utilizados los de 45°, 90° y 180°. Las principales formas de conectar codos y tuberías incluyen: soldadura directa (el método más utilizado), conexión por brida, conexión por fusión en caliente, conexión por electrofusión, conexión roscada y conexión por enchufe, etc.

Según el proceso productivo, se puede dividir en: codo soldado, codo estampado, codo empujado, codo fundido, etc.

Dividido según material: acero al carbono, acero fundido, acero aleado, acero inoxidable, metales no ferrosos, plásticos, etc.

Estándares de materiales del codo de tubería de 45 grados:

Acero al carbono:
ASTM/ASME A234 WPB, WPC

Acero aleado:
ASTM/ASME A234 WP1, WP12, WP11, WP22, WP5, WP91, WP911, 15Mo3, 15CrMoV, 35CrMoV

Acero inoxidable:
ASTM/ASME A403 WP304, WP304L, WP304H, WP304LN, WP304N
ASTM/ASME A403 WP316, WP316L, WP316H, WP316LN, WP316N, WP316Ti
ASTM/ASME A403 WP321, WP321H
ASTM/ASME A403 WP347, WP347H

Acero para bajas temperaturas:
ASTM/ASME A420 WPL3, WPL6

Acero de alto rendimiento:
ASTM/ASME A860 WPHY42, WPHY46, WPHY52, WPHY60, WPHY65, WPHY70

Otros materiales:

Acero fundido, cobre, aleación de aluminio, plástico, cloruro de polivinilo (PVC), tereftalato de polietileno (PPR), polipropileno reforzado (FRPP), etc.

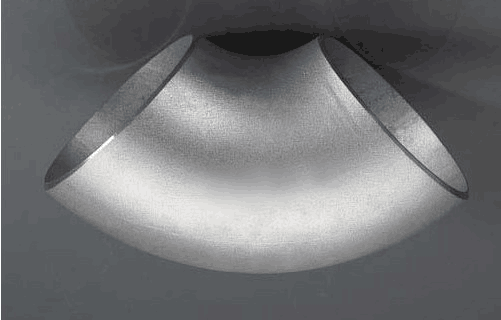

Qué es un codo sin costura de 45°?

Un codo sin costura de 45° es un accesorio de tubería que cambia la dirección de una tubería en 45°. Su característica principal es que utiliza tubería de acero sin costura como materia prima, conformada integralmente mediante procesos de prensado en caliente o conformado por empuje, lo que resulta en una superficie sin costuras de soldadura. Los codos sin costura de 45° se fabrican normalmente mediante un proceso de prensado (también conocido como estampado), donde la tubería de acero sin costura de alta calidad se corta en piezas, se calienta y luego se prensa en un molde especial en un solo paso.

△Los codos sin costura se utilizan únicamente en escenarios específicos: son esenciales en condiciones de alta temperatura, alta presión o alto riesgo, como en plantas petroquímicas, de vapor a alta presión y nucleares. Para proyectos que involucran tuberías convencionales de baja a media presión (agua, gas, climatización, edificios, etc.), los codos soldados son perfectamente adecuados y ofrecen la mejor relación costo-rendimiento.

Los codos sin costura de 45° resistentes a los ácidos son accesorios de tubería especializados que mejoran la resistencia a la corrosión del material, basándose en el codo sin costura de 45° convencional. Su resistencia a los ácidos depende principalmente del material de fabricación:

Acero inoxidable (304/304L, 316/316L): Contiene cromo, que forma una película de pasivación en la superficie, resistente a la corrosión por ácidos y álcalis;
Acero inoxidable dúplex (S31803, 2205): Resistente a la corrosión por iones cloruro, apto para entornos marinos y químicos;
Aleación de titanio (TA2, TC4): Resistente a ácidos fuertes (como cloro gaseoso húmedo, agua de mar), con un rendimiento excelente.

Las funciones principales de los codos de tubería de 45 grados en la ingeniería de tuberías incluyen:

‌1. Función de dirección‌
La función principal del codo de 45 grados es cambiar la dirección de la tubería. En los sistemas de tuberías, los codos de 45 grados proporcionan una solución flexible cuando las tuberías deben tenderse en espacios reducidos o alrededor de obstáculos. El codo de 45 grados permite que el fluido cambie la dirección del flujo cuando fluye a través de la tubería sin afectar el funcionamiento normal de la tubería, lo que hace que todo el sistema de tuberías sea más flexible y conveniente. En comparación con los codos de 90 grados, los codos de 45 grados hacen que el fluido fluya en la tubería más suavemente, reducen la resistencia al flujo y la caída de presión y optimizan el rendimiento del sistema de tuberías.

2. Conecte tuberías de diferentes especificaciones‌
En los proyectos reales, las especificaciones y diámetros de las tuberías suelen ser diferentes, especialmente en sistemas de tuberías complejos. El diseño del codo de 45 grados permite conectar dos tuberías de diferentes especificaciones, logrando así la conexión del sistema de tuberías. Brindan a los diseñadores una mayor flexibilidad en la disposición de las tuberías para satisfacer una variedad de necesidades espaciales y direccionales. Por ejemplo, al disponer tuberías de suministro de agua en un edificio, los codos de 45 grados pueden ayudar a que las tuberías pasen por alto las paredes y otras estructuras, asegurando que las tuberías estén dispuestas de manera razonable y no afecten la estética del edificio.

‌3. Controlar el flujo‌
En algunos casos, es necesario ajustar el fluido, como reducir la velocidad del fluido o aumentar la presión del fluido. En este caso, se necesita un dispositivo de control para controlar el flujo. El diseño del codo de 45 grados permite controlar el caudal de fluido cambiando el ángulo de la tubería, ajustando así el caudal.

4. Reducir el estrés de las tuberías‌

En el sistema de tuberías, debido a la influencia de la expansión térmica, la contracción, la vibración y otros factores, la tubería genera tensión. Los cambios repentinos de dirección causarán concentración de tensión y aumentarán la carga de fatiga de la tubería y las piezas de conexión. Los codos de 45 grados dispersan la tensión y reducen el daño por fatiga en los sistemas de tuberías al proporcionar cambios de dirección más suaves. Esto es especialmente importante para sistemas de tuberías con alta presión, alta temperatura y alto caudal, ya que ayuda a extender la vida útil de la tubería y reducir los costos de mantenimiento.

Cómo hacer un codo de tubo de 45 grados？

Método de fabricación de codos 1: Conformado por empuje en caliente
El conformado por empuje en caliente es el proceso de producción en masa más importante y común para codos. La pieza de tubería terminada se coloca sobre un mandril y, mediante calentamiento y un empujador, se expande y se dobla simultáneamente sobre el mandril. Este método ofrece una alta eficiencia de producción, un espesor de pared uniforme y una apariencia estéticamente agradable, lo que lo convierte en el método de conformado preferido para codos de acero al carbono y acero aleado, y también es adecuado para algunos codos de acero inoxidable.

Método de fabricación de codos 2: Conformado por estampado
El conformado por estampado es un proceso de fabricación de codos más antiguo, que actualmente se utiliza principalmente para la producción de lotes pequeños o codos de pared gruesa. La pieza de tubería se coloca en un molde exterior y, una vez cerrados los moldes superior e inferior, se conforma mediante la acción de una prensa. Este proceso ha sido reemplazado gradualmente por el conformado por empuje, pero aún se utiliza en especificaciones concretas con bajo volumen de producción y paredes excesivamente gruesas o delgadas.

Método de fabricación de codos 3: Conformado por soldadura (codo soldado de dos mitades)
Los codos soldados se fabrican con placas de acero. Primero, se dibuja un diagrama de desarrollo; luego, el material se corta con gas en forma de abanico, se calienta y se prensa en dos mitades. Estas mitades se unen y sueldan para formar un solo codo. Este método es ideal para la producción en lotes pequeños de codos de diámetro extragrande (DN600 y superiores), y su costo de proceso es menor que el del conformado por presión y el estampado.

Método de fabricación de codos 4: Codos de cintura de camarón
Los codos de cintura de camarón se sueldan a partir de múltiples secciones cortas de tubería (cinturas de camarón) en diferentes ángulos, y su rango de aplicación es relativamente limitado. Este proceso es adecuado para aplicaciones con radios de curvatura pequeños (por ejemplo, R=1D o menores) o diámetros de tubería ultragrandes, y es especialmente adecuado para la fabricación in situ y codos grandes con diámetros superiores a 1,5D.

Puntos Clave para la Selección de Codos de 45°:

1. Selección del Material

Elija el material adecuado según las características del medio de transporte. Los codos de acero al carbono son adecuados para medios neutros generales como agua y vapor; los codos de acero inoxidable presentan una alta resistencia a la corrosión y son adecuados para las industrias química y alimentaria; los codos de plástico se utilizan principalmente en sistemas de drenaje de baja presión y temperatura normal. Se debe considerar la influencia de la temperatura, la presión y las propiedades químicas del medio en el material.

2. Adaptación a las especificaciones

El diámetro nominal (DN) del codo varía y debe coincidir con la tubería para evitar fugas o pérdidas de caudal debido a desviaciones dimensionales. También se debe prestar atención al espesor de la pared; se recomiendan codos más gruesos para entornos de alta presión a fin de garantizar la seguridad.

3. Método de Conexión

Los métodos de conexión más comunes incluyen soldadura, conexión roscada y conexión por brida. Los codos soldados ofrecen un buen rendimiento de sellado, pero son difíciles de desmontar; las conexiones roscadas son adecuadas para tuberías de baja presión y diámetro pequeño. Las conexiones de brida son fáciles de mantener, pero más costosas. Se debe buscar un equilibrio según las necesidades reales.

Precauciones para la Instalación del Codo de 45°:

1. Selección del material adecuado: Seleccione el material adecuado para el codo de 45° según las características del fluido, la presión de trabajo y la temperatura, como acero al carbono, acero inoxidable, acero aleado o plástico.

2. Planificación del diseño espacial: El diseño del codo en ángulo de 45° reduce la ocupación de espacio durante los giros de la tubería, pero la ubicación de la instalación debe calcularse con antelación. Se recomienda utilizar software de modelado 3D para simular la ruta de la tubería y evitar interferencias con otros equipos.

3. Control del proceso de soldadura: Si se utiliza soldadura, asegúrese de que la unión soldada sea lisa y libre de impurezas. En los codos de acero al carbono, se debe eliminar la capa de óxido superficial antes de soldar; en los codos de acero inoxidable, se requiere soldadura con gas inerte para evitar la corrosión intergranular. Es necesario realizar una prueba de presión después de la soldadura para confirmar que no haya fugas. Durante la soldadura, asegúrese de que sea uniforme y sin grietas, evitando soldaduras incompletas y falsas soldaduras para garantizar el sellado y la resistencia del sistema de tuberías.

4. Soporte y fijación: Las zonas de codo son susceptibles a fuerzas de impacto debido a los cambios de dirección del fluido; por lo tanto, se deben añadir soportes en las proximidades. La separación entre los soportes no debe exceder 10 veces el diámetro de la tubería; en zonas con vibración significativa, se pueden añadir almohadillas amortiguadoras de vibraciones.

5. Alineación correcta: Durante la instalación, asegúrese de que el codo de 45° esté correctamente alineado con la tubería para evitar desviaciones que podrían aumentar la resistencia del fluido y la concentración de tensiones.

6. Inspección y mantenimiento periódicos: Inspeccione periódicamente el estado de los codos de 45° para identificar y abordar rápidamente posibles problemas, prolongando así la vida útil del sistema de tuberías.

Problemas Comunes y Soluciones:

1. Fugas: Las fugas suelen deberse a una instalación incorrecta o al envejecimiento del material. Durante la inspección, priorice la comprobación de la integridad de las superficies de sellado; aplique cinta selladora a las conexiones roscadas; apriete los pernos de las bridas uniformemente. Si aparecen grietas en el cuerpo del codo, reemplácelo inmediatamente.

2. Resistencia excesiva al fluido: Aunque los codos de 45 grados ofrecen menor resistencia que los de 90 grados, puede producirse una caída de presión si la velocidad del flujo es demasiado alta. Esto se puede mejorar aumentando el radio de curvatura del codo o reduciendo la velocidad del flujo. En sistemas que operan a largo plazo, la limpieza regular de los depósitos de las paredes de la tubería también puede reducir la resistencia.

3. Vibración y ruido: El impacto del fluido en la pared interior del codo puede causar vibración. Las soluciones incluyen: instalar una sección de amortiguación aguas abajo del codo, usar conexiones flexibles de goma para absorber la vibración o ajustar la velocidad de la bomba para evitar frecuencias de resonancia.

Recomendaciones de mantenimiento y prolongación de la vida útil:

1. Inspección periódica: Inspeccione el aspecto y las conexiones de los codos cada seis meses, prestando especial atención a cualquier signo de óxido, deformación o fugas. En entornos de alta temperatura y alta presión, se debe acortar el ciclo de inspección.
2. Prevención de la corrosión: Los codos metálicos instalados en exteriores deben recubrirse con pintura antioxidante. En entornos químicos, considere un revestimiento de plástico o caucho. Los codos de plástico deben protegerse de la luz solar directa para evitar su envejecimiento.
3. Gestión de repuestos: Se debe contar con repuestos para los codos en ubicaciones críticas. Se recomienda elegir repuestos de la misma marca y especificaciones que las piezas originales para garantizar su compatibilidad en caso de una sustitución de emergencia.

Campos de Aplicación del Codo de Tubería de 45 Grados:

Los codos de 45 grados se utilizan ampliamente en petróleo, gas natural, industria química, energía eléctrica, suministro y drenaje de agua y otros campos.
1. En la industria del petróleo y el gas, los codos de 45 grados se utilizan en los sistemas de tuberías para transportar petróleo y gas para garantizar un transporte fluido de fluidos.
2. En la industria química, los codos de 45 grados se utilizan para transportar diversos productos químicos para reducir la corrosión y el desgaste causado por el flujo de fluido.
3. En la construcción y la ingeniería municipal, se utilizan codos de 45 grados en los sistemas de tuberías de drenaje y suministro de agua para garantizar un diseño razonable de las tuberías y una fácil operación.

Conclusión:

Los accesorios de codo de tubería de 45 grados desempeñan un papel importante en los sistemas de tuberías, optimizando el rendimiento y la vida útil del sistema de tuberías al cambiar la dirección de la tubería, conectando diferentes secciones de tubería y reduciendo la tensión de la tubería. Los codos de 45 grados se utilizan ampliamente en el petróleo, el gas natural, la industria química, la energía eléctrica y otros campos y son un componente clave indispensable en la ingeniería de tuberías. Elegir los materiales adecuados, garantizar la calidad de la instalación y realizar un mantenimiento regular son las claves para garantizar un funcionamiento seguro y confiable del sistema de tuberías.
