Lista detallada de dimensiones y especificaciones de la tubería de perforación

Dimensiones y especificaciones de la tubería de perforación petrolera y geológica:

Tubería de perforación petrolera: Estándar API, diámetros exteriores típicos de 2 3/8", 2 7/8", 3 1/2", 4", 4 1/2", 5", etc. Grados de acero: E75, X95, G105, S135. Longitud aproximada de 9 a 10 metros. Se utiliza para la perforación de pozos de petróleo y gas a profundidades de varios miles de metros.

Tubería de perforación geológica: Estándar DCDMA. Modelos comunes: AQ, BQ, NQ, HQ, PQ (serie Q). Se utiliza para exploración geológica, con profundidades de perforación que generalmente oscilan entre varios cientos y dos mil metros.

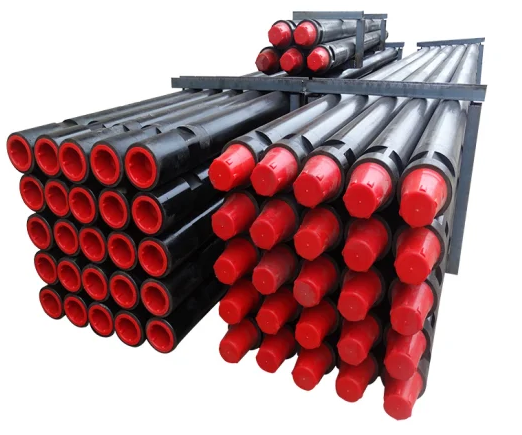

Dimensiones y especificaciones de la tubería de perforación petrolera:

La tubería de perforación es la herramienta principal en la perforación petrolera. Conecta la plataforma de perforación de superficie con la broca de fondo de pozo y se encarga de transmitir el par y suministrar el fluido de perforación. La elección del tamaño adecuado de la tubería de perforación afecta directamente la eficiencia de la perforación, la calidad del pozo y la seguridad operativa. Este artículo presenta sistemáticamente las dimensiones comunes, los grados de acero y los principios de selección de las tuberías de perforación petrolífera estándar API.

Dimensiones comunes del diámetro exterior de las tuberías de perforación petrolífera:

El diámetro exterior de una tubería de perforación petrolífera es su parámetro de especificación más básico. Según la especificación API 5DP, los diámetros exteriores más comunes son los siguientes:

● 2 3/8 pulgadas (aproximadamente 60,3 mm): Ideal para pozos poco profundos con profundidades que no superen los 1500 metros y para operaciones de reacondicionamiento de pozos de pequeño diámetro.
● 2 7/8 pulgadas (aproximadamente 73,0 mm): Adecuado para pozos de profundidad media-baja de 1500 a 2500 metros, ofreciendo flexibilidad y economía.
● 3 1/2 pulgadas (aproximadamente 88,9 mm): El tamaño más común en el mercado, adecuado para pozos de profundidad media-alta de 2500 a 4000 metros.
● 4 pulgadas (aproximadamente 101,6 mm): Adecuado para pozos profundos de 4000 a 5500 metros, capaz de soportar una mayor transmisión de torque.
● La tubería de perforación con un diámetro exterior de 4 1/2 pulgadas (aproximadamente 114,3 mm) es adecuada para pozos profundos o ultraprofundos de más de 5500 metros, lo que permite perforaciones de alto volumen y alta intensidad.
● La tubería de perforación con un diámetro exterior de 5 pulgadas (aproximadamente 127,0 mm) se utiliza principalmente para operaciones en pozos ultraprofundos o de gran diámetro, capaz de soportar torques extremadamente altos y proporcionar un desplazamiento extremadamente alto.

Grados y resistencia del acero de la tubería de perforación petrolera:

Además del tamaño, el grado del acero de la tubería de perforación determina su capacidad de carga. Los grados de acero comunes para tuberías de perforación petrolera según la norma API incluyen E75, X95, G105 y S135.

El acero de grado E75 tiene una resistencia mínima a la fluencia de 517 MPa y es adecuado para pozos convencionales poco profundos y operaciones de reacondicionamiento de pozos.
El acero de grado X95 tiene una resistencia mínima a la fluencia de 655 MPa y es adecuado para pozos de profundidad media.
El acero de grado G105 tiene una resistencia mínima a la fluencia de 724 MPa y es el principal acero utilizado en operaciones de pozos profundos.
El acero de grado S135 tiene una resistencia mínima a la fluencia de 931 MPa y se utiliza específicamente para pozos ultraprofundos, pozos horizontales y condiciones operativas complejas.

Nota: Los números en los grados de acero, como el 105, se expresan en ksi (kilolibras por pulgada cuadrada). Un número mayor indica una mayor resistencia de la tubería de perforación.

Longitud de la tubería de perforación: La longitud estándar de una sola tubería de perforación petrolera suele ser de unos 9 metros, aproximadamente 30 pies. En las operaciones de perforación reales, se conectan varias tuberías de perforación a una sarta de perforación mediante acoplamientos para adaptarse a las necesidades de perforación a diferentes profundidades.

Recomendaciones de selección:

● Para pozos poco profundos de menos de 1500 metros de profundidad, se recomiendan tuberías de perforación de 2 3/8 o 2 7/8 pulgadas, con acero de grado E75 o X95, suficiente para los requisitos operativos.
● Para pozos de profundidad media, entre 2500 y 4000 metros, la opción más común son las tuberías de perforación de 3 1/2 pulgadas, que deben combinarse con acero de grado G105.
● Para pozos profundos o ultraprofundos de más de 4000 metros de profundidad, se recomiendan tuberías de perforación de 4 o 4 1/2 pulgadas, con acero de alta resistencia de grado G105 o S135 para garantizar un margen de seguridad de resistencia suficiente.
● Para pozos horizontales o de alcance extendido, se requieren tuberías de perforación de alta resistencia y alta resistencia a la torsión, como las tuberías de perforación de 5 pulgadas de acero de grado S135.

Especificaciones de tamaño de tubería de perforación para exploración geológica:

En el campo de la perforación geológica con extracción de testigos, las tuberías de perforación son herramientas esenciales para obtener muestras de testigos subterráneos y explorar recursos minerales. Las tuberías de perforación con extracción de testigos de la serie Q, bajo el estándar internacionalmente reconocido DCDMA, son actualmente el sistema de especificaciones más utilizado.

Especificaciones de la tubería de perforación con extracción de testigos de la serie Q:

1. Tubería de perforación tipo AQ: Diámetro exterior 1,625 pulgadas (aproximadamente 41,3 mm), diámetro interior 27,0 mm.
Aplicación: Se utiliza principalmente para perforaciones poco profundas hasta profundidades que no superen los 300 metros; longitud de tubería única de 1,5 m o 3,0 m.

2. Tubería de perforación tipo BQ: Diámetro exterior 2,125 pulgadas (aproximadamente 54,0 mm), diámetro interior 36,5 mm.
Aplicación: Adecuada para perforaciones de profundidad media a superficial hasta profundidades de 300 a 600 metros; longitud de tubería única de 1,5 m o 3,0 m.

3. Tubo de perforación tipo NQ: Diámetro exterior 2,750 pulgadas (aproximadamente 69,9 mm), diámetro interior 47,6 mm.
Aplicaciones: Tubería de perforación HQ: Adecuada para perforaciones de profundidad media (600-1000 metros), este es el modelo más utilizado en exploración geológica. Longitudes de tubería individuales: 1,5 metros o 3,0 metros.

4. Tubería de perforación HQ: Diámetro exterior 3,750 pulgadas (aproximadamente 95,3 mm), diámetro interior 63,5 mm.
Aplicaciones: Adecuada para perforaciones más profundas (1000-1500 metros), permite la extracción de muestras de núcleo de mayor diámetro. Longitudes de tubería individuales: 1,5 metros o 3,0 metros.

5. Tubo de Perforación PQ: Diámetro exterior de 4,500 pulgadas (aproximadamente 114,3 mm) y diámetro interior de 83,3 mm.
Aplicaciones: Adecuado para perforaciones profundas (1500-2000 metros o más), proporcionando muestras de núcleo de diámetro extragrande. Longitudes de tubo individuales: 1,5 metros o 3,0 metros.

Además, en algunos escenarios de perforación se utilizan especificaciones más gruesas, como NQ3 y HQ3, para adaptarse a formaciones más profundas o complejas.

Características y Aplicaciones de los Modelos de la Serie Q:

Tubo de Perforación AQ: Diámetro exterior mínimo, ligero y fácil de transportar; se utiliza principalmente en perforaciones ultrapoco profundas o en escenarios con requisitos de carga de perforación extremadamente bajos.
Tubo de Perforación BQ: Modelo básico, adecuado para estudios geológicos y exploración de profundidad media a superficial.
Tubo de Perforación NQ: El modelo más utilizado, que logra un buen equilibrio entre rendimiento y portabilidad; adecuado para la mayoría de los proyectos de exploración de minerales sólidos de profundidad media.
Tubería de perforación HQ: Se utiliza para perforaciones más profundas o proyectos que requieren testigos de gran diámetro; ofrece un mejor manejo en formaciones fracturadas y mejora las tasas de recuperación de testigos.
Tubería de perforación PQ: Posee el mayor diámetro exterior y de testigo; se utiliza principalmente para la exploración de yacimientos minerales profundos e investigación científica que requiere testigos de gran tamaño.

Material de la tubería de perforación:

Las tuberías de perforación de la serie Q suelen estar fabricadas con acero estructural aleado, como R780, serie ZT o 42CrMo. Estos materiales, tras el temple y revenido, poseen alta resistencia, gran tenacidad y buena resistencia a la fatiga, lo que les permite soportar eficazmente las cargas de torsión, tracción e impacto generadas durante la perforación en formaciones complejas.

Al seleccionar tuberías de perforación para exploración geológica, es necesario considerar exhaustivamente la profundidad de exploración, el diámetro del testigo objetivo, la capacidad de la plataforma de perforación y las condiciones de transporte en el sitio. El modelo NQ, como la opción más equilibrada, es la mejor opción para la mayoría de los proyectos geológicos. Sin embargo, para proyectos de exploración mineral profunda, se recomienda priorizar los modelos HQ o PQ para obtener muestras de testigos más fiables y una mayor eficiencia de perforación.

Conclusión:

Este artículo presenta una lista de tamaños y especificaciones de tuberías de perforación comunes, el rango de aplicación y las características de cada tubería de perforación. Al seleccionar la tubería de perforación, se deben tener en cuenta factores como la profundidad del pozo y la dureza y densidad de la pared del pozo. La selección adecuada de la tubería de perforación puede mejorar la eficiencia de la perforación y reducir los costos.

Además, dado que la tubería y las herramientas de perforación son el elemento vital que conecta la superficie con la broca subterránea, su falla puede tener consecuencias catastróficas, impactando directamente la seguridad, la eficiencia y los costos económicos de las operaciones de perforación. Por lo tanto, es fundamental comprender las pautas de uso y las recomendaciones de mantenimiento para la tubería y las herramientas de perforación.
