Tubos sin costura laminados en frío: aplicaciones de precisión y tolerancias

Qué es un tubo sin costura laminado en frío?

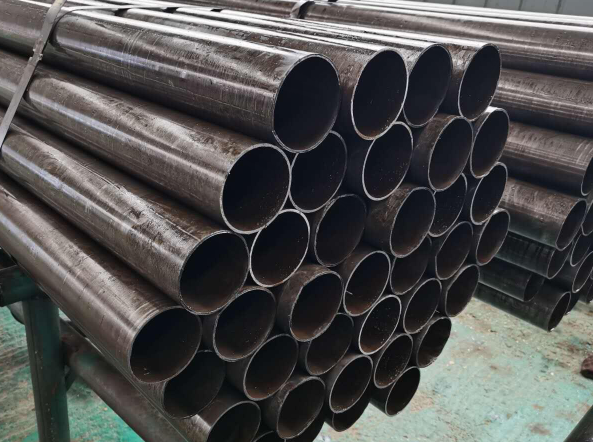

El tubo sin costura laminado en frío es un producto de ingeniería de precisión fabricado mediante trabajo en frío a temperatura ambiente. A diferencia de los tubos sin costura laminados en caliente, que se procesan por encima de la temperatura de recristalización (aproximadamente 1200 °C), los tubos laminados en frío se forman mediante fuerzas de laminación por compresión a temperatura ambiente, lo que resulta en una mayor precisión dimensional, un acabado superficial más liso y mejores propiedades mecánicas.

En comparación con las tuberías de acero soldadas, los tubos sin costura laminados en frío ofrecen una resistencia y fiabilidad superiores debido a la ausencia de soldadura.

Tubo vs. Tubería: Cuál es la diferencia?

Si bien los términos "tubería" y "tubo" se usan a menudo indistintamente en el lenguaje cotidiano, se fabrican con estándares diferentes en la industria. La tubería se especifica generalmente por su diámetro nominal (NPS) y su espesor de pared (Schedule), mientras que el tubo se especifica por su diámetro exterior y espesor de pared exactos. Los tubos sin costura laminados en frío tienen tolerancias dimensionales más estrictas que las tuberías, lo que los convierte en la opción preferida para aplicaciones de ingeniería de precisión.

Laminado en frío vs. Estirado en frío: Diferencias clave

A diferencia del estirado en frío, que estira la tubería a través de una matriz mediante fuerzas de tracción, el laminado en frío utiliza fuerzas de compresión. Esto permite una mayor eficiencia de producción (20-50 m/min frente a 3-10 m/min para el estirado en frío) y una mejor capacidad para producir tubos de pared delgada.

Estándares y especificaciones:

Los estándares comunes para tubos sin costura laminados en frío incluyen ASTM A519 para tubos mecánicos y ASTM A513 para tubos sin costura conformados en frío.

Tolerancias dimensionales clave

Los tubos sin costura laminados en frío ofrecen tolerancias significativamente más estrictas que las alternativas laminadas en caliente o estiradas en frío. Según la norma ASTM A519, los tubos laminados en frío pueden alcanzar tolerancias de diámetro exterior de hasta ±0,05 mm. Los grados de precisión suelen ir de H8 a H10, siendo H8 el nivel de precisión más alto. La siguiente tabla muestra los rangos de tolerancia típicos para tubos sin costura laminados en frío:

Parámetro	Rango de Tolerancia Típico
Diámetro Exterior	±0.05mm to ±0.10mm
Grosor de Pared	±5% to ±10% of nominal wall
Rectitud	≤ 1.0mm per meter
Rugosidad Superficial (Ra)	≤ 0.4μm (aplicaciones hidráulicas)

Aplicaciones de precisión de tubos sin costura laminados en frío

Los tubos sin costura laminados en frío son esenciales en aplicaciones que requieren alta precisión, un acabado superficial liso y un rendimiento fiable. Entre las principales áreas de aplicación se incluyen:

1. Tubos para cilindros hidráulicos: Los tubos sin costura laminados en frío se utilizan ampliamente como cilindros en sistemas hidráulicos. Su superficie interior lisa (Ra ≤ 0,4 μm) y sus estrictas tolerancias dimensionales (H8/H9) garantizan una baja fricción, un sellado eficiente y una mayor vida útil. Los tubos rectificados para cilindros hidráulicos suelen fabricarse con tubos sin costura laminados en frío debido a su excelente calidad superficial y su espesor de pared uniforme.

2. Amortiguadores para automóviles: Los tubos sin costura laminados en frío forman el cilindro interior de los amortiguadores para automóviles. La combinación de dimensiones precisas, un acabado superficial liso y un espesor de pared uniforme garantiza un rendimiento de amortiguación estable y una fiabilidad a largo plazo bajo cargas dinámicas.

3. Ejes de transmisión para automóviles: Los ejes de transmisión huecos se fabrican cada vez más con tubos sin costura laminados en frío. La reducción de peso que se logra al usar tubos huecos, en comparación con barras macizas, mejora la eficiencia del combustible y la dinámica del vehículo, mientras que la alta resistencia del material laminado en frío garantiza la capacidad de transmisión de par.

4. Componentes de maquinaria de precisión: Los ejes, rodillos y componentes estructurales de máquinas herramienta y equipos industriales dependen de tubos sin costura laminados en frío por su alta relación resistencia-peso y estabilidad dimensional.

5. Industria aeroespacial y energía nuclear: Los componentes de precisión de pequeño diámetro para sistemas hidráulicos y de combustible en aeronaves, así como los tubos de alta resistencia para equipos de energía nuclear, requieren la excepcional calidad y fiabilidad que ofrecen los tubos sin costura laminados en frío.

En comparación con las tuberías laminadas en caliente, que se utilizan comúnmente en oleoductos/gasoductos y aplicaciones estructurales generales, los tubos sin costura laminados en frío se seleccionan específicamente para aplicaciones donde la precisión, la calidad superficial y la estabilidad dimensional son fundamentales.

Descripción general del proceso de fabricación

Selección de materia prima:

La selección de materia prima es un primer paso fundamental en el proceso de fabricación. En circunstancias normales, las materias primas seleccionadas deben ser acero estructural al carbono o acero estructural aleado de alta calidad. La calidad de las materias primas afecta directamente la calidad y el rendimiento de los tubos terminados, por lo que la selección de materiales debe ser muy cuidadosa.

La secuencia principal del proceso para la producción de tubos sin costura laminados en frío es:
△ Tubo laminado en caliente → Recocido → Decapado → Fosforización → Saponificación → Laminado en frío (varias pasadas) → Desengrasado → Tratamiento térmico → Enderezado → Inspección → Marcado → Almacenamiento

Los pasos clave son los siguientes:
1. Recocido: Ablanda el material y prepara la microestructura para la deformación en frío.
2. Decapado: Elimina la capa de óxido superficial y las impurezas.
3. Fosforización y saponificación: Forma una capa lubricante para reducir la fricción durante el laminado.
4. Laminado en frío: Reduce progresivamente el diámetro exterior y el espesor de pared; la reducción en una sola pasada generalmente no supera el 50 %.
5. Desengrasado: Elimina los lubricantes residuales de laminación.
6. Tratamiento térmico: Elimina las tensiones y logra las propiedades mecánicas finales.
7. Enderezado e inspección: Cumple con los estándares dimensionales y verifica la calidad.

Enfoque en el control de calidad

Para los tubos sin costura laminados en frío, el control de calidad es particularmente crítico debido a las estrictas tolerancias y los requisitos de precisión de sus aplicaciones finales. Las áreas clave de inspección incluyen:

1. Inspección dimensional: El diámetro exterior, el espesor de pared, la redondez y la rectitud se miden con instrumentos de alta precisión para garantizar el cumplimiento de las tolerancias ASTM A519 y las especificaciones del cliente.
2. Calidad de la superficie: Se inspeccionan las superficies exterior e interior para detectar defectos como grietas, rayones, picaduras e inclusiones. Para aplicaciones hidráulicas, se mide la rugosidad de la superficie interior (Ra) para asegurar que cumpla con el estándar requerido (generalmente ≤ 0,4 μm).
3. Pruebas de propiedades mecánicas: Se prueban la resistencia a la tracción, el límite elástico, la dureza y la elongación para verificar que el tubo cumpla con los estándares de rendimiento mecánico requeridos.

4. Ensayos No Destructivos (NDT): Se aplican ensayos ultrasónicos (UT) y de corrientes inducidas (ET) para detectar defectos internos y superficiales sin dañar el tubo. También se realizan ensayos hidrostáticos para verificar la integridad de la presión.
5. Uniformidad del espesor de pared: Garantizar un espesor de pared uniforme a lo largo de toda la longitud y circunferencia del tubo es fundamental para aplicaciones como cilindros hidráulicos y ejes de transmisión, donde un espesor de pared irregular puede provocar fallas prematuras.

Cómo seleccionar el tubo de precisión laminado en frío adecuado?

Al seleccionar un tubo sin costura de precisión laminado en frío para su proyecto, considere los siguientes factores:

Factor de Selección	Consideración
Grado del Material	Elija acero al carbono (ej. ASTM A519 1020/1045) o acero aleado según los requisitos de resistencia y resistencia al desgaste.
Tolerancias Dimensionales	Especifique las tolerancias de diámetro exterior, grosor de pared y rectitud. Los grados H8/H9 son comunes para aplicaciones hidráulicas.
Acabado Superficial	Para aplicaciones de sellado o fluidos, especifique los requisitos de rugosidad superficial (Ra).
Propiedades Mecánicas	Defina los requisitos de resistencia a la tracción, límite elástico y dureza según las cargas de la aplicación.
Uso Final	Considere si el tubo se utilizará tal como se fabrica o si requerirá procesamiento adicional (rectificado, mecanizado, recubrimiento).

▶ Para comprender completamente el proceso de laminación en frío, incluyendo descripciones detalladas paso a paso y comparaciones con tubos sin costura laminados en caliente y estirados en frío, consulte nuestra guía completa: [Tubos de acero sin costura laminados en frío: proceso de fabricación, ventajas y guía de selección].
