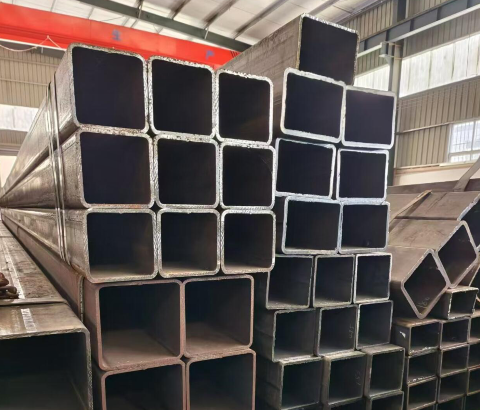

Tubo cuadrado ASTM A500

ASTM A500 — tubos cuadrados soldados con sección transversal redonda y de forma especial conformados en frío de acero al carbono y tubos cuadrados sin costura para uso estructural

Tubo cuadrado es el nombre de tubo cuadrado, que es un tubo de acero con lados iguales. La mayoría de los tubos cuadrados son en su mayoría tubos de acero, principalmente tubos cuadrados estructurales, tubos cuadrados decorativos, tubos cuadrados de construcción, etc.

ASTM es el estándar de la Sociedad Estadounidense de Pruebas y Materiales y ASTM A500 es un estándar de producción común para tubos cuadrados.

Los tubos y tuberías cuadrados ASTM A500 se laminan a partir de fleje de acero tras un tratamiento de proceso. Generalmente, el fleje de acero se desempaqueta, se aplana, se curva y se suelda para formar un tubo redondo, que posteriormente se lamina en un tubo cuadrado y se corta a la longitud requerida. Generalmente, se venden 50 piezas por paquete. Los tubos cuadrados se dividen en tubos cuadrados sin costura y tubos cuadrados soldados (ERW). Los tubos cuadrados sin costura se fabrican mediante la extrusión de tubos redondos sin costura.

Características del tubo cuadrado ASTM A500:

1. Excelente relación resistencia-peso
La sección hueca y cerrada es altamente eficiente para soportar cargas de flexión, torsión y compresión. En comparación con las barras de acero macizas, proporciona una resistencia estructural equivalente o incluso mayor con un peso menor, lo que reduce los costos de material y el peso estructural.

2. Económico
El proceso de conformado en frío y soldadura ofrece una alta eficiencia de producción y un alto aprovechamiento del material, lo que convierte al tubo cuadrado A500 en uno de los aceros estructurales más rentables.

3. Aspecto limpio y fácil manejo
Su superficie relativamente lisa con esquinas afiladas crea un aspecto impecable. Su geometría simétrica facilita su manejo durante el almacenamiento, el transporte y la instalación.

4. Excelente rigidez a la flexión y a la torsión
La sección cuadrada tiene momentos de inercia iguales en ambos ejes principales (X e Y), lo que proporciona la misma resistencia a la flexión en ambas direcciones. Su sección transversal cerrada también ofrece una buena rigidez a la torsión.

5. Fácil procesamiento y unión
Se puede cortar, perforar, soldar y unir mecánicamente con relativa facilidad. Su superficie lisa facilita su conexión a otros componentes, como placas de acero.

6. Múltiples resistencias
La norma A500 especifica diferentes grados de resistencia (principalmente Gr. B y Gr. C), lo que permite a los diseñadores seleccionar el material más económico según los requisitos de resistencia.

Grado B: Límite elástico ≥ 42 ksi (290 MPa), resistencia a la tracción ≥ 58 ksi (400 MPa)
Grado C: Límite elástico ≥ 50 ksi (345 MPa), resistencia a la tracción ≥ 62 ksi (427 MPa) - actualmente el más utilizado
Grado D: Límite elástico ≥ 36 ksi (250 MPa) - utilizado principalmente para tubos redondos

7. Múltiples opciones de tratamiento superficial
Puede utilizarse directamente como "tubo negro" (con restos de óxido y película de aceite) o someterse a diversos tratamientos superficiales, como recubrimiento por pulverización y galvanizado por inmersión en caliente.

Posibles desventajas:
Resistencia a la corrosión: Al igual que el acero al carbono, requiere protección superficial (p. ej., pintura, galvanizado) para evitar la oxidación al exponerse a la humedad.
Concentración de Tensión en Esquinas: Las esquinas agudas pueden experimentar concentraciones de tensión, lo que requiere especial atención bajo cargas cíclicas o de impacto.

Tolerancia dimensional para tubo cuadrado ASTM A500:

1. Dimensiones externas: Las dimensiones externas se medirán al menos a 2 pulgadas (5 cm) del extremo de la tubería y no diferirán de las dimensiones externas requeridas por los valores apropiados indicados en la Tabla 3, incluidas las tolerancias para cóncavo y convexo.
2. Espesor de pared: El espesor mínimo de pared medido en cualquier punto de la tubería no puede ser inferior al 10% del espesor de pared requerido. El espesor máximo de pared, incluidas las soldaduras de la tubería, no deberá exceder el 10% del espesor de pared requerido. El espesor de pared del tubo cuadrado ASTM A500 se aplica solo a la ubicación central.

3. Longitud: Los tubos estructurales generalmente se producen en longitudes indefinidas de 5 pies (1,5 metros), longitudes múltiples y longitudes específicas. Consulte la tabla de abajo

	Below 22 feet		Above 22 feet
	above	below	above	below
Length tolerance	1/2(12.7mm)	1/4(6.4mm)	3/4(19.0mm)	1/4(6.4mm)

4. Rectitud: La tolerancia a la planitud de la tubería estructural es 1/8 de pulgada por la longitud total dividida por 5 pies (10 mm por metros).
5. Superficie cuadrada: el tubo cuadrado ASTM A500 tiene cada lado adyacente a 90°, con una desviación máxima permitida de +2%.
6. Radio de la esquina: la esquina exterior de cada interfaz del tubo cuadrado ASTM A500 no puede exceder 3 veces el espesor de pared requerido.
7. Doblado: La tolerancia permitida de doblado del tubo cuadrado ASTM A500 se muestra en la siguiente tabla. El grado de curvatura se determina fijando un extremo del tubo en la placa plana y midiendo la altura de cada esquina del fondo desde el extremo opuesto del tubo, y calculando el grado de curvatura (las diferentes alturas de estas esquinas), excepto que el grado de curvatura se puede determinar utilizando algunas herramientas de medición adecuadas. . La prueba de flexión no se puede realizar a 2 pulgadas (5 cm) del extremo de la tubería.

Specified outside large flat dimension,in.(mm)		Maximum permissible variations in twist per 3 ft of length (twist per metre of length)
	In.	(mm)
11/2(40)and under	0.050	(1.3)
Over 11/2 to 21/2(40 to 65),incl	0.062	(1.6)
Over 21/2 to 4(60 to 100),incl	0.075	(1.9)
Over 4 to 6(100 to 150),incl	0.087	(2.2)
Over 6 to 8(150 to 200),incl	0.100	(2.5)
Over 8 (200)	0.112	(2.8)

Aplicaciones Principales:

Los tubos cuadrados ASTM A500 tienen una amplia gama de aplicaciones, abarcando prácticamente todas las áreas que requieren elementos estructurales ligeros y de alta resistencia.

1. Estructuras de Edificación
Edificios Comerciales e Industriales: Se utilizan como columnas, cerchas de techo, correas, marcos de soporte de muro cortina, etc.
Estadios y Aeropuertos: Rejillas, cerchas y sistemas de soporte para estructuras de grandes espacios.

2. Maquinaria Pesada
Maquinaria Agrícola: Protectores de tractores, chasis de cosechadoras.
Maquinaria de Construcción: Plumas de grúa, accesorios de excavadoras, soportes de cintas transportadoras.
Camiones y Remolques: Componentes de chasis, chasis de vehículos.

3. Infraestructura y Servicios Públicos
Puentes: Vigas y barandillas para puentes peatonales.

Torres de transmisión y postes de luz: Soporte estructural. Muelles y plataformas marinas: Estructuras auxiliares.

4. Almacenamiento y manejo de materiales
Sistemas de estanterías: Columnas y vigas para estanterías de almacenamiento de alta resistencia.
Contenedores y jaulas.

5. Productos para el hogar y el comercio
Muebles: Mesas, sillas, escritorios y estanterías contemporáneas.
Exhibidores de tiendas.
Escaleras y barandillas.

Resumen:
La tubería cuadrada ASTM A500 es uno de los componentes más versátiles y económicos en la construcción moderna de acero. Ofrece un excelente equilibrio entre resistencia, peso, costo y manejabilidad.

Al comprar o especificar tubería cuadrada ASTM A500, tenga en cuenta lo siguiente:
Forma: Tubería cuadrada.
Norma: ASTM A500.
Grado: Normalmente Grado C (alta resistencia, el más común) o Grado B. Dimensiones: Las dimensiones de la pared exterior (p. ej., 5 cm x 5 cm) y el espesor de la pared (p. ej., 6,35 mm). El espesor de la pared suele expresarse en pulgadas.
Requisitos de la superficie: Si la tubería debe galvanizarse, pintarse o dejarse en negro.
