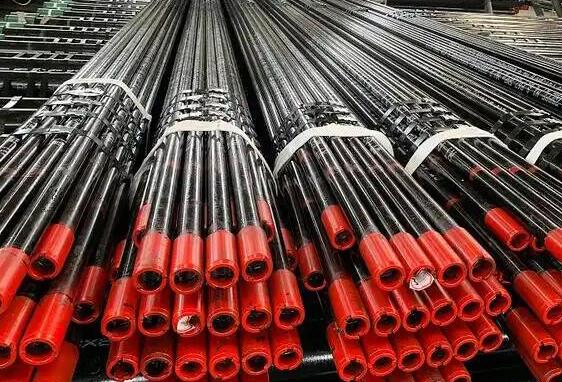

La tubería de producción API se refiere a tuberías de acero fabricadas según las normas del Instituto Americano del Petróleo (API), utilizadas en pozos de petróleo y gas para transportar hidrocarburos producidos o fluidos inyectados. A diferencia de la tubería de revestimiento, que es un componente estructural permanente, la tubería de producción se instala dentro del revestimiento y sirve como conducto a través del cual el petróleo y el gas fluyen desde el yacimiento hasta la superficie.
La tubería de producción debe ser lo suficientemente resistente para soportar las cargas de producción y las operaciones de reacondicionamiento, y tener el tamaño adecuado para soportar las tasas de producción esperadas. Seleccionar una tubería demasiado pequeña restringe el flujo y reduce la rentabilidad del pozo. Sin embargo, una tubería demasiado grande no solo cuesta más, sino que también afecta el diseño general del revestimiento: una tubería más grande puede requerir un revestimiento más grande, lo que aumenta los costos de construcción del pozo.
| Aspecto | Revestimiento | Tubería de producción |
| Función | Soporta el pozo, aísla formaciones, protege las aguas subterráneas | Transporta petróleo y gas del yacimiento a la superficie |
| Instalación | Cementada en su lugar, estructura permanente | Se instala dentro del revestimiento, puede reemplazarse |
| Diámetro | Generalmente mayor (≥ 4-1/2″) | Generalmente menor (≤ 4-1/2″) |
| Tipo de carga | Presión externa, colapso, tensión | Presión interna, corrosión, tensión |
△ Una regla general: el diámetro exterior de 4-1/2 pulgadas (114,3 mm) es el límite. Los tamaños iguales o menores a 4-1/2 pulgadas suelen ser tubos; los tamaños mayores son revestimiento.
▶ Para obtener datos completos sobre las dimensiones y el peso del revestimiento, consulte nuestra [Tabla de tamaños de revestimiento OCTG].
|
Outside Diameter
|
Wall Thickness
|
Weight
|
Grade and Upset Type*
|
|||||||||
|
Non-Upset T&C
|
External Upset T&C
|
|||||||||||
|
in.
|
mm
|
in.
|
mm
|
lb/ft
|
kg/m
|
lb/ft
|
kg/m
|
J55
|
L80
|
N80
|
C90
|
P110
|
|
2-3/8
|
60.32
|
0.167
|
4.24
|
4.00
|
5.95
|
-
|
-
|
PN
|
PN
|
PN
|
PN
|
-
|
|
0.190
|
4.83
|
4.60
|
6.85
|
4.70
|
6.99
|
PNU
|
PNU
|
PNU
|
PNU
|
PNU
|
||
|
0.254
|
6.45
|
5.80
|
8.63
|
5.95
|
8.85
|
-
|
PNU
|
PNU
|
PNU
|
PNU
|
||
|
0.336
|
8.53
|
7.35
|
10.94
|
7.45
|
11.09
|
PU
|
-
|
PU
|
PU
|
-
|
||
|
2-7/8
|
73.02
|
0.217
|
5.51
|
6.40
|
9.52
|
6.50
|
9.67
|
PNU
|
PNU
|
PNU
|
PNU
|
PNU
|
|
0.276
|
7.01
|
7.80
|
11.61
|
7.90
|
11.76
|
-
|
PNU
|
PNU
|
PNU
|
PNU
|
||
|
0.308
|
7.82
|
8.60
|
12.80
|
8.70
|
12.95
|
-
|
PNU
|
PNU
|
PNU
|
PNU
|
||
|
0.340
|
8.64
|
9.35
|
13.91
|
9.45
|
14.06
|
-
|
PU
|
-
|
PU
|
-
|
||
|
0.440
|
11.18
|
11.50
|
17.11
|
-
|
-
|
N
|
PN
|
-
|
PN
|
-
|
||
|
3-1/2
|
88.90
|
0.216
|
5.49
|
7.70
|
11.46
|
-
|
-
|
PN
|
PN
|
PN
|
PN
|
-
|
|
0.254
|
6.45
|
9.20
|
13.69
|
9.30
|
13.84
|
PNU
|
PNU
|
PNU
|
PNU
|
PNU
|
||
|
0.289
|
7.34
|
10.20
|
15.19
|
-
|
-
|
PN
|
PN
|
PN
|
PN
|
-
|
||
|
0.375
|
9.52
|
12.70
|
18.91
|
12.95
|
19.27
|
-
|
PNU
|
PNU
|
PNU
|
PNU
|
||
|
4
|
101.60
|
0.226
|
5.74
|
9.50
|
14.14
|
-
|
-
|
PN
|
PN
|
PN
|
PN
|
-
|
|
0.262
|
6.65
|
-
|
-
|
11.00
|
16.37
|
PU
|
PU
|
PU
|
PU
|
-
|
||
|
4-1/2
|
114.30
|
0.271
|
6.88
|
12.60
|
18.75
|
12.75
|
18.97
|
PNU
|
PNU
|
PNU
|
PNU
|
-
|
*Conexiones premium disponibles bajo pedido. P = Extremo liso, N = Sin recalcado, E = Recalcado externo. PN = Extremo liso + Sin recalcado. PNU = Extremo liso + Sin recalcado (con opción de recalcado externo). PU = Extremo liso + Recalcado externo.
| Grado | Límite elástico (psi) | Aplicación |
| J55 | 55,000 | Pozos someros, condiciones estándar, más económico |
| N80 | 80,000 | Pozos de profundidad media, uso general, el más utilizado |
| L80 | 80,000 | Servicio agrio (ambientes con H₂S), resistente a la corrosión |
| C90 | 90,000 | Servicio agrio de alta resistencia, pozos más profundos |
| P110 | 110,000 | Pozos profundos y de alta presión, requiere alta resistencia |
La tabla anterior proporciona un punto de partida. Para la selección final, consulte siempre con su ingeniero de perforación y verifique todos los datos con las especificaciones API vigentes y los parámetros de diseño del pozo.
R: No. El revestimiento se utiliza para dar soporte al pozo y aislar la formación, mientras que la tubería está diseñada específicamente para el transporte de fluidos; los requisitos de rosca y sellado son diferentes.
P4: Qué grado de acero debo elegir para servicio en ambientes corrosivos?
R: Para ambientes con H₂S, se debe seleccionar acero resistente al azufre L80 o superior. Las normas J55, N80 y P110 no son aplicables.
