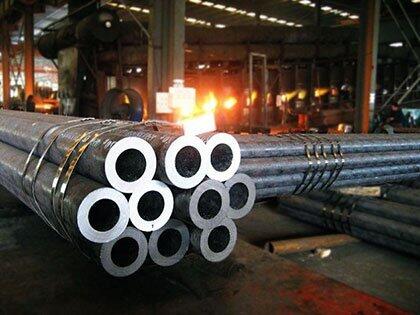

Tubería de acero de alta presión

Las tuberías de acero de alta presión son materiales fabricados con acero al carbono de alta calidad, acero estructural aleado o tubos sin costura de acero inoxidable. Se utilizan principalmente en la fabricación de recipientes a alta presión, calderas (como tubos sin costura para calderas) y sistemas de tuberías industriales. Sus procesos de producción incluyen el laminado en caliente (diámetro exterior de 22-530 mm) y el estirado en frío (diámetro exterior de 10-108 mm). Presentan propiedades mecánicas estables a alta temperatura y una alta resistencia a la compresión, lo que las hace adecuadas para aplicaciones como equipos de fertilizantes y tuberías de aceite de alta presión para motores diésel. Las tuberías de alta presión son dispositivos de transporte industriales que se utilizan en entornos de presión de 10 a 100 MPa.

Este producto requiere especificaciones de instalación estrictas. Solo se deben utilizar accesorios y válvulas inspeccionados y calificados, y se deben emplear soportes de tubería formales para la fijación. Las conexiones con bridas deben garantizar un apriete uniforme de los pernos. El galvanizado mejora la resistencia a la corrosión, y los procesos de pasivación o los recubrimientos de aleación de Zn-Ni se utilizan comúnmente para mejorarla. La temperatura aplicable para el galvanizado debe ser inferior a 250 °C. La selección de la solución de recubrimiento debe basarse en el material, la forma y los requisitos de prevención de la fragilización por hidrógeno de las piezas. Las soluciones de recubrimiento alcalinas son adecuadas para estructuras complejas, mientras que las soluciones de recubrimiento ligeramente ácidas son adecuadas para componentes sensibles a la fragilización por hidrógeno.

Método de fabricación de tubos de acero de alta presión:
Los métodos de fabricación de tubos de acero de alta presión se dividen en laminado en caliente (extrusión y expansión) y estirado en frío (laminado). El diámetro exterior del tubo laminado en caliente (extrusión y expansión) varía de 22 a 530 mm y el espesor de pared de 2,0 a 70 mm; el diámetro del tubo estirado en frío (laminado) varía de 10 a 108 mm y el espesor de pared de 2,0 a 13 mm.

Ámbito de aplicación:
Los tubos de acero de alta presión presentan buenas propiedades mecánicas a temperatura ambiente y alta temperatura, un estricto control de calidad y son adecuados para diversas situaciones de trabajo en condiciones de alta presión. Se utilizan principalmente en el campo, tuberías de alta presión para diésel, equipos de fertilizantes y tuberías.

Métodos de fabricación de tubos de acero de alta presión:

La fabricación de tubos de acero de alta presión (especialmente los tubos de acero de alta presión sin costura utilizados en calderas, plantas petroquímicas y centrales eléctricas) es un proceso preciso y riguroso. Su objetivo principal es garantizar una alta pureza del material, una microestructura uniforme, precisión geométrica y un rendimiento final fiable. A continuación, se utiliza como ejemplo el proceso convencional de tubos de acero sin costura laminados en caliente:

a. La fabricación de tubos de acero sin costura de alta presión comienza con una palanquilla redonda de alta pureza. Tras el calentamiento, la palanquilla se perfora para formar un tubo hueco, que posteriormente se extiende y adelgaza mediante laminación continua en caliente. Posteriormente, se realiza el dimensionamiento/reducción para controlar con precisión el diámetro exterior y el espesor de la pared.

b. El tratamiento térmico (como el temple y revenido) es fundamental para obtener alta resistencia y tenacidad. En aceros aleados (como P91 y P92), se utiliza la austenización (temple) y el revenido a alta temperatura para obtener una microestructura de martensita revenida de alta resistencia. Posteriormente, se realizan el enderezamiento, el corte a medida y otros procesos de acabado.

c. Antes de salir de fábrica, cada tubo de acero se somete a pruebas no destructivas (ultrasónicas, corrientes de Foucault), pruebas hidrostáticas e inspección de propiedades mecánicas para garantizar que esté libre de defectos internos y cumpla con los estándares de rendimiento. Finalmente, se aplica el etiquetado y el embalaje protector. Todo el proceso integra mecanizado de precisión, tratamiento térmico y una rigurosa inspección de calidad.

Aplicaciones:

Los tubos de acero de alta presión poseen excelentes propiedades mecánicas integrales tanto a temperatura ambiente como a alta temperatura, y se someten a un estricto control de calidad, lo que los hace aptos para diversas condiciones de trabajo a alta presión. Los tubos de acero de alta presión se utilizan principalmente en calderas, tuberías de aceite de alta presión para motores diésel, equipos de fertilizantes y tuberías.

Instalación de Tuberías de Alta Presión:

Los requisitos para la instalación de tuberías de alta presión son similares a los de media y baja presión, pero son más exigentes y las normativas más estrictas. Por lo tanto, además de cumplir con los requisitos para la instalación de tuberías de media y baja presión, también se deben cumplir los siguientes requisitos:

Las secciones de tubería de alta presión, accesorios, fijaciones y válvulas utilizadas para la instalación deben inspeccionarse y certificarse, y deben ir acompañadas de los documentos de certificación técnica correspondientes. Tras su transporte al lugar de instalación, deben almacenarse adecuadamente, estar claramente marcados y colocados de forma ordenada. Antes de la instalación, se deben limpiar sus superficies internas y externas, y se deben revisar sus conductos internos para detectar objetos extraños y asegurar que no presenten obstrucciones. Compruebe que la rugosidad de la superficie de sellado de la tubería y la junta cumpla con los requisitos. No debe haber arañazos (especialmente radiales), manchas ni otros defectos en la superficie de sellado que puedan afectar el rendimiento del sellado. Excepto en el caso de las tuberías que requieran desengrasado, aplique aceite de máquina, grasa o vaselina blanca a la superficie de sellado de la tubería y a la junta para protegerlas. En las tuberías de alta presión que hayan superado la inspección, la parte roscada del extremo, excepto en aquellas que requieran desengrase, debe protegerse con grasa de disulfuro de molibdeno o un agente de mezcla de aceite de grafito para máquinas.

Durante la instalación de las tuberías, utilice soportes de tubería formales para la fijación. Se deben instalar manguitos protectores en los soportes de tubería que estén en contacto con las tuberías y accesorios de alta presión, según los requisitos de diseño. Al instalar bridas de alta presión, el chaflán de las roscas del extremo de la tubería debe quedar expuesto. Al instalar las juntas, no utilice alambres metálicos para la suspensión; aplique grasa previamente a la abertura de la tubería y a la junta. Las juntas de alta presión de metal blando deben colocarse con precisión en el asiento de sellado. Los pernos de las bridas deben apretarse de forma simétrica y uniforme, sin apretarlos en exceso. Después del apriete, las dos bridas deben permanecer paralelas y concéntricas, con 2 o 3 roscas sobresaliendo de la tuerca, y al menos 2 roscas como mínimo. La longitud expuesta de cada perno debe ser aproximadamente la misma. Durante la instalación, no se deben compensar errores de fabricación o instalación tirando, empujando, torciendo ni alterando el espesor de la junta con fuerza. Si no es posible realizar y completar la instalación de la tubería de forma continua, las aberturas de la tubería deben sellarse con prontitud. Los componentes de muestreo de instrumentos en la tubería deben instalarse simultáneamente con la tubería.

Sistemas de Tuberías de Alta Presión:

Los sistemas de tuberías de alta presión se refieren al conjunto de redes cerradas de tuberías y accesorios utilizados para transportar fluidos (gases o líquidos) a presiones de diseño que suelen superar los 10 MPa. Son fundamentales para la industria moderna, especialmente en los sectores energético, químico y eléctrico.

Características y desafíos de los sistemas de tuberías de alta presión:

1. Alta Tensión y Alta Energía: El medio interno almacena una enorme cantidad de energía; fugas o roturas pueden causar explosiones físicas catastróficas y la expulsión del medio.

2. Alto Riesgo de Medios: Los sistemas de alta presión a menudo transportan no solo presión, sino también altas temperaturas (p. ej., el vapor principal en las centrales eléctricas puede alcanzar los 600 °C) o medios tóxicos, inflamables y explosivos (p. ej., hidrógeno, sulfuro de hidrógeno), con consecuencias extremadamente graves en caso de fallo.

3. Paredes Gruesas de las Tuberías: Para soportar la alta presión, las paredes de las tuberías son mucho más gruesas que las de las tuberías convencionales, lo que plantea importantes desafíos en la fabricación, la soldadura y la instalación.
4. Expansión y contracción térmica significativas: La alta presión suele ir acompañada de altas temperaturas, lo que provoca una expansión térmica significativa en la tubería. El sistema debe absorber el desplazamiento térmico mediante un análisis preciso de la flexibilidad y un diseño racional de los soportes para evitar tensiones secundarias excesivas.

5. Vibración y fatiga: Los fluidos a alta presión inducen fácilmente la vibración en las tuberías, y la vibración prolongada puede provocar grietas por fatiga en las uniones de las tuberías.

Componentes principales de un sistema de tuberías de alta presión:

Un sistema de tuberías de alta presión no se compone simplemente de unas pocas tuberías de acero; es un proyecto complejo de ingeniería de sistemas, que incluye principalmente:

1. Cuerpo de la tubería: Las tuberías de acero sin costura de alta presión son el pilar fundamental. Gracias a la ausencia de cordones de soldadura, las tuberías sin costura pueden soportar presiones enormes con mayor fiabilidad. Los materiales más utilizados incluyen acero al carbono de alta calidad (p. ej., 20G), acero resistente al calor de baja aleación (p. ej., 15CrMoG, P22) y acero aleado de alta resistencia (p. ej., P91).
2. Accesorios: Componentes que conectan tuberías, como codos, tes, reductores, etc. Los accesorios de alta presión suelen fabricarse mediante forjado para eliminar defectos de fundición y costuras de soldadura.

3. Válvulas: Se utilizan para controlar y regular el flujo de fluidos, como válvulas de compuerta, válvulas de globo y válvulas de seguridad. Las válvulas de alta presión requieren diseños de sellado estrictos y marcas de presión nominal (por ejemplo, Clase 1500, Clase 2500).
4. Bridas y fijaciones: Se utilizan para conexiones desmontables. Las bridas de alta presión suelen ser bridas con cuello soldado, que se utilizan junto con pernos de alta resistencia y juntas espiraladas para garantizar un sellado hermético.

5. Soportes de tuberías: Soportan el peso de la tubería, limitan el desplazamiento por expansión térmica y previenen la inestabilidad del sistema de tuberías.
6. Aislamiento y protección contra la corrosión: Protegen la tubería de las fluctuaciones de temperatura y la corrosión externa.

Principios básicos de diseño y selección de materiales:

El diseño de sistemas de tuberías de alta presión debe cumplir con estrictas normas nacionales e internacionales, como ASME B31.1 (tuberías de potencia), ASME B31.3 (tuberías de proceso) o GB/T 20801 (especificación de tuberías de presión).

Los sistemas de tuberías de alta presión son sistemas de tuberías especializados, diseñados para soportar presiones extremas. Utilizando tubos de acero sin costura como núcleo, integran accesorios y válvulas de alta resistencia, así como rigurosos estándares de diseño, lo que los convierte en uno de los componentes de infraestructura más críticos en procesos industriales de alto riesgo y alto consumo energético. La seguridad es la máxima prioridad en todos los aspectos de su diseño, fabricación, instalación y operación.

Leer más: Material y estándar de tuberías sin costura de alta presión o Clasificación de presión de tuberías de acero SCH 40 frente a SCH 80
