Tubería de acero LSAW

Proceso de conformado de tuberías de acero LSAW:

JCOE y UOE son dos procesos de moldeo comúnmente utilizados para la fabricación de tuberías de acero LSAW. Si bien comparten algunas similitudes, cada uno tiene sus propias características. A continuación, HSCO le explicará ambos procesos, UOE y JCOE, y las diferencias entre ellos.

Proceso de conformado UOE:

El proceso UOE es un proceso de moldeo consolidado y ampliamente adoptado, que ofrece un alto grado de automatización, alta productividad y una calidad de producto excelente y estable. Consta de tres pasos clave: conformado en U, conformado en O y expansión.

● Conformado en U: La placa de acero se dobla en forma de "U" mediante una prensa hidráulica.
● Conformado en O: La forma de "U" se comprime aún más para obtener una forma circular de "O".
● Expansión: La tubería se expande mecánica o hidráulicamente hasta alcanzar su diámetro final, lo que garantiza dimensiones uniformes y alivia las tensiones residuales.

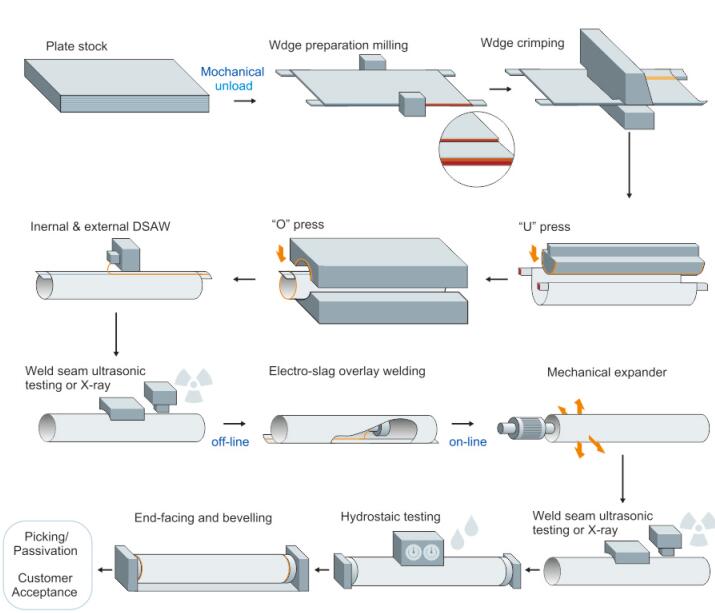

Proceso UOE de tubería de acero LSAW:

Proceso de conformado JCOE:

El nombre JCOE proviene de las cuatro etapas clave del proceso de moldeo: conformado en J, conformado en C, conformado en O y expansión.

● Conformado en J: La placa de acero se dobla en forma de "J" mediante una prensa hidráulica.
● Conformado en C: Un mayor prensado transforma la forma de "J" en una "C".
● Conformado en O: La forma de "C" se cierra en una forma circular de "O", formando así el cuerpo básico del tubo.
● Expansión: El tocho en forma de O se suelda interna y externamente para formar una soldadura completa. Finalmente, el tubo se expande a su tamaño final mediante equipos mecánicos o hidráulicos para garantizar la precisión dimensional y eliminar las tensiones residuales.

El proceso JCOE es un conformado progresivo que transforma el proceso de conformado del tubo de acero, pasando del conformado UO al conformado JCO. En este proceso, la placa de acero se deforma uniformemente, las tensiones residuales son bajas y la superficie no presenta rayones.

JCOE presenta ventajas en la fabricación de tubos LSAW de paredes gruesas y es más flexible, lo que permite ajustar el tamaño del tubo según las necesidades del cliente.

Proceso JCOE de tubería de acero LSAW:

Procesos de conformado JCOE vs. UOE:

JCOE es un método de conformado por presión progresiva en múltiples etapas. Utiliza varias etapas de prensado para dar forma sucesivamente a la chapa de acero en perfiles en "J" y "C", para finalmente prensarla en un tubo redondo con forma de "O". El ciclo de conformado para un solo tubo de acero es más largo.

En contraste, el proceso de conformado UOE utiliza un método de conformado por presión continua en dos etapas, con un preprensado en forma de U y un prensado final en forma de O. Su eficiencia de producción es extremadamente alta, lo que lo hace adecuado para la producción en línea a gran escala. Sin embargo, el proceso UOE requiere una inversión muy grande y tiene altos costos de cambio de configuración, por lo que es más adecuado para pedidos de gran volumen y lotes pequeños de una sola especificación o longitud fija, lo que permite amortizar los altos costos de equipo mediante una producción estable. Los tubos UOE ofrecen un mejor rendimiento en términos de precisión dimensional y control de tensiones residuales, lo que los convierte en la primera opción en el mercado de tuberías de alta presión y larga distancia.

Además, el RBE (Roll Bending and Expanding) es otro proceso de conformado de tuberías de acero LSAW, que se realiza mediante un proceso de moldeo por curvado de rodillos con una pequeña inversión en equipos, adecuado para la fabricación de tuberías de acero de paredes gruesas, pero la precisión dimensional no es tan buena como la de JCOE y UOE, por lo que su ámbito de aplicación es limitado.

Equipos para la producción de tuberías de acero mediante soldadura LSAW:

1. Fresadora de bordes
2. Pre dobladora
3. Pre dobladora
4. Prensa formadora de huecos
5. Máquina de soldadura por puntos
6. Máquina de soldadura interior
7. Máquina de limpieza
8. Fresadora de costura larga
9. Máquina de soldadura exterior
10. Prensa de calibración
11. Máquina de revestimiento de extremos
12. Máquina de prueba hidrostática
13. Máquina de prueba ultrasónica
14. Máquina de prueba gráfica de radio
15. Marcado
16. Máquina de recubrimiento de barniz
