Tabla de dimensiones y tamaños de tuberías de acero ASME B36.10/B36.19

Caracteres de la dimensión 3 de la tubería de acero:

Una descripción completa de la dimensión de la tubería de acero incluye el diámetro exterior (OD), el grosor de la pared (WT), la longitud de la tubería (normalmente 20 pies 6 metros o 40 pies 12 metros).

A través de estos caracteres podríamos calcular el peso de la tubería, cuánta presión podría soportar la tubería y el costo por pie o por metro.
Por lo tanto, es por eso que siempre necesitamos saber el tamaño de tubería correcto.

Tabla de dimensiones de tuberías de acero

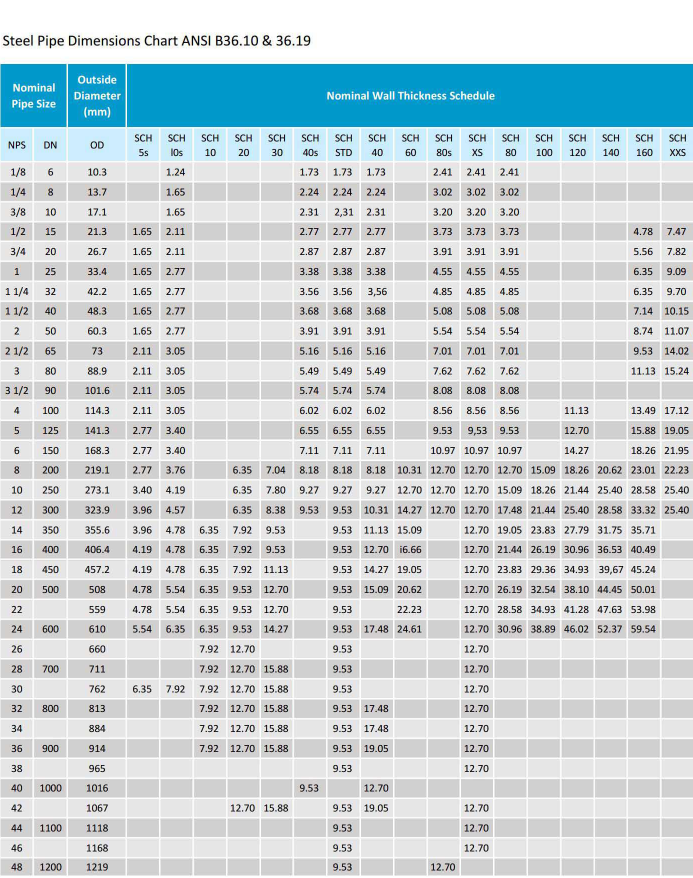

Tabla de dimensiones de tuberías de acero ASME/ANSI B36.10 y B36.19. Cubre diámetros nominales (NPS) de 1/8" a 48", espesor de pared para cédulas SCH 5S a XXS, en mm.

Referencia: Normas y Terminología de Dimensiones de Tuberías

Las dimensiones de las tuberías de acero se definen por el diámetro exterior (DE), el espesor de pared (EP) y la longitud. Estos parámetros determinan el peso, la capacidad de presión y el costo de la tubería. Las normas principales para las dimensiones de las tuberías de acero son ASME/ANSI B36.10M (acero al carbono/aleado) y ASME/ANSI B36.19M (acero inoxidable).

Normas ASME/ANSI B36.10 y B36.19

● ASME B36.10M / ANSI B36.10: Dimensiones para tuberías de acero al carbono y aleado (sin costura o soldadas), para servicio a alta o baja temperatura y presión.
● ASME B36.19M / ANSI B36.19: Dimensiones para tuberías de acero inoxidable (sin costura o soldadas), con cédulas adicionales (p. ej., 5S, 10S) para paredes más delgadas.

Nota sobre tuberías vs. tubos: La norma ASME B36.10 se aplica a las tuberías utilizadas en sistemas de oleoductos y transmisión de fluidos (petróleo, gas, agua). A diferencia de los tubos, donde el diámetro exterior (DE) es fijo, los tamaños de las tuberías se definen por NPS y Schedule.

NPS (Tamaño Nominal de Tubería):

● Norma norteamericana para tamaños de tuberías, basada en pulgadas.

● Regla clave: Para NPS 12" e inferiores, el número NPS no coincide con el DE real (p. ej., NPS 4" tiene un DE de 4,5" / 114,3 mm). Para NPS 14" y superiores, NPS coincide con el DE real.
● El tamaño de la tubería se especifica mediante NPS + Schedule (p. ej., NPS 4" Sch 40).

DN (Diámetro Nominal):

Equivalente métrico de NPS (p. ej., DN50 ≈ NPS 2"). DN es un valor nominal para identificación, no una medida exacta.

Schedule (SCH):

SCH indica la serie de espesor de pared. Para el mismo NPS, un número SCH más alto indica una pared más gruesa y una mayor resistencia a la presión.

● Especificaciones comunes: SCH 5, 5S, 10, 10S, 20, 20S, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160.
● Sufijo "S": Se utiliza para tuberías de acero inoxidable (ASME B36.19). Ejemplo: SCH 40S.
● Fórmula de la especificación: Sch. = P / [σ]t × 1000 (P = Presión de diseño en MPa;[σ]t = Tensión admisible a la temperatura de diseño en MPa).

Clase de resistencia (STD / XS / XXS)

Designaciones de espesor de pared anteriores:

● STD (Estándar): Para NPS 10" e inferiores, STD ≈ SCH 40.
● XS (Extra Fuerte): Para NPS 8" e inferiores, XS ≈ SCH 80.
● XXS (Doble Extra Fuerte): Equivalente a SCH 160 para algunos tamaños.
Consulte la norma ASME B36.10 para la correspondencia exacta.

Cómo describir correctamente las dimensiones y el tamaño de la tubería de acero?

Por ejemplo:

a. Expresado como “diámetro exterior de la tubería × grosor de la pared”, como Φ 88,9 mm x 5,49 mm (3 1/2” x 0,216”). 114,3 mm x 6,02 mm (4 1/2” x 0,237”), longitud 6 m (20 pies) o 12 m (40 pies), longitud aleatoria simple (SRL 18-25 pies) o longitud aleatoria doble (DRL 38-40 pies).

b. Expresado como “NPS x Schedule”, NPS 3 pulgadas x Sch 40, NPS 4 pulgadas x Sch 40. El mismo tamaño que la especificación anterior.
c. Expresado como “Clase NPS x WGT”, NPS 3 pulgadas x SCH STD, NPS 4 pulgadas x SCH STD. Mismo tamaño arriba.
d. Hay otra forma, en América del Norte y América del Sur, por lo general se usa "Diámetro exterior de la tubería x lb/ft" para describir el tamaño de la tubería. Como DE 3 1/2”, 16.8 lb/ft. lb/ft es libras por pie.

Preguntas frecuentes:

P1: Cuál es la diferencia entre ASME B36.10 y B36.19?
R: ASME B36.10 cubre tuberías de acero al carbono y aleado, mientras que ASME B36.19 cubre tuberías de acero inoxidable. Ambas definen dimensiones y espesores de pared, pero B36.19 incluye espesores adicionales (p. ej., 5S, 10S) con paredes más delgadas para acero inoxidable.

P2: Es Schedule 40 lo mismo que STD (Estándar) para todos los tamaños de tubería?
R: No. Para NPS 10" e inferiores, SCH 40 y STD tienen el mismo espesor de pared. Para NPS 12" y superiores, STD tiene una pared más delgada que SCH 40. Consulte siempre la tabla ASME B36.10 para obtener los valores exactos.

P3: Qué significa el sufijo "S" en espesores de pared como SCH 40S?
R: El sufijo "S" indica que la cédula corresponde a la norma de acero inoxidable (ASME B36.19). Por ejemplo, SCH 40S es el equivalente en acero inoxidable a SCH 40 en acero al carbono, aunque los espesores de pared pueden variar para tamaños mayores. Para una comparación detallada de tuberías SCH 40 y SCH 40S, incluyendo dimensiones y aplicaciones, consulte nuestra guía especializada.

P4: Puedo usar esta tabla también para tuberías de acero soldadas?
R: Sí. Las dimensiones y cédulas definidas en ASME B36.10 y B36.19 se aplican tanto a tuberías de acero sin costura como soldadas.
