Principios de clasificación y selección de codos de tubería según la presión

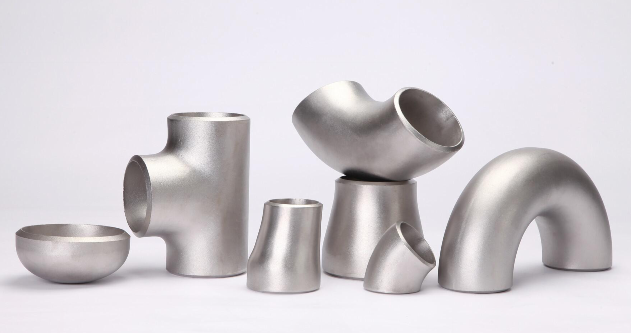

Los codos son accesorios de tubería que se utilizan comúnmente en sistemas de tuberías para cambiar el flujo y la dirección de los fluidos. Al utilizar codos, asegúrese de considerar la presión que soportan. Por tanto, la clasificación de los niveles de presión del codo es muy importante.

Qué es la clasificación de presión de un codo?

La clasificación de presión de un codo se refiere a la presión máxima de trabajo que un codo puede soportar de forma segura en un sistema de tuberías. Elegir una clasificación de presión incorrecta puede provocar fugas, roturas o incluso accidentes graves.

Las clasificaciones de presión de los codos se suelen expresar mediante una serie de espesores de pared (número de cédula, abreviado como Sch), en lugar de una simple clasificación de "baja presión, presión media, alta presión".

Clasificación de la clasificación de presión de un codo:

1. Sistema de Normas Americanas (ASME B16.9): Sch - Serie de espesores de pared.

Este es el método de clasificación más utilizado a nivel internacional. La clasificación de presión de los codos se corresponde directamente con su espesor de pared, con las siguientes 17 clasificaciones:

Serie de pared delgada: Sch5s, Sch10s, Sch10, Sch20, Sch30
Serie estándar: Sch40s, STD (Estándar), Sch40
Serie de pared gruesa: Sch60, Sch80s, XS (Engrosada), Sch80
Serie de pared extra gruesa: Sch100, Sch120, Sch140, Sch160, XXS (Doble espesor)

Las dos clasificaciones más utilizadas en ingeniería son STD (Espesor de pared estándar) y XS (Espesor de pared engrosada), adecuadas para la mayoría de las tuberías industriales convencionales.

2. Sistema de normas europeas/chinas (ISO/GB): Clasificación de presión nominal PN

La presión nominal (PN) se refiere a la presión máxima de trabajo admisible del codo a una temperatura específica.

Las clasificaciones PN más comunes incluyen:
PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN400

Nota: Las clasificaciones PN no se pueden convertir directamente a la serie Sch estándar estadounidense; se debe consultar una tabla de conversión estándar.

Requisitos técnicos y principios de selección de codos:

1. Presión nominal: La presión nominal del codo debe ser igual o superior a la presión de trabajo real del sistema de tuberías, con un margen de seguridad.
2. Diámetro nominal: El diámetro nominal (DN/NPS) del codo debe ser el mismo que el de la tubería; está estrictamente prohibido el uso de tuberías pequeñas con codos grandes o grandes con codos pequeños.
3. Prioridad a radios largos: Los codos de radio largo (R=1,5D) presentan menor resistencia al flujo y menor caída de presión que los codos de radio corto (R=1,0D).
4. Adecuación del material y el entorno: Se selecciona acero inoxidable para medios corrosivos; se selecciona acero aleado para condiciones de alta temperatura.
5. Consideraciones sobre la corrección de temperatura: La tensión admisible disminuye a altas temperaturas, lo que requiere la selección de presiones nominales más elevadas.

Requisitos especiales para codos de alta presión:

Cuando la presión de trabajo supera los 10 MPa (aproximadamente Clase 600), se debe prestar especial atención a:

● Priorizar codos sin costura: Sin soldaduras débiles.
● Espesor de pared mínimo Sch80 o XS: Normalmente Sch160 o XXS.

● Ensayos no destructivos al 100%: Todos los codos de alta presión deben someterse a ensayos radiográficos o ultrasónicos antes de salir de fábrica.

Prueba de presión de codos: Procedimiento y requisitos:

Una vez fabricado el codo, se debe realizar una prueba de presión para verificar su capacidad de carga. El procedimiento estándar es el siguiente:

1. Prueba hidrostática: Generalmente 1,5 veces la presión de trabajo, con un tiempo de mantenimiento de la presión ≥ 5 minutos.
2. Ensayos no destructivos: Incluyen ensayos radiográficos (RT) o ultrasónicos (UT).
3. Normas de ensayo: Las especificaciones detalladas se encuentran en normas como ASME B16.9 y GB/T 12459.

Preguntas frecuentes (FAQ):

P1: Cuál es la diferencia entre Sch40 y Sch40s? ¿Se pueden usar indistintamente?

R: No son intercambiables.
Sch40: Adecuado para codos de acero al carbono (p. ej., ASTM A234 WPB).
Sch40s: La "s" significa "Acero Inoxidable", específicamente para codos de acero inoxidable (p. ej., ASTM A403 WP304/316).

Aunque ambos tienen el mismo espesor de pared, su capacidad de carga real difiere debido a los distintos materiales. El acero inoxidable (Sch40s) tiene mejor resistencia a la corrosión que el acero al carbono (Sch40), pero su resistencia a altas temperaturas puede ser menor que la de algunos aceros aleados. Al seleccionar un modelo, es fundamental que coincidan el material y el grado de espesor de pared.

P2: Varía la capacidad de carga del mismo codo a diferentes temperaturas?

R: No. La capacidad de carga disminuye al aumentar la temperatura. En condiciones de alta temperatura, se debe seleccionar un espesor de pared mayor (por ejemplo, pasar de Sch40 a Sch80) o un material resistente a altas temperaturas (por ejemplo, acero aleado WP11, WP22).

Efecto de los cambios de temperatura en la capacidad de presión de los codos:
●Temperatura ambiente (20 °C): Máxima capacidad de presión (clasificación estándar)
●Temperatura media (200-400 °C): La capacidad de presión disminuye aproximadamente entre un 10 % y un 20 %
●Alta temperatura (400-600 °C): La capacidad de presión disminuye entre un 30 % y un 50 %, lo que requiere el uso de acero aleado.

P3: Para un mismo codo utilizado para gas y líquido, ¿son los requisitos de presión nominal los mismos?

R: No son exactamente los mismos.
Cuando se produce un golpe de ariete en tuberías de líquidos, la presión instantánea puede alcanzar de 3 a 5 veces la presión normal de operación. Por lo tanto, para los codos utilizados en tuberías de líquidos, se recomienda un margen de presión mayor que para las tuberías de gas (por ejemplo, seleccionar una clasificación Sch superior).

P4: Una clasificación de presión más alta para los codos siempre es mejor?

R: No necesariamente; es necesario encontrar un equilibrio entre seguridad y economía.
Deje un margen de seguridad del 10 % al 20 % sin comprometer la presión de operación. Para tuberías con grandes fluctuaciones de presión o riesgo de golpe de ariete, se recomienda un margen del 25 % al 30 %.

P5: Cómo determinar rápidamente la clasificación de presión de los codos existentes?

R: Se pueden utilizar tres métodos para una determinación rápida.
a. Comprobar las marcas: Los codos suelen tener marcas como "Sch40", "Sch80", "XS", etc.

b. Medir el espesor de la pared: Mida el espesor de la pared del codo con un micrómetro y consulte la tabla de espesores de pared Sch.

c. Verifique el certificado de material: Compruebe el espesor de pared en el certificado de calidad del fabricante (MTR).

Conclusión:

Seleccionar correctamente la presión nominal de los codos es fundamental para garantizar el funcionamiento seguro de los sistemas de tuberías. Al seleccionar codos, se deben considerar exhaustivamente factores como la presión nominal (Sch o PN), la presión de trabajo, la presión de prueba, la temperatura, el fluido y la compatibilidad con el diámetro de la tubería, y se deben seguir estrictamente las normas y especificaciones como ASME B16.9 y GB/T 12459.

Tips: ASTM A106 es una norma para tuberías de acero al carbono sin costura utilizadas en aplicaciones de alta temperatura, desarrollada por la Sociedad Estadounidense para Pruebas y Materiales (ASTM). Los codos sin costura fabricados con tuberías de acero que cumplen con esta norma generalmente corresponden al grado de material ASTM A234 WPB (norma para accesorios de cuello soldable de acero al carbono).
