Tipos de codos en tuberías

Los accesorios acodados se utilizan para cambiar la dirección del flujo entre dos tuberías. Los codos para tuberías están disponibles en una variedad de ángulos, incluidos 45°, 90° y 180°. Si los diámetros de las tuberías son iguales, utilice codos normales; de lo contrario, es necesario utilizar codos reductores.

Los accesorios acodados se utilizan con más frecuencia que cualquier otro accesorio y le permiten modificar fácilmente la dirección de sus tuberías. Los dos codos más comunes son de 90° y 45°. Sin embargo, se puede podar en cualquier medida. Los accesorios acodados están disponibles en una variedad de materiales, como acero al carbono, acero inoxidable y acero aleado. Hunan Standard Steel Co., Ltd es un fabricante y proveedor líder de accesorios acodados de acero al carbono y acero inoxidable en China.

Tipos de codo en tubería:

Existen muchos tipos de codos, entre los que se incluyen principalmente los siguientes métodos de clasificación:

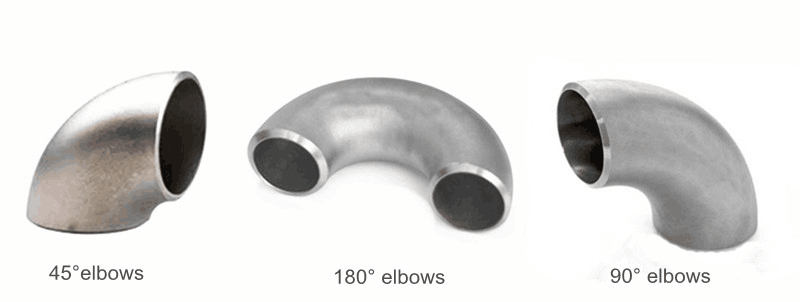

1. Clasificación según el ángulo

Los codos se pueden dividir en codos de 45°, codos de 90° y codos de 180° según sus ángulos. Entre ellos, el codo de 90° es el tipo más utilizado, que se utiliza para conectar diferentes tuberías en giros de tuberías o en giros de tuberías. Los codos de 45° son adecuados para esquinas más pequeñas, mientras que los codos de 180° generalmente no se usan para conexiones de tuberías, sino que solo se usan para conectar secciones rectas de tuberías para conectar equipos o bocas de tuberías aguas arriba y aguas abajo.

2. Clasificación según material
Los codos se pueden dividir en codos de acero al carbono, codos de acero inoxidable, codos de acero aleado, etc. según el material. Los codos de acero al carbono tienen las características de buena resistencia a la corrosión y alta resistencia, y tienen una amplia gama de aplicaciones. Los codos de acero inoxidable son resistentes a la corrosión, la oxidación y no se oxidan fácilmente, y son adecuados para las industrias alimentaria, farmacéutica, química y otras; Los codos de acero aleado se pueden utilizar a altas temperaturas. Se utilizan en entornos de alta presión y tienen las características de buena resistencia al desgaste y fuerte resistencia a la corrosión. ‌

3. Clasificación según radio de curvatura
Los codos también se pueden dividir según el radio de curvatura: codo de radio corto (1D) y codo de radio largo (1,5D) (2D). El radio de curvatura del codo de radio corto es igual al diámetro de la tubería (es decir, R = 1,0D), lo que es adecuado para ocasiones con curvas cerradas y caudales rápidos que el radio de curvatura del codo de radio largo es mayor que; o igual a 1,5 veces el diámetro de la tubería (es decir, R=1,5D), adecuado para ocasiones de gran flujo, como estaciones de bombeo y tratamiento de agua. (D es el diámetro del codo, R es el radio de curvatura).

4. Clasificación según proceso de producción
El proceso de producción de codos incluye codos soldados, codos estampados, codos empujados, codos fundidos, etc. Los codos soldados son el método más utilizado y son adecuados para la mayoría de los escenarios de aplicación; los codos estampados se fabrican mediante prensado en caliente o forjado, y son adecuados para ocasiones que requieren mayor resistencia y resistencia a la corrosión. Los codos empujados se fabrican mediante el proceso de empuje, tiene las características; de fácil conformado y es adecuado para codos de formas y tamaños especiales.

5. Clasificar según diferentes formas y usos
Según sus diferentes formas y usos, se dividen principalmente en codos ranurados, codos de férula, codos de doble cojinete, codos de brida, codos reductores, codos de asiento, codos de dientes internos y externos, codos de estampación y codos de empuje, codos fabricados. , codos para soldadura a tope, codos para alambre interno, etc.

6. Clasificación según normas de fabricación
Según la clasificación de estándares de fabricación, se divide principalmente en estándar nacional, estándar eléctrico, estándar para barcos, estándar químico, estándar de agua, estándar americano, estándar alemán, estándar japonés, estándar ruso y otras categorías.

7. Otras categorías
Además, los codos también se pueden clasificar según los niveles de presión. Por ejemplo, según el estándar de tuberías estadounidense, los niveles de presión incluyen Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; SCH 80 elbow, SCH100, Sch120, Sch140, Sch160, XXS los más utilizados son STD y XS; También existen algunos codos especiales, como codos de 60°, etc., que se pueden personalizar especialmente según las necesidades del proyecto.

Conclusión:

Existen varios tipos de codos para tuberías, que pueden satisfacer diversas necesidades de ingeniería según diferentes métodos de clasificación.
