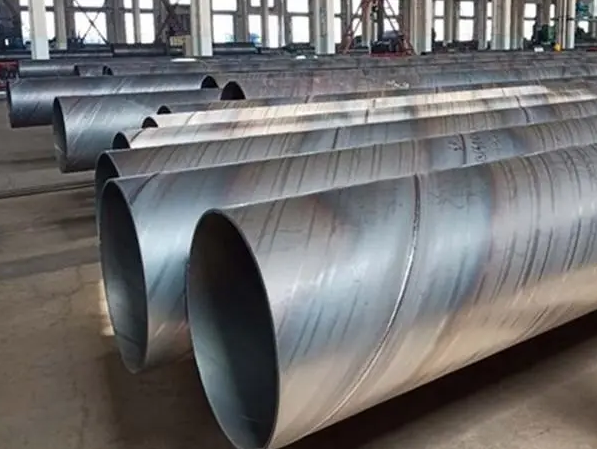

Defectos de fabricación de tuberías de acero SSAW

Los defectos de plegado superficial son un problema de calidad común en la producción de tuberías de acero mediante soldadura por arco sumergido (SSAW). Estos defectos suelen ser invisibles a simple vista y difíciles de detectar eficazmente con los equipos tradicionales de ensayo por corrientes inducidas. Más problemático aún es que, en ocasiones, estos defectos activan alarmas con otros métodos de ensayo, mientras que el ensayo por corrientes inducidas no responde, lo que genera resultados inconsistentes y complica el control de calidad.

Aplicación del ensayo por corrientes inducidas con análisis de fase:

Desde la aparición de los dispositivos de ensayo por corrientes inducidas con capacidad de análisis de fase (como la tecnología de corrientes inducidas multifrecuencia o de matriz), los problemas mencionados se han solucionado significativamente. Estos dispositivos pueden distinguir los defectos en función de sus características de fase, mejorando eficazmente la tasa de detección de defectos de plegado superficial. Sin embargo, la selección de los instrumentos y sondas adecuados, así como el ajuste correcto de los parámetros de ensayo, siguen siendo pasos cruciales para garantizar la eficacia del ensayo.

La orientación del defecto con respecto a la dirección de sensibilidad óptima del método de ensayo es otro factor clave. Estudios teóricos y experimentales demuestran que, cuando la ranura artificial forma un cierto ángulo con la dirección normal de la superficie de la tubería, los defectos paralelos a la superficie (como los defectos estratificados) son difíciles de detectar eficazmente mediante la prueba de fuga de flujo magnético (MFL). Además, en algunas pruebas de producción de tuberías de acero, el método de fuga de flujo magnético también mostró una capacidad de detección limitada para penetrar huecos en la pared de la tubería de acero en espiral.

Ventajas y requisitos de la prueba de corrientes inducidas:

La prueba de corrientes inducidas (ET) se ha utilizado ampliamente durante muchos años para la inspección de calidad de tuberías de acero en espiral debido a su rápida detección y sensibilidad a los defectos superficiales y subsuperficiales, especialmente para evaluar la estanqueidad de las tuberías de acero. Las aplicaciones prácticas muestran que los defectos tipo grieta en tuberías de acero en espiral ferromagnéticas imponen mayores exigencias a la prueba de corrientes inducidas, lo que requiere el uso de bobinas de sonda de alta sensibilidad y el estricto cumplimiento de las normas de ensayo pertinentes (como GB/T 7735, ASTM E309, etc.).

Comparación de métodos y recomendaciones:

1. Ensayo por corrientes inducidas (ET): Aplicable a grietas y pliegues superficiales y subsuperficiales.
Ventajas: Detección rápida; el análisis de fases permite distinguir los tipos de defectos.
Limitaciones: Sensibilidad limitada a materiales ferromagnéticos; requiere una sonda de alta sensibilidad.

2. Fuga de flujo magnético (MFL): Adecuado para defectos volumétricos y picaduras de corrosión.
Ventajas: Permite detectar defectos internos.
Limitaciones: Insensible a defectos estratificados paralelos a la superficie y poros pequeños.

Solución recomendada:

Para pliegues y grietas superficiales en la producción de tuberías soldadas en espiral, se debe priorizar el uso de equipos de ensayo por corrientes inducidas con capacidad de análisis de fases, complementados con muestras de calibración adecuadas y un control estricto de los parámetros del proceso. Para tuberías de pared gruesa o escenarios con altos requisitos de detección de defectos internos, se puede realizar una inspección exhaustiva mediante fuga de flujo magnético.

Conclusión:

La tecnología de ensayos por corrientes de Foucault desempeña un papel fundamental en la detección de defectos superficiales en tuberías soldadas en espiral, pero su eficacia depende en gran medida de la selección de la sonda, el ajuste del instrumento y la comprensión de la orientación del defecto. Mediante la introducción de capacidades de análisis de fases, la optimización de los parámetros de detección y la combinación con otros métodos de detección (como la fuga de flujo magnético), se puede mejorar significativamente el nivel general de control de calidad de las tuberías de acero.
