Tubería de acero anticorrosiva 3PE: estructura, ventajas y aplicaciones

Keywords: Tubería de acero anticorrosiva con revestimiento 3PE, material 3PE, revestimiento anticorrosivo 3PE

El 3PE (también denominado 3LPE) es un recubrimiento anticorrosivo de polietileno de tres capas, ampliamente utilizado en tuberías enterradas destinadas al transporte de petróleo y gas. Este sistema ofrece una excelente resistencia a la corrosión, una baja permeabilidad al vapor de agua y una buena protección mecánica.


Las tuberías base para el recubrimiento 3PE suelen ser, por lo general, tuberías soldadas por arco sumergido en espiral (SSAW) o tuberías soldadas por arco sumergido con costura longitudinal (LSAW). También se emplean tuberías sin costura, aunque principalmente en aplicaciones de pequeño diámetro, alta presión o que requieren aleaciones especiales. La calidad de la capa anticorrosiva influye directamente en la vida útil de las tuberías enterradas. Así, tuberías fabricadas con el mismo material pueden permanecer bajo tierra durante décadas sin sufrir corrosión, o bien presentar fugas al cabo de pocos años, todo ello en función de la calidad de su recubrimiento anticorrosivo exterior.

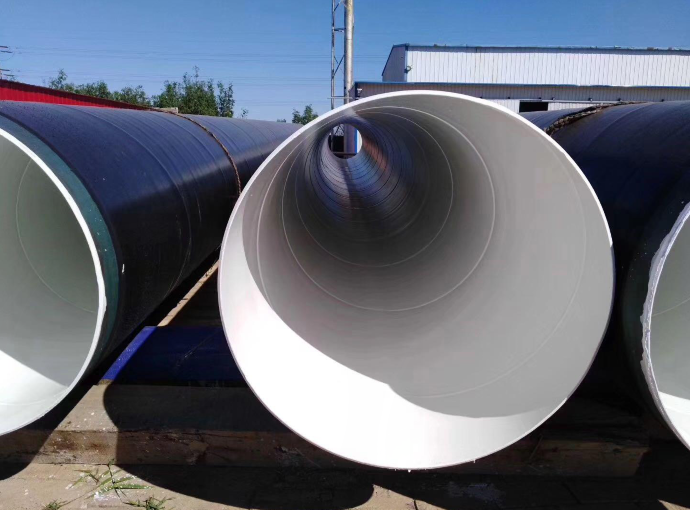

 Tubería de acero anticorrosiva 3PE: estructura, ventajas y aplicaciones


Estructura del recubrimiento anticorrosivo 3PE


El recubrimiento anticorrosivo 3PE consta de tres capas:
Capa Material Espesor Función
Primera capa Epoxi en polvo (FBE) ≥100 μm Anticorrosión, adhesión, resistencia al desprendimiento catódico
Segunda capa Adhesivo (AD) 170–250 μm Unión de FBE a PE
Tercera capa Polietileno de alta densidad (HDPE) 2,5–3,7 mm Protección mecánica, resistencia al impacto, resistencia a tensiones del suelo

En la práctica, los tres materiales se mezclan e integran y, tras el proceso de aplicación, se adhieren firmemente a la tubería de acero, formando una excelente capa anticorrosiva. Los métodos de aplicación se dividen, por lo general, en dos tipos: mediante bobinado (enrollado) o mediante recubrimiento con molde circular.



Capa de polietileno (PE) en el recubrimiento 3PE: función y espesor


La capa de PE constituye la parte más externa del recubrimiento 3PE. Suele estar fabricada con polietileno de alta densidad (PEAD o HDPE, por sus siglas en inglés), el cual proporciona la protección mecánica principal a la tubería.

Importancia de la capa de PE:
Ofrece resistencia a impactos y a la abrasión durante la manipulación y el relleno de la zanja.
Actúa como barrera contra el vapor de agua (el PEAD absorbe menos del 0,01 % de agua).
Protege la capa de FBE (epoxi unido por fusión) frente a agentes químicos presentes en el suelo y contra el desprendimiento catódico.

Espesor de la capa de PE:
● Grado estándar: 2,5–3,7 mm
● Grado reforzado: hasta 4,2 mm

En terrenos rocosos o condiciones de instalación exigentes, se recomienda utilizar una capa de PE reforzada.



Ventajas de las tuberías de acero con recubrimiento anticorrosivo 3PE


El recubrimiento 3PE combina las ventajas del recubrimiento europeo 2PE y el recubrimiento norteamericano FBE. La capa inferior es de FBE (epoxi unido por fusión), la capa intermedia consiste en un adhesivo de copolímero con grupos funcionales ramificados, y la capa superficial es de polietileno de alta densidad. Esta combinación ha sido reconocida y utilizada a nivel mundial durante más de diez años.

Entre sus principales ventajas se incluyen:
● Excelente resistencia a la corrosión
● Protección mecánica superior
● Baja permeabilidad al vapor de agua
● Larga vida útil (hasta 50 años)
● Buena resistencia al desprendimiento catódico



3PE vs. 2PE y FBE: diferencias clave


El 3PE, el 2PE y el FBE son las principales opciones de recubrimiento para tuberías enterradas. La siguiente tabla compara sus diferencias fundamentales.
Tipo Estructura Ventajas Aplicaciones típicas
3PE FBE + Adhesivo + HDPE Excelente resistencia a la corrosión, protección mecánica superior, larga vida útil Tuberías troncales de petróleo y gas de alta presión, tuberías submarinas
2PE Adhesivo + HDPE Buena protección mecánica, menor costo que 3PE Suelos de baja corrosividad, tuberías de agua
FBE Epoxi en polvo de una sola capa Excelente adhesión, resistencia a altas temperaturas, sin apantallamiento catódico Tuberías de alta temperatura, entornos marinos



Proceso de producción de tuberías de acero con recubrimiento anticorrosivo 3PE


El proceso de producción 3PE adecuado incluye:
1. Inspección de la tubería de acero entrante: verificación de la presencia de corrosión y eliminación del óxido.
2. Granallado y eliminación de óxido: para garantizar la limpieza de la superficie y la profundidad del perfil de anclaje.
3. Calentamiento: mediante inducción de frecuencia intermedia hasta alcanzar la temperatura requerida.
4. Aplicación de polvo epoxi: para formar la capa de epoxi adherido por fusión (FBE).
5. Extrusión del adhesivo: aplicación mediante bobinado lateral.
6. Extrusión de polietileno (PE): aplicación mediante bobinado lateral para formar la capa de PE.
7. Enfriamiento por agua.
8. Inspección y marcado.
9. Apilado y expedición.



Tratamiento de los extremos en tuberías con recubrimiento 3PE


En el recubrimiento 3PE, generalmente se deja una sección sin recubrir en ambos extremos de la tubería (entre 100 y 150 mm de acero expuesto) para facilitar la soldadura en campo. Tras la soldadura, la unión se protege mediante un recubrimiento específico para juntas, como fundas termorretráctiles, epoxi líquido o FBE. Esto garantiza la continuidad de la protección contra la corrosión a lo largo de toda la tubería.

Aspectos clave:
Longitud del extremo sin recubrir: 100–150 mm (según el procedimiento de soldadura).
Recubrimiento para juntas en campo: fundas termorretráctiles, epoxi líquido o FBE.
Normativa: ISO 21809-3 para recubrimientos de juntas en campo.



Aplicaciones de las tuberías de acero con recubrimiento 3PE


El recubrimiento 3PE se utiliza ampliamente en tuberías de acero enterradas o sumergidas, donde se requiere una protección duradera contra la corrosión y una alta resistencia mecánica.

1. Transporte de petróleo y gas
El 3PE es el recubrimiento externo estándar para grandes tuberías de petróleo y gas enterradas que operan a alta presión. Ofrece una excelente resistencia a la corrosión y protección mecánica frente a las tensiones del terreno, daños por rocas e impactos durante el relleno de la zanja. Especificaciones típicas: DN500–DN1400, API 5L X60–X80, ISO 21809-1.

2. Redes de abastecimiento de agua
En conducciones municipales de agua y proyectos de trasvase a gran escala, el 3PE protege la superficie externa contra la corrosión del suelo, mientras que un revestimiento interno —ya sea de mortero de cemento o de epoxi líquido— garantiza la calidad del agua y reduce la fricción. El 3PE es apto para agua potable siempre que el recubrimiento cumpla con los requisitos de salud y seguridad correspondientes.


3. Tuberías para redes de calefacción urbana
El recubrimiento 3PE puede utilizarse en tuberías enterradas de agua caliente; no obstante, la capa de polietileno está limitada a temperaturas de servicio inferiores a 80 °C. Por encima de esta temperatura, se recomienda el uso de 3PP o FBE. En el caso de tuberías de calefacción aisladas, el 3PE se aplica sobre la tubería portadora, añadiéndose posteriormente un aislamiento de espuma de poliuretano en el exterior.

4. Tuberías para productos químicos
El 3PE ofrece una buena resistencia a la corrosión del suelo y a ataques químicos leves. Sin embargo, ante productos químicos altamente corrosivos, tanto el revestimiento interno como el material de la propia tubería deben seleccionarse en función del fluido específico. El recubrimiento externo de 3PE sigue siendo adecuado para las secciones enterradas.

5. Tuberías en entornos marinos y submarinos
El 3PE se emplea en tuberías submarinas, a menudo combinado con un revestimiento de hormigón (lastrado) para garantizar su estabilidad. Debe cumplir con normas más rigurosas, tales como la ISO 21809-1 y la DNV-ST-F101. Por lo general, este recubrimiento se complementa con un sistema de protección catódica.

6. Conductos para cables
Las tuberías de acero recubiertas con 3PE se utilizan para proteger cables subterráneos, proporcionando resistencia mecánica y protección contra la corrosión.



Problemas comunes en el recubrimiento 3PE y métodos de tratamiento


A continuación, se describen los problemas frecuentes que pueden surgir en los recubrimientos anticorrosivos 3PE, junto con sus correspondientes métodos de tratamiento.

a. Desprendimiento catódico: suele deberse a una preparación inadecuada de la superficie o a una temperatura de servicio excesiva. Se requiere realizar un nuevo granallado y aplicar el recubrimiento de nuevo.
b. Daños mecánicos: a menudo causados durante la manipulación, el relleno de la zanja o el impacto con rocas. Se reparan mediante manguitos termorretráctiles o resina epoxi líquida.
c. Fallos en las juntas de campo: debidos a una aplicación deficiente o a la incompatibilidad de materiales. Se deben utilizar sistemas de recubrimiento para juntas de campo debidamente cualificados, conforme a la norma ISO 21809-3.
d. Envejecimiento del recubrimiento: provocado por la exposición a la radiación UV o por un almacenamiento prolongado. Se recomienda el almacenamiento en interiores o el uso de un recubrimiento resistente a los rayos UV.
e. Separación de la capa de polietileno (PE): causada por un fallo en el adhesivo o por una temperatura de aplicación demasiado baja. Es necesario verificar la calidad del adhesivo y los parámetros del proceso.


Normas para el recubrimiento 3PE


El recubrimiento 3PE está regulado por diversas normas regionales e internacionales. A continuación, se enumeran las principales normas. Su elección depende de la ubicación del proyecto y de los requisitos especificados por el propietario.
Norma Alcance
ISO 21809-1 Revestimientos externos para tuberías enterradas/submarinas – 3LPE/3LPP
DIN 30670 Revestimientos de polietileno para tuberías de acero enterradas
GB/T 23257 Revestimiento anticorrosivo de polietileno para tuberías de acero enterradas (China)
CSA Z245.21 Revestimiento externo de polietileno para tuberías de acero (Canadá)



Preguntas frecuentes


P1: Cuál es la diferencia entre 3PE y FBE?
R: El FBE es un recubrimiento epoxi de una sola capa; el 3PE añade una capa adhesiva y una capa de PE (polietileno), lo que proporciona una mejor protección mecánica.

P2: Cuál es el espesor estándar del recubrimiento 3PE?
R: FBE ≥100 μm, capa adhesiva 170–250 μm, PE 2,5–3,7 mm (grado estándar), hasta 4,2 mm para el grado reforzado.

P3: Se pueden soldar tuberías con recubrimiento 3PE?
R: Sí. Los extremos de la tubería se dejan sin recubrimiento (100–150 mm) para permitir la soldadura; posteriormente, se aplica un recubrimiento en la unión (junta) en el lugar de la instalación.
