Qué son los codos de pared gruesa?

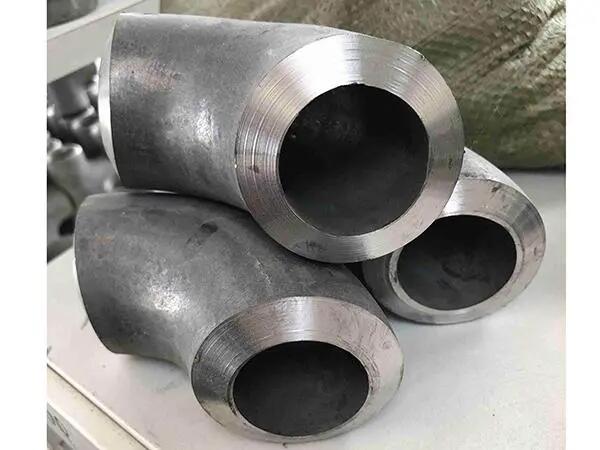

Los codos de pared gruesa son codos para tuberías fabricados según estándares internacionales como ASME B16.9, con espesores de pared que alcanzan Sch160, XXS (doble espesor) o incluso espesores personalizados superiores. A diferencia de los codos convencionales Sch40 o Sch80, los codos de pared gruesa están diseñados para condiciones de trabajo extremas y son componentes de seguridad críticos en sistemas de tuberías de alta presión, alta temperatura y altamente corrosivos.

Funciones principales: Soportar presiones internas extremadamente altas, fluctuaciones drásticas de temperatura, medios corrosivos y cargas mecánicas externas, garantizando la integridad estructural y la seguridad a largo plazo del sistema de tuberías en condiciones extremas.

Por qué elegir codos de pared gruesa?

Los codos de pared gruesa no son simplemente versiones engrosadas de accesorios de tubería comunes; Presentan las siguientes ventajas insustituibles en aplicaciones de ingeniería:

1. Capacidad de carga de presión extremadamente alta: El mayor espesor de la pared mejora directamente la resistencia a fluidos de alta presión (como vapor supercrítico y petróleo/gas a alta presión) dentro de la tubería, previniendo fundamentalmente accidentes por rotura.
2. Excelente resistencia a la corrosión y al desgaste: Proporciona márgenes adicionales de corrosión y desgaste para los sistemas de tuberías. Incluso con fluidos corrosivos o que contienen partículas sólidas (como lodos o fluidos arenosos), el codo mantiene una resistencia estructural suficiente durante toda su vida útil.
3. Estabilidad estructural a altas temperaturas: En condiciones de alta temperatura, la tensión admisible de los materiales metálicos disminuye. El diseño de pared gruesa compensa eficazmente esta pérdida de resistencia, a la vez que soporta mejor las vibraciones de la tubería, el golpe de ariete y las fuerzas mecánicas externas.
4. Alta seguridad: En industrias de alto riesgo como la petrolera, química, energética y nuclear, el uso de codos de pared gruesa es un requisito obligatorio o recomendado en las especificaciones de diseño, y constituye un elemento clave para prevenir fugas y explosiones catastróficas.

Cómo se fabrican los codos de pared gruesa?

Debido al elevado espesor del material y a los requisitos de resistencia, el proceso de fabricación de codos de pared gruesa es mucho más complejo que el de los codos convencionales. Los procesos más comunes incluyen:

● Proceso de conformado por presión en caliente: Actualmente, el método más utilizado. El tubo en bruto se calienta mediante calentamiento por inducción de media frecuencia y se utiliza un mandril en una máquina de empuje específica para doblarlo y deformarlo. Este proceso ofrece una alta eficiencia de producción, una pared interior lisa en el producto final y baja resistencia al fluido.

● Proceso de prensado en caliente: Mediante grandes prensas y moldes especializados, los tubos en bruto o las placas de acero calentadas se prensan directamente para darles forma. Adecuado para la fabricación de codos con grandes diámetros o espesores especiales.

● Proceso de soldadura: Para codos extremadamente pesados o de gran tamaño, se utiliza un método en el que varias piezas se forman por separado y luego se sueldan para formar una sola unidad.

Selección típica de materiales:

Acero al carbono: como ASTM A234 WPB, para uso general a altas temperaturas y presiones.
Acero inoxidable: como ASTM A403 WP304/304L, WP316/316L, para entornos altamente corrosivos.
Acero aleado: como WP5, WP9, WP91, para entornos de temperaturas extremadamente altas (como calderas de centrales eléctricas).
Materiales especiales: incluyendo acero inoxidable dúplex, aleaciones a base de níquel (como Inconel), etc., para condiciones de operación extremadamente exigentes.

Aplicaciones de codos de pared gruesa:

Los codos de pared gruesa son fundamentales en los sistemas de tuberías que operan en las siguientes condiciones extremas:

● Industria del petróleo y el gas: Tuberías de adquisición de alta presión, líneas troncales de larga distancia, unidades de craqueo catalítico e hidrogenación en refinerías.
● Industria química y petroquímica: Reactores de alta presión, torres de síntesis de amoníaco, tuberías de proceso de alta temperatura y alta presión.
● Industria energética: Tuberías principales de vapor, tuberías de recalentamiento de sección caliente y sistemas de agua de alimentación de alta presión en centrales térmicas y nucleares.
● Construcción naval: Sistemas de propulsión naval, tuberías hidráulicas y de vapor de alta presión.
● Equipos de intercambio de calor de alta temperatura y alta presión: Cajas de tuberías de entrada y salida para diversos intercambiadores de calor de carcasa y tubos.

Parámetros técnicos clave de codos de pared gruesa:

Al comprar o seleccionar codos, es fundamental confirmar los siguientes parámetros esenciales para garantizar una perfecta compatibilidad entre el codo y el sistema de tuberías:

1. Parámetros de tamaño: Diámetro nominal (DN/NPS), diámetro exterior (DE), radio de curvatura (R). La dimensión de centro a extremo es crucial; radio largo (1,5D) o radio corto (1,0D).
2. Parámetros de espesor de pared: Sch40, Sch80, Sch160, XXS o especificado directamente en mm. El grado de espesor de pared determina directamente la capacidad de carga; Sch160 y superiores se consideran de pared gruesa.
3. Normas del material: Grado del material (p. ej., A234 WPB), debe ser consistente con el material de la tubería principal y cumplir con los requisitos de corrosión y temperatura.
4. Normas de fabricación: Como ASME B16.9, que garantiza que las tolerancias dimensionales, geométricas y los requisitos de inspección del producto cumplan con las normas internacionales.
5. Método de conexión: Soldadura a tope (BW). La mayoría de los codos de pared gruesa utilizan soldadura a tope para garantizar la resistencia y el sellado de la conexión.
