Elegir el ángulo adecuado para el codo es fundamental para la eficiencia del flujo, la caída de presión y el espacio de instalación. Los tres ángulos de codo más comunes son 45°, 90° y 180°; cada uno es adecuado para diferentes configuraciones de tuberías. Esta guía compara sus características y le ayuda a seleccionar el más apropiado para su aplicación.
| Ángulo | Caída de presión | Requisito de espacio | Aplicación típica |
|---|---|---|---|
| 45° | Baja | Moderado | Giros graduales, succión/descarga de bombas |
| 90° | Mayor | Compacto | Trazados de tuberías estándar, giros en ángulo recto |
| 180° | Máxima | Requiere espacio para giro en U | Intercambiadores de calor, curvas de retorno |
El codo de 45 grados es uno de los codos más utilizados y su ángulo generalmente es de 45 grados. Su función es cambiar la dirección del flujo de la tubería y girar el medio, como el agua, de una dirección a otra. El ángulo del codo es relativamente pequeño y la resistencia al fluido es relativamente pequeña, por lo que se usa ampliamente en sistemas de tuberías industriales, especialmente donde es necesario cambiar la dirección del flujo de agua.

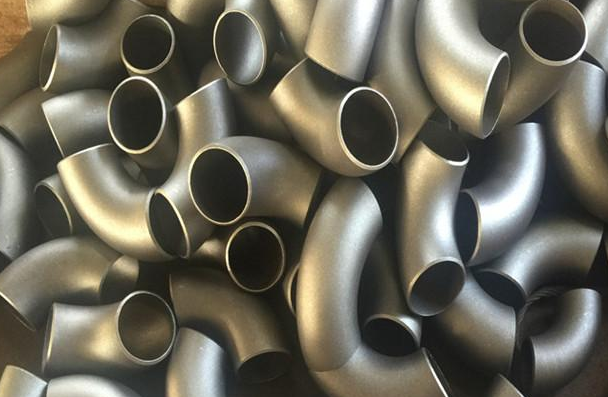

El codo de 90 grados es otro tipo común de codo con un ángulo de 90 grados, que es adecuado para escenarios donde es necesario cambiar significativamente la dirección de la tubería. En comparación con el codo de 45 grados, el codo de 90 grados tiene un ángulo de giro mayor, lo que tendrá un cierto impacto en la resistencia del fluido. Es más adecuado para sistemas que requieren un ángulo de flujo mayor, por lo que debe elegir. cuidadosamente al diseñar el sistema de tuberías.
Un codo de 180 grados es un codo en forma de U que permite que el medio en el sistema de tuberías fluya normalmente en la dirección opuesta. Debido a que su ángulo es muy grande, producirá una gran resistencia cuando el fluido pase, por lo que no se recomienda su uso en circunstancias normales. Sin embargo, en algunas ocasiones especiales, como el transporte de fluidos de bajo caudal o alta viscosidad, para mantener la estabilidad de la tubería y la uniformidad de la distribución del caudal, también se utilizarán codos de 180 grados. A menudo se utiliza en combinación con otros tipos de codos donde se requiere una inversión completa de dirección.
Si bien los codos de 45°, 90° y 180° cubren la mayoría de las aplicaciones de tuberías, existen otros ángulos disponibles para configuraciones especiales. Estos son menos comunes, pero pueden resultar útiles en situaciones específicas.
Además de los ángulos comunes mencionados anteriormente, existen otros ángulos de codo, como 30°, 60°, 135°, etc. Estos codos angulares son adecuados para sistemas de tuberías específicos, como sistemas de fuentes que requieren que el agua fluya en un ángulo fijo.Además de los ángulos habituales mencionados anteriormente, existen otros ángulos para los codos, como 30, 60 y 135 grados, entre otros. Estos codos angulares son adecuados para sistemas de tuberías específicos —como los sistemas de fuentes que requieren que el agua fluya en un ángulo fijo—; sin embargo, son mucho menos comunes que los tres ángulos estándar antes citados.
Codo de 30°:
Un codo de tubería de 30° tiene un ángulo de 30° y se utiliza generalmente en sistemas de tuberías donde se necesita forzar un cambio en la dirección del flujo de fluido. Los codos de 30° no se utilizan comúnmente en la construcción, pero pueden ser muy útiles en situaciones específicas, como cuando un sistema de conductos necesita sortear ciertos obstáculos.
Codo de 60°:
Un codo de tubería de 60° tiene un ángulo de 60° y se utiliza normalmente en sistemas de tuberías donde se necesita cambiar la dirección del flujo de fluido. En comparación con los codos de 30 grados, los de 60 grados ofrecen una mayor curvatura y permiten sortear mejor los obstáculos en el sistema de tuberías.
Codo de 135°:
Genera un giro amplio y gradual; esencialmente, un giro de 45° en dirección opuesta. En comparación con un codo de 90°, produce menos turbulencia y una menor caída de presión; es adecuado para aplicaciones que requieren un cambio significativo en la dirección del flujo sin llegar a la inversión total asociada a un codo de 180°, como ocurre en ciertos sistemas de tuberías para procesamiento químico y alimentario.
