Usos, tipos y estándares de accesorios para tuberías

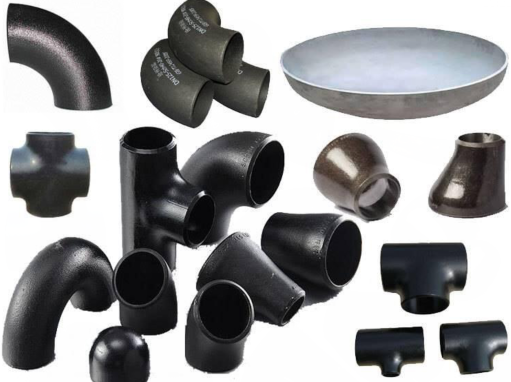

Qué son los accesorios de tubería?

Los accesorios de tubería son un término general para las partes del sistema de tuberías que desempeñan un papel en la conexión, control, cambio de dirección, desvío, sellado, soporte, etc.

Los accesorios para tuberías de acero son todos accesorios para tuberías que soportan presión. Según las diferentes técnicas de procesamiento, se dividen en cuatro categorías, a saber, accesorios de tubería con soldadura a tope (con y sin soldadura), accesorios de tubería roscados y con soldadura por encaje, y accesorios de tubería con brida.

Clasificación de accesorios de tubería:

Existen muchos tipos de accesorios para tuberías, que se clasifican según sus usos, conexiones, materiales y métodos de procesamiento.

Según uso:
1. Los accesorios de tubería utilizados para conectar tuberías entre sí incluyen: bridas de tubería, uniones, aros de tubería, abrazaderas, casquillos, aros de manguera, etc.
2. Accesorios de tubería que cambian la dirección de la tubería: codo de tubería, tubería curva
3. Accesorios de tubería para cambiar el diámetro de la tubería: reductor de tubería, codo reductor, soporte de tubería de derivación, tubería de refuerzo.
4. Agregue accesorios de tubería para los ramales de la tubería: T, de cuatro vías
5. Accesorios de tubería utilizados para sellar tuberías: juntas, cintas de materia prima, lino, placas ciegas de bridas, tapones de tuberías, placas ciegas, cabezales y tapones de soldadura.
6. Accesorios de tubería utilizados para la fijación de tuberías: anillos de retención, ganchos de remolque, anillos de elevación, soportes, soportes, abrazaderas para tubos, etc.

Según los puntos de conexión:
1. Accesorios de tubería soldados; 2. Accesorios de tubería roscados; 3. Accesorios de tubería con abrazadera; 8. Accesorios de tubería de fusión en caliente; guarniciones;9. Accesorios de tubería conectados con anillo de goma

Según materiales:
1. Accesorios para tuberías de acero fundido; 2. Accesorios para tuberías de hierro fundido; 3. Accesorios para tuberías de acero inoxidable; 8. Accesorios para tuberías de acero forjado; 9. Accesorios para tuberías de PPR; 10. Accesorios para tuberías de aleación; 11. Accesorios para tuberías de PE;

Materiales y normas de fabricación para accesorios de tubería de acero:

1. Los accesorios de tubería de acero se dividen principalmente en las siguientes categorías según el material:
● Acero al carbono:
ASTM/ASME A234 WPB, WPC (Temperatura aplicable: -29 ℃ ~ 425 ℃, tuberías petroquímicas generales)

● Acero aleado:
ASTM/ASME A234 WP11, WP22 (Adecuado para condiciones de fluencia a alta temperatura, como tuberías de vapor)
ASTM/ASME A234 WP91 (Utilizado para tuberías de alta temperatura y alta presión en unidades ultrasupercríticas)
15CrMoV, 35CrMoV (Comúnmente utilizado para accesorios de tubería resistentes al calor y al desgaste)

● Acero inoxidable: ASTM/ASME A403
WP304/304L/304H/304LN/304N (Aplicable) Temperatura: -196 °C ~ 870 °C
WP316/316L/316H/316LN/316N/316Ti (Temperatura aplicable: -196 °C ~ 870 °C, contiene molibdeno, excelente resistencia a la corrosión por picaduras)
WP321/321H (Temperatura aplicable: -196 °C ~ 870 °C, estabilizado con titanio, resistente a la corrosión intergranular)
WP347/347H (Temperatura aplicable: -196 °C ~ 900 °C, estabilizado con niobio, excelente resistencia a altas temperaturas)

● Acero para bajas temperaturas: ASTM/ASME A420 WPL3-WPL 6
● Accesorios de acero para tuberías de alto rendimiento: ASTM/ASME A860 WPHY 42/46/52/60/65/70 (Utilizado principalmente para oleoductos de larga distancia)
● Acero fundido (como ASTM A216 WCB), cobre y aleaciones de cobre, aleaciones de aluminio, plásticos (como PVC, PPR, RFPP), etc.

2. Según el método de producción, se puede clasificar en: extrusión, prensado, forjado, fundición, etc.
3. Según las normas de fabricación, se puede clasificar en: Norma China (GB), Norma Petroquímica (SH), Norma Química (HG), Norma de Energía (DL), Norma Americana (ASTM/ASME), Norma Alemana (DIN), Norma Japonesa (JIS), etc.

4. Según su radio de curvatura: se puede clasificar en codo de radio largo y codo de radio corto. Un codo de radio largo tiene un radio de curvatura equivalente a 1,5 veces el diámetro exterior de la tubería, es decir, R=1,5D; un codo de radio corto tiene un radio de curvatura equivalente al diámetro exterior de la tubería, es decir, R=1,0D. (D es el diámetro del codo, R es el radio de curvatura).

5. Si se dividen por nivel de presión: existen aproximadamente diecisiete tipos, que coinciden con los estándares de tuberías estadounidenses, incluyendo: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS; los más comunes son STD y XS.


Sistema estándar de accesorios de tubería:

Existen dos estándares internacionales principales para bridas de tuberías, a saber, el sistema europeo de bridas para tuberías representado por el DIN alemán (incluida la antigua Unión Soviética) y el sistema estadounidense de bridas para tuberías representado por las bridas para tuberías ANSI estadounidenses. Además, existen bridas para tuberías japonesas JIS, pero generalmente solo se utilizan en proyectos públicos en plantas petroquímicas y tienen poco impacto a nivel internacional. La siguiente es una introducción a las bridas para tuberías en varios países:

1. Bridas de tuberías del sistema europeo representadas por Alemania y la ex Unión Soviética
2. Estándares de bridas de tuberías del sistema americano, representados por ANSI B16.5 y ANSI B 16.47
3. Normas británicas y francesas para bridas de tuberías, cada país tiene dos normas para bridas de carcasa.

En resumen, los estándares de bridas de tuberías aceptados internacionalmente se pueden resumir en dos sistemas de bridas de tuberías diferentes y no intercambiables: uno es el sistema de bridas de tuberías europeo representado por Alemania; el otro está representado por el sistema de bridas de tuberías estadounidense.

IOS7005-1 es un estándar promulgado por la Organización Internacional de Normalización en 1992. Este estándar es en realidad un estándar de bridas para tuberías que fusiona dos series de bridas para tuberías de los Estados Unidos y Alemania.
