Qué es el tubo cuadrado MS?

Qué es el tubo cuadrado MS?

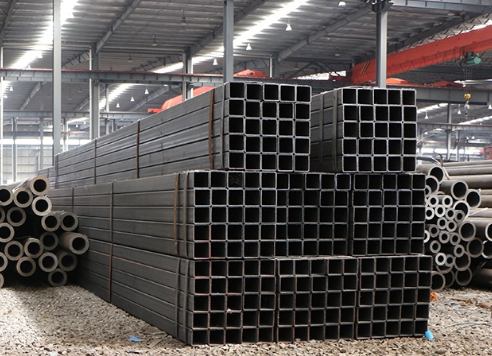

El tubo cuadrado MS, también conocido como tubo cuadrado de acero dulce, es una sección estructural hueca (HSS) de acero dulce. Es uno de los perfiles estructurales más utilizados en la industria moderna, y su principal ventaja reside en lograr un equilibrio perfecto entre resistencia, maquinabilidad y fiabilidad, con una excepcional relación calidad-precio. A continuación, analizaremos en detalle las propiedades del material y las aplicaciones del tubo cuadrado MS.

Material del tubo cuadrado:

Los tubos cuadrados están hechos de una amplia variedad de materiales y los materiales comunes incluyen acero al carbono, acero aleado, acero inoxidable, etc. Entre ellos, el acero al carbono es el material más utilizado. Según su diferente contenido de carbono, se puede dividir en acero estructural al carbono ordinario y acero estructural al carbono de alta calidad. El acero con bajo contenido de carbono es un acero estructural al carbono ordinario con un contenido de carbono generalmente entre 0,05% y 0,25%. Los tubos cuadrados se pueden dividir en dos tipos: tubos cuadrados sin costura y tubos cuadrados soldados según el proceso de producción. Según las diferentes formas de la sección transversal, se pueden dividir en tubos rectangulares y tubos cuadrados.

Características del acero bajo en carbono:
El acero dulce generalmente se refiere al acero al carbono con un contenido de carbono inferior al 0,25%. También se le llama acero dulce debido a su baja resistencia, baja dureza y suavidad. Incluye la mayoría del acero estructural al carbono común y algo de acero estructural al carbono de alta calidad. La mayoría de ellos se utilizan para diseñar piezas estructurales sin tratamiento térmico, y algunos se utilizan para piezas mecánicas que requieren resistencia al desgaste después de la cementación y otros tratamientos térmicos.

La estructura recocida del acero con bajo contenido de carbono es ferrita y una pequeña cantidad de perlita, que tiene menor resistencia y dureza y mejor plasticidad y tenacidad. Por lo tanto, tiene buena conformabilidad en frío y puede conformarse en frío mediante rizado, doblado, estampado y otros métodos. Además, este acero tiene buena soldabilidad.

Características del tubo cuadrado MS:
1. Material: El tubo cuadrado MS está hecho de acero dulce, un tipo de acero dulce conocido por su durabilidad y resistencia.
2. Forma: Como sugiere el nombre, el tubo cuadrado MS tiene una sección transversal cuadrada. Están disponibles en varios tamaños y espesores para satisfacer diferentes necesidades.
3. Estructura hueca: el tubo cuadrado MS es hueco por dentro, lo que lo hace liviano y mantiene la resistencia estructural. Este diseño ayuda a reducir el peso total de la estructura.
4. Bajo costo: en comparación con otros materiales de acero, el acero con bajo contenido de carbono es relativamente barato y su menor contenido de carbono también puede reducir la contaminación ambiental.
5. Soldable: El acero dulce es fácil de soldar, lo que permite el uso de tubos cuadrados MS para fabricar diversas estructuras y marcos.

6. Propiedades mecánicas: Tiene buena plasticidad y tenacidad, se puede fabricar en varias formas y tiene alta resistencia y dureza.

Tres ventajas principales del tubo cuadrado MS:

1. Máxima rentabilidad
Si bien cumple con la gran mayoría de los requisitos de rendimiento estructural, ofrece el menor coste por unidad de capacidad de carga.

Bajos costes de materia prima: Compuesto principalmente de hierro y carbono, con abundantes reservas y procesos de fundición consolidados.
Alta eficiencia de producción: Empleando principalmente tecnología de soldadura de alta frecuencia (ERW) por doblado en frío, permite una producción continua a alta velocidad y un alto aprovechamiento del material.

2. Excelente maquinabilidad integral

Excelente Soldabilidad: Su bajo contenido de carbono permite el uso de todos los métodos de soldadura convencionales (soldadura por arco, soldadura con protección de gas, etc.) sin necesidad de complejos precalentamientos ni tratamientos posteriores a la soldadura, lo que facilita la construcción y la conexión in situ.
Excelente rendimiento en trabajo en frío: Fácil de cortar, taladrar y doblar en frío, con gran flexibilidad para adaptarse a diversas formas de diseño y requisitos de conexión.
Gran compatibilidad con tratamientos superficiales: Se puede galvanizar por inmersión en caliente, pintar, recubrir con pintura en polvo, etc., para satisfacer diferentes requisitos estéticos y de resistencia a la corrosión.

3. Propiedades mecánicas fiables y equilibradas
Resistencia suficiente: Grados típicos como S235JR (límite elástico de 235 MPa) y S355J2H (límite elástico de 355 MPa) ofrecen la resistencia suficiente para satisfacer los requisitos de carga de la mayoría de las estructuras, desde muebles hasta fábricas y puentes.
Buena plasticidad y tenacidad: Proporciona una alerta temprana antes de que se produzca una deformación significativa, evitando la fractura frágil y garantizando una alta seguridad.

Usos del tubo cuadrado MS:
1. Construcción: Debido a su resistencia y capacidad de carga, los tubos cuadrados MS se utilizan a menudo en proyectos de construcción para marcos, soportes y columnas.
2. Cercas: Se utilizan en aplicaciones de cercas para proporcionar un perímetro fuerte y seguro a una propiedad.
3. Automotriz: En algunos casos, los tubos cuadrados MS se utilizan en la industria automotriz para fabricar componentes como jaulas antivuelco y componentes de chasis.
4. Maquinaria Industrial: Estas tuberías también se utilizan en la fabricación de maquinaria y equipos industriales.

5. Muebles: Los tubos cuadrados MS se utilizan para fabricar estructuras de muebles como mesas, sillas y estantes debido a su durabilidad y versatilidad.

Tubos cuadrados soldados MS vs. Tubos cuadrados sin costura MS:

Los tubos cuadrados MS se pueden dividir en tubos cuadrados soldados MS (ERW) y tubos cuadrados sin costura MS según su proceso de producción.

Tubos cuadrados soldados MS:
Se fabrican doblando placas o flejes de acero para darles forma y soldándolos posteriormente. Presentan costuras de soldadura, ofrecen una alta eficiencia de producción y un coste relativamente bajo. Los tubos cuadrados soldados pueden presentar concentraciones de tensión en sus costuras, lo que resulta en una resistencia ligeramente inferior a la de los tubos sin costura. Los tubos cuadrados ERW son los más utilizados.

Tubos cuadrados sin costura MS:
Se fabrican perforando, laminando o estirando en frío palanquillas de acero redondas; no presentan costuras de soldadura y ofrecen un mejor rendimiento general, pero a un coste mayor. Los tubos cuadrados sin costura se dividen en laminados en caliente y laminados en frío según su proceso de producción.

1. Tubos cuadrados sin costura laminados en caliente:
Las palanquillas de acero laminadas en caliente se laminan para darles forma, lo que da como resultado paredes más gruesas. Son ideales para estructuras portantes y componentes mecánicos.

2. Tubos cuadrados sin costura estirados en frío (laminados en frío):
Estirados o laminados mediante matrices a temperatura ambiente, ofrecen alta precisión dimensional y una superficie lisa. Son ideales para maquinaria de precisión, sistemas hidráulicos y otras aplicaciones.

Tubo cuadrado conformado en frío:
El fleje de acero se lamina directamente para darle forma cuadrada mediante un proceso de conformado en frío, y posteriormente se suelda o se le aplica un acabado sin costuras. Son ideales para estructuras ligeras de paredes delgadas, como estanterías, tubos decorativos y marcos de puertas y ventanas.

Estado de aplicación:
En el espectro de materiales estructurales, el tubo cuadrado MS se encuentra en el punto óptimo de equilibrio entre rendimiento y coste:

1) En comparación con materiales de gama alta (como el acero inoxidable y las aleaciones de aluminio): el tubo cuadrado MS es inferior en resistencia absoluta a la corrosión o ligereza, pero su coste es solo entre un tercio y la mitad, lo que le confiere una ventaja económica considerable en estructuras en entornos no extremos.
2) En comparación con materiales más tradicionales (como la madera y el hormigón): el tubo cuadrado MS ofrece una mayor relación resistencia-peso, mayor velocidad de construcción, dimensiones más precisas y reciclabilidad.
3) En comparación con otros perfiles de acero (como vigas en I y acero angular): Al ser un perfil cerrado, el tubo cuadrado MS presenta una excelente resistencia a la flexión y a la torsión en ambas direcciones del eje principal. Su aspecto elegante y su fácil conexión lo convierten en la opción ideal para la construcción de marcos y cerchas.
