El corte de tubos de acero al carbono sin costura es un proceso crucial en la prefabricación, instalación y mantenimiento de tuberías. Elegir el método de corte correcto es esencial, ya que influye directamente en la eficiencia y la calidad del corte, la facilidad de procesamiento posterior (como biselado y soldadura) y el costo final.
Métodos y tecnologías de corte de tubos de acero al carbono sin costura:
En el sector industrial, los principales métodos y tecnologías de corte para tubos de acero al carbono sin costura incluyen principalmente los siguientes, cada uno con sus propias características y aplicable a diferentes escenarios.
1. Método de corte térmico
El corte térmico es adecuado para paredes de espesor medio, producción a gran escala y aplicaciones que no requieren precisión. Utiliza una fuente de calor de alta temperatura para fundir u oxidar el metal y lograr el corte. Es altamente eficiente, pero tiene una amplia zona afectada por el calor.
a. Corte con llama de oxiacetileno/oxipropano
El corte con llama implica el precalentamiento con una llama de alta temperatura y la posterior aplicación de oxígeno puro para oxidar (quemar) violentamente el hierro y eliminar la escoria fundida. Este método se caracteriza por su equipo sencillo, bajos costos operativos y portátil. Sin embargo, la zona afectada por el calor es relativamente amplia (1-3 mm), el corte es irregular y áspero con escoria fundida, y la precisión es relativamente baja (±1-2 mm), lo que requiere un procesamiento secundario.
Escenarios aplicables: Reparación in situ, corte de materiales, desbaste de tuberías de paredes gruesas y gran diámetro (≥20 mm) donde los requisitos de calidad y precisión de corte no son altos, o como método de corte auxiliar.
b. Corte por plasma
Corte por plasma: Este método utiliza gas ionizado para crear un arco de plasma de alta temperatura, fundiendo el metal y luego eliminándolo con una corriente de gas a alta velocidad. Sus ventajas incluyen una velocidad de corte extremadamente alta y la capacidad de cortar cualquier metal conductor (incluido el acero inoxidable y el acero aleado). La zona afectada por el calor es más pequeña que la del corte con llama, lo que resulta en un corte más limpio. Sin embargo, el equipo es más caro y produce ruido y humo. El corte tiene forma de "V" con un ángulo determinado.
Escenarios aplicables: Este método es adecuado para el corte eficiente de tubos de pared medianamente delgada (≤20 mm), especialmente para materiales difíciles de cortar como acero aleado y acero inoxidable. Ofrece alta eficiencia de corte, buena calidad de corte y la capacidad de cortar tubos de paredes más gruesas, lo que lo hace adecuado para aplicaciones industriales con altos requisitos de calidad del material y del corte. Apto para producción en masa.
c. Corte por láser
Este método utiliza un rayo láser enfocado de alta energía para irradiar la pieza de trabajo, fundiendo y vaporizando rápidamente el material. Posteriormente, se utiliza gas auxiliar a alta presión para eliminar la escoria fundida. Las ventajas de este método son la alta precisión (±0,1 mm), la excelente calidad de corte, la suavidad del corte, la ausencia de rebabas, la mínima zona afectada por el calor y la capacidad de cortar formas complejas. Las desventajas son la gran inversión en equipo, la baja eficiencia en el corte de tubos de pared gruesa y el alto coste.
Escenarios aplicables: Tubos de precisión de pared delgada (≤12 mm) que requieren una precisión y calidad de corte extremadamente altas, como el corte de alta precisión de tubos de sistemas hidráulicos, tubos de instrumentación y tubos de automoción.
2. Método de corte en frío (también llamado corte mecánico)
El corte en frío es principalmente adecuado para aplicaciones que requieren alta precisión, alta calidad y ausencia de zonas afectadas por el calor. Elimina material mediante fuerza mecánica sin aporte de calor, lo que lo convierte en el método preferido para la preparación de biseles de soldadura de alta calidad.

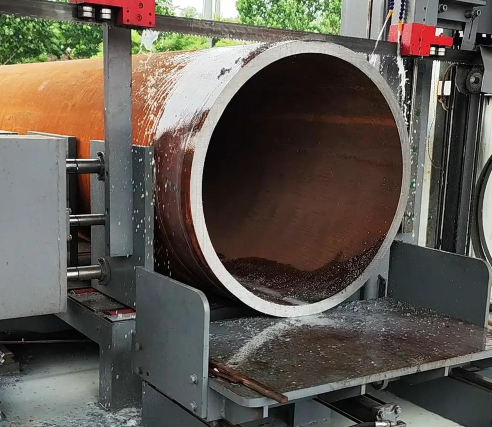

a. Corte con sierra (sierra de cinta/sierra circular)
El corte de tubos utiliza dientes de sierra mecánicos automatizados de alta velocidad (hojas de sierra de aleación o acero de alta velocidad) para cortar el tubo de acero. Sin embargo, la fricción a alta velocidad genera una gran cantidad de calor, suficiente para calentar, decolorar o incluso recocer ligeramente el material en el borde de corte, creando efectivamente una zona afectada por el calor. Se caracteriza por su alta eficiencia, costo moderado, corte suave y buena precisión dimensional. Sin embargo, produce virutas y el corte puede presentar ligeras rebabas, lo que requiere desbarbado. Las sierras de cinta son adecuadas para secciones transversales grandes, mientras que las sierras circulares son adecuadas para el procesamiento por lotes a alta velocidad.
Escenarios de aplicación: La primera opción para el troquelado de grandes volúmenes, especialmente indicado para el corte de longitud fija de tubos sin costura de diámetro pequeño y mediano. Es un equipo estándar para fabricantes de tubos sin costura de acero al carbono y centros de procesamiento de tubos.
b. Corte con torno/máquina cortadora de tubos
El corte con torno se refiere al corte de la cara frontal en un torno con herramientas de corte de carburo o cerámica. El calor de corte es disipado por las virutas, lo que resulta en una aportación de calor extremadamente baja a la pieza de trabajo. Se caracteriza por una precisión extremadamente alta (tolerancias dimensionales de hasta ±0,05 mm) y la mejor calidad de corte de la cara frontal (liso, alta perpendicularidad, se puede utilizar directamente como bisel de soldadura). Sin embargo, la eficiencia es relativamente baja y el equipo es especializado.
Escenarios de aplicación: Aplicaciones que requieren una perpendicularidad de extremo extremadamente alta, suavidad y precisión de longitud fija, como el corte final de tuberías para cilindros hidráulicos y piezas mecánicas de precisión.
c. Corte con muela abrasiva (Corte de rectificado)
El corte con muela abrasiva utiliza una muela abrasiva reforzada con fibra que gira a alta velocidad para el rectificado. Se caracteriza por ser un equipo sencillo, portátil y económico, adecuado para materiales de diversa dureza. Sin embargo, genera mucho polvo y ruido, desgasta rápidamente la muela y produce marcas de quemaduras y rebabas en el corte, con una precisión generalmente menor.
Escenarios de aplicación: Corte de emergencia o a pequeña escala en obras de construcción y talleres de reparación, especialmente adecuado para tuberías de acero de alta dureza o superficies endurecidas. Produce rebabas con facilidad, lo que requiere rectificado, y es adecuado para necesidades industriales generales.
d. Corte en frío
El corte en frío se refiere al uso de una hoja de sierra de gran diámetro y baja velocidad con dientes de carburo para cortar a baja velocidad con una enorme fuerza de corte, mientras que una gran cantidad de refrigerante elimina el calor por fricción. Se caracteriza por la ausencia de zona afectada por el calor, cortes sin rebabas ni deformaciones, y alta precisión. Sin embargo, el equipo es voluminoso y costoso, y se utiliza principalmente para materiales pesados.
Escenarios adecuados: Corte de precisión de tuberías de gran diámetro con altos requisitos de calidad de corte y paredes gruesas, común en plantas de prefabricación de tuberías de alta gama.
3. Tecnologías de corte avanzadas/especializadas
a. Corte por chorro de agua
Utiliza agua a ultraalta presión (o una mezcla de abrasivos) para formar un "chorro de agua" que erosiona y corta el material. Este método implica un corte en frío absoluto, eliminando la zona afectada por el calor y permite cortar cualquier material con alta precisión. Sin embargo, conlleva un alto costo del equipo, menor velocidad, mayores gastos operativos y produce un ligero bisel en el corte.
Adecuado para: Corte de tuberías extremadamente sensibles al calor o compuestas de múltiples materiales, como tuberías de acero con recubrimientos anticorrosivos, o para requisitos especiales de laboratorio.
b. Corte de tuberías CNC (corte de líneas de intersección)
Combinando cabezales de corte de plasma o láser con un sistema CNC multieje, corta biseles de soldadura complejos en las intersecciones de las tuberías según un programa preestablecido. Sus ventajas son la automatización y la digitalización; puede completar líneas de intersección complejas y el procesamiento de biseles en una sola operación, con alta precisión y eficiencia, lo que lo convierte en una tecnología clave para la prefabricación moderna de tuberías.
Adecuado para: Construcción de estructuras de acero, plataformas marinas y la preparación de todos los nodos que requieren soldadura de tubería a tubería en sistemas de tuberías.
Guía de decisión de selección:
Al elegir un método de corte para tuberías de acero al carbono sin costura, considere el siguiente orden:
1. Requisitos de calidad: Este es el factor principal.
a. Se requiere soldadura directa? → 1. Prefiera el corte en frío (torno, sierra de corte) o el corte por plasma/láser de alta calidad para garantizar la calidad del biselado y reducir los defectos de soldadura.
b. Requisitos de tolerancia dimensional y geométrica extremadamente altos? → Elija corte por torno o corte por láser.
c. Solo desbaste? → El corte con llama o con disco abrasivo es suficiente.
2. Especificaciones de la tubería
Espesor de pared: Las paredes delgadas (<10 mm) se cortan mejor con láser, plasma o sierra de cinta; las paredes gruesas (>20 mm) se pueden cortar con llama, plasma o sierra de corte.
Diámetro: Las tuberías de diámetro pequeño son aptas para sierras de cinta y tornos; las tuberías de diámetro grande requieren máquinas de corte por llama o plasma de gran tamaño o máquinas de corte de líneas de intersección.
3. Producción por lotes y eficiencia
Pieza única/reparación: Máquina de corte con disco abrasivo, plasma portátil.
Lote pequeño: Sierra de cinta, plasma de uso general.
Producción automatizada/de lotes grandes: Línea de producción automatizada con sierra de cinta, máquina de corte de tubos por láser/plasma CNC, centro de corte de líneas de intersección.
4. Presupuesto de costos
Inversión en equipo: De menor a mayor: Muela abrasiva → Pistola de llama → Sierra de cinta → Plasma → Centro de corte de tubos por láser/chorro de agua/CNC.
Costo de corte único: El oxicorte es el más bajo, mientras que el chorro de agua y el láser son los más altos.
Conclusión:
Existen tres tipos principales de métodos de corte para tubos de acero al carbono sin costura: corte térmico, corte en frío y corte con tecnología avanzada. Al elegir un método, se deben considerar exhaustivamente las especificaciones del material, los requisitos de precisión y los factores de costo. Por ejemplo, el aserrado se prefiere para aplicaciones de alta precisión, mientras que el corte con gas puede optarse para la producción en masa.
Para proyectos industriales modernos, especialmente para tubos prefabricados que requieren soldadura posterior, se recomienda el corte en frío o el corte térmico de alta precisión (plasma/láser CNC) para maximizar la calidad del corte y sentar las bases para los procesos posteriores. A largo plazo, esto puede ahorrar más en costos de procesamiento secundario y posibles riesgos de reelaboración.
Leer más: Tubo de acero sin costura estándar americano o Cómo doblar un tubo de acero al carbono?
