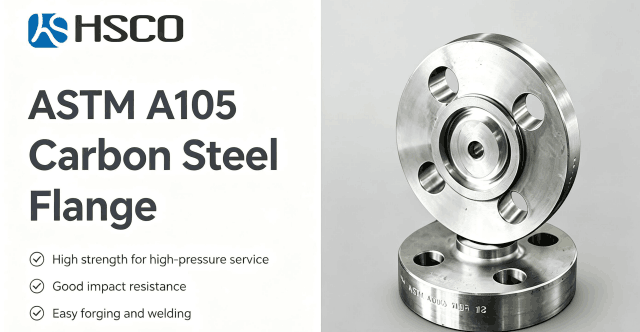

Brida de tubería ASTM A105

Este artículo se centra específicamente en las bridas ASTM A105: sus tipos, clases de presión y criterios de selección para sistemas de tuberías. Para obtener información detallada sobre las propiedades del material y la composición química del A105, consulte nuestra guía complementaria: ▶ [Acero al carbono ASTM A105: Guía completa del material].

Una brida de tubería es un componente vital en el sistema de tuberías, ya que se utiliza para conectar tuberías y mantener su estanqueidad. El material de la brida determina directamente su rendimiento y vida útil. Entre los numerosos materiales para bridas, el ASTM A105 es una de las bridas de acero al carbono forjado más utilizadas en sistemas de tuberías industriales.

Qué es una brida ASTM A105?

Una brida A105 es un conector de tubería fabricado con acero al carbono forjado ASTM A105, conforme a la norma ASME B16.5 (para diámetros de hasta NPS 24) o ASME B16.47 (para diámetros grandes de NPS 26 a 60). Está diseñada para sistemas de presión a temperaturas moderadas y altas, y es el material de brida de acero al carbono más utilizado en las industrias del petróleo, el gas, la petroquímica y la energía.

Presión nominal: Abarca desde la Clase 150 hasta la Clase 2500 (ASME B16.5/B16.47).

Características del material A105:

1. Buena resistencia y dureza: El acero al carbono A105 tiene un alto límite elástico y resistencia a la tracción, y puede soportar mayor presión y carga.

2. Excelente resistencia al desgaste: Gracias a su alto contenido de carbono, el material A105 ofrece una buena resistencia al desgaste y es apto para diversos entornos de trabajo exigentes.

3. Buena maquinabilidad: El acero al carbono A105 es fácil de forjar, cortar, soldar y realizar otras operaciones de procesamiento, y resulta ideal para la fabricación de bridas de diversas especificaciones y formas.

Por qué elegir la brida de tubería ASTM A105?

Ventajas:

1. Alta relación calidad-precio: Su coste es significativamente inferior al de las bridas de acero inoxidable (como A182 F316) o de acero aleado.

2. Propiedades mecánicas fiables: resistencia a la tracción ≥485 MPa, límite elástico ≥250 MPa, cumpliendo con la mayoría de los requisitos de presión media y alta.

3. Procesamiento práctico: fácil de soldar, taladrar y tornear, ideal para una instalación rápida.

4. Gran versatilidad: ampliamente utilizado en sistemas con medios no corrosivos como petróleo, gas natural, electricidad y suministro de agua.

Limitaciones:
1. No resistente a la corrosión: Se requiere un recubrimiento anticorrosivo (como galvanizado o resina epoxi) en ambientes húmedos o ácidos.
2. Sensible a la temperatura: A350 LF2 debe utilizarse para temperaturas extremadamente bajas (<-29 °C) y A182 F11 para temperaturas altas (>425 °C).

3. Baja dureza: No apto para condiciones de alto desgaste (como medios arenosos).

Tipos y aplicaciones comunes de bridas A105:

La siguiente tabla resume los tipos de bridas A105 más comunes, sus características principales y sus aplicaciones.

Tipo de brida	Característica principal	Aplicación típica
Brida de cuello (WN)	Soldadura a tope, alta integridad, cubo reforzado	Servicios críticos de alta presión y temperatura (Clase 300-2500)
Brida deslizante (SO)	Se desliza sobre la tubería, soldadura de filete	Sistemas de baja presión no críticos (Clase 150-300)
Brida ciega (BL)	Placa sólida, sin perforación	Cierre de tuberías, aislamiento de sistemas, pruebas de presión
Brida roscada (THD)	Conexión roscada, sin soldadura	Sistemas de baja presión, sin vibración, diámetros pequeños (ej. protección contra incendios)
Brida de soldadura por enchufe (SW)	Tubería insertada y soldada con filete	Sistemas de alta presión para diámetros pequeños (NPS ≤ 4")

Temperatura aplicable:

Parámetro	Límite	Notas
Rango de temperatura estándar	-29°C a 425°C	Rango de servicio normal para A105.
Por encima de 425°C	Riesgo de grafitisación	Use A182 F11/F22 (acero cromo-molibdeno) en su lugar.
Por debajo de -29°C	Se requiere prueba de impacto	Use A350 LF2 para temperaturas de diseño por debajo de -46°C.

Nota sobre A105 vs. A105N:

El material base A105 se suministra normalmente en estado forjado. Al normalizarse, se denomina A105N. El tratamiento térmico de normalización refina la estructura granular, mejorando la tenacidad y la resistencia al impacto, especialmente a bajas temperaturas. Para aplicaciones críticas a bajas temperaturas o altas presiones, muchas especificaciones exigen A105N en lugar del A105 estándar.

Consideraciones para la selección de bridas A105:

1. Compatibilidad con el fluido
Para agua, aceite y gas (no corrosivos): El A105 es adecuado.
Para fluidos corrosivos (ácidos, agua salada): Utilice acero inoxidable (A182 F316) o aplique un recubrimiento anticorrosivo interno.

2. Límite de temperatura
Asegúrese de que la temperatura de servicio se mantenga entre -29 °C y 425 °C.
Para temperaturas superiores a 425 °C, seleccione acero al cromo-molibdeno (A182 F11/F22). Para temperaturas inferiores a -29 °C, consulte las especificaciones del proyecto; podría requerirse la norma A350 LF2.

3. Presión nominal
Seleccione la clase correcta (150, 300, 600, etc.) según la presión y la temperatura de diseño del sistema, utilizando las tablas de presión-temperatura ASME B16.5.

4. Tipo de cara de sellado
RF (Cara elevada): La más común para servicio general.
FF (Cara plana): Se utiliza con bridas de hierro fundido.
RTJ (Junta anular): Para servicios de alta presión y alta temperatura que requieren sellado metal-metal.

6. Selección del tipo de brida
Servicios críticos/de alta presión → Cuello para soldar (WN).
Baja presión general → Deslizante (SO).
Aislamiento/cierre del sistema → Ciega (BL).
Alta presión de pequeño diámetro → Soldadura de encaje (SW).

Conexiones no críticas, no soldadas → Roscadas (THD).

Consejos de instalación y mantenimiento:

Si bien las bridas A105 ofrecen muchas ventajas, también se deben tener en cuenta los siguientes aspectos durante su uso:

1. Inspección previa a la instalación: Verifique que las caras de las bridas no presenten rayones, grietas o irregularidades que puedan afectar el sellado.
2. Precauciones de soldadura: En el caso de bridas de cuello para soldar, controle la temperatura de soldadura y la temperatura entre pasadas para evitar deformaciones o grietas.
3. Apriete de los pernos: Utilice el método de simetría cruzada en al menos tres pasadas para asegurar una compresión uniforme de la junta y prevenir fugas.

4. Inspección periódica: Verifique periódicamente el par de apriete de los pernos y el estado de las caras de la brida, especialmente en servicios a altas temperaturas o con vibraciones.

Preguntas frecuentes:

P1: Cuándo debo usar una brida ciega (BL) en lugar de otros tipos de bridas?
R: Una brida ciega se utiliza principalmente para cerrar el extremo de un sistema de tuberías, aislar una sección para mantenimiento o proporcionar acceso para pruebas de presión. A diferencia de las bridas de cuello para soldar o deslizantes, no tiene orificio y es una placa sólida. Es ideal para cierres de tuberías temporales o permanentes y se usa comúnmente en sistemas de alta presión donde se requiere un sellado seguro.

P2: Cuál es la diferencia entre las caras de sellado de bridas de cara elevada (RF) y de junta anular (RTJ)?
R: La brida de cara elevada (RF) tiene una pequeña área elevada alrededor del orificio que comprime una junta para crear un sello. Es la cara más común para servicio general. La brida de junta anular (RTJ) utiliza una junta anular metálica que se asienta en una ranura mecanizada, creando un sello metal-metal. Las bridas RTJ se utilizan en servicios de alta presión y alta temperatura donde se requiere un sello más robusto y hermético, como en aplicaciones de petróleo y gas.

P3: Se pueden soldar bridas ASTM A105 directamente a tuberías de acero inoxidable?
R: Si bien es técnicamente posible, no se recomienda para servicios corrosivos. La soldadura directa de acero al carbono (A105) a acero inoxidable puede generar un riesgo de corrosión galvánica en presencia de un electrolito. Además, la zona de soldadura puede volverse susceptible a agrietarse debido a las diferencias en la dilatación térmica y las propiedades del material. Para este tipo de conexiones, lo mejor es utilizar una junta de transición o un adaptador de brida, o bien, que el material de la brida coincida con el del tubo (es decir, usar una brida de acero inoxidable con un tubo de acero inoxidable).

Conclusión:

La brida para tuberías ASTM A105 es una opción económica y práctica para oleoductos industriales. Ofrece propiedades mecánicas fiables y buena maquinabilidad, siendo especialmente adecuada para condiciones de temperatura normal, no corrosivas y de presión media a alta. Sin embargo, debe utilizarse con precaución en entornos de temperatura extrema o corrosivos; considere la posibilidad de utilizar acero aleado (A182 F11), acero para bajas temperaturas (A350 LF2) o acero inoxidable (A182 F316) según sea necesario. Consulte siempre la norma ASME B16.5 y las especificaciones del proyecto para la selección final.
