Accesorios de tubería acodada: tipos, aplicaciones y consideraciones de compra

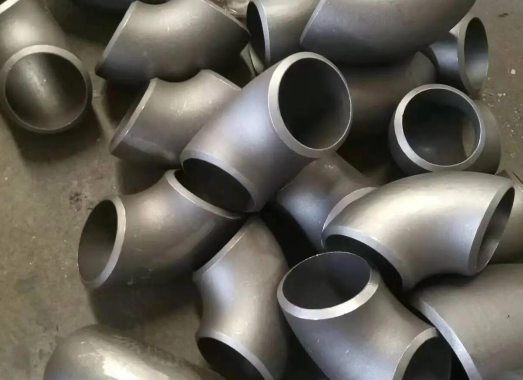

Los accesorios de tubería acodados son componentes esenciales en sistemas de tuberías y tuberías. Permiten que las tuberías cambien de dirección, mejorando así la eficiencia del enrutamiento y la instalación. Hay muchos tipos de codos, cada uno con aplicaciones y materiales únicos. A continuación, presentaremos los tipos más comunes de accesorios de codo para tuberías, sus aplicaciones y consideraciones a la hora de comprarlos.

Accesorios de codo de tubería estándar comunes:

1. Codo de 90 grados
El accesorio de tubería acodado tradicional es un codo de 90 grados, también conocido como codo de ángulo recto, que es el tipo de codo más común y básico. Los codos de 90 grados generalmente se usan donde dos tuberías se cruzan o se conectan verticalmente, y en lugares con ángulos de giro más grandes en la tubería, pueden reducir efectivamente la distancia entre las salidas de tuberías adyacentes y ahorrar espacio en la tubería.

Los codos de 90 grados se usan comúnmente en aplicaciones de tuberías domésticas y comerciales, sistemas HVAC y tuberías industriales. Están disponibles en una variedad de materiales que incluyen cobre, PVC, acero galvanizado y acero inoxidable para satisfacer diferentes requisitos de plomería.

2. Codo de 45 grados
Otro estilo popular es el codo de 45 grados. Proporciona un cambio de dirección más gradual, lo que puede resultar útil en algunas situaciones. En comparación con los codos de 90 grados, los codos de 45 grados son más suaves y permiten que el fluido fluya más suavemente en la tubería. Estos conectores se utilizan comúnmente en sistemas hidráulicos, de vapor y de aire comprimido donde se requiere un flujo suave y una turbulencia mínima.

3. Codo de 180 grados
Un codo de 180 grados es un tipo de codo que gira directamente en sentido contrario. Suele utilizarse en pozos petroleros, barcos, etc. En algunos casos, debido a limitaciones de la tubería, se requiere un codo de 180 grados para cambiar la dirección de la tubería.

4. Codo de calle
Los codos de calle son una variación de los codos tradicionales. Se utilizan para unir tuberías de diversos diámetros y materiales. Los codos de calle tienen un casquillo recto sin rosca en un extremo, mientras que el otro extremo tiene rosca para adaptarse a diferentes tamaños o materiales de tuberías. Estos codos se utilizan ampliamente en plomería y sistemas HVAC para unir tuberías de diferentes tamaños o materiales.

5. Codo de radio largo
Los codos se pueden dividir en codos de radio largo y codos de radio corto según el radio de curvatura. Por lo general, se utilizan codos de radio largo de forma predeterminada; los accesorios de codo de radio largo se pueden usar en aplicaciones que requieren giros más cerrados. Estos accesorios tienen radios de curvatura más largos para reducir la resistencia al flujo y la turbulencia. Se utilizan comúnmente en sistemas de tuberías industriales, como los de plantas químicas, refinerías y centrales eléctricas, donde minimizar la caída de presión es fundamental. Si no hay restricciones o no está especificado en el contrato, se utilizará primero el codo de medio largo.

Accesorios de codo especiales:

Codo excéntrico
Además de los tipos normales, también existen codos especiales diseñados para aplicaciones específicas. Un ejemplo es un codo excéntrico, que tiene una línea central desplazada. Este diseño facilita la instalación en espacios con espacio libre limitado, como bastidores de tuberías o conductos elevados.

Codo reductor
Otro tipo de accesorio es un codo reductor, que cambia entre múltiples diámetros de tubería dentro del mismo accesorio. Estos accesorios acodados facilitan la reducción o ampliación del tamaño de las tuberías sin necesidad de accesorios o juntas adicionales.

Tipos de materiales de codos:
Los accesorios para tuberías acodados están disponibles en una variedad de materiales, divididos principalmente en dos categorías: codos metálicos y codos no metálicos para adaptarse a diferentes usos y situaciones. Cobre, PVC, acero galvanizado, acero inoxidable y hierro fundido son los materiales más utilizados. Cada material tiene ventajas y desventajas, como resistencia a la corrosión, resistencia a altas temperaturas y índices de presión.

1. Accesorios de cobre y acero inoxidable.
Por ejemplo, los codos de cobre y acero inoxidable se utilizan a menudo en sistemas de agua potable debido a su resistencia a la corrosión y su idoneidad para aplicaciones de agua potable. Los codos de acero inoxidable tienen buena resistencia a la corrosión y pueden usarse en ambientes severamente corrosivos, pero el precio es relativamente alto y el procesamiento de los codos es difícil.

2. Accesorios de PVC
Los accesorios de PVC se utilizan ampliamente en sistemas de plomería domésticos y comerciales porque son económicos y fáciles de instalar.

3. Accesorios de acero galvanizado
Los accesorios de acero galvanizado están diseñados para uso industrial y pueden soportar altas presiones y temperaturas.

4. Codo de hierro fundido
Los codos de hierro fundido tienen buenas propiedades mecánicas y una gran durabilidad, y son adecuados para altas temperaturas, bajas temperaturas, alta presión, baja presión, corrosión y otras ocasiones. Sin embargo, los codos de hierro fundido son gruesos y costosos.

5. Codo de acero al carbono
Los codos de acero al carbono tienen alta resistencia, dureza, buena durabilidad y son relativamente baratos. A menudo se utilizan para conexiones de tuberías en diferentes entornos, como baja temperatura, alta temperatura, baja presión y alta presión.

6. Codo de aleación de aluminio
Los codos de aleación de aluminio son livianos y de alta resistencia, pero tienen poca resistencia a la corrosión y son más adecuados para entornos que no requieren específicamente resistencia a la corrosión.

Al seleccionar accesorios de codo, considere la aplicación, el entorno operativo y la compatibilidad con los materiales de las tuberías para garantizar una instalación confiable y duradera.

Precauciones al comprar accesorios para tuberías acodadas:

1. Selección de materiales
En diferentes proyectos de tuberías, es necesario seleccionar materiales de codo apropiados de acuerdo con condiciones específicas para garantizar el funcionamiento normal de la tubería. Por ejemplo, en medios corrosivos se deben seleccionar materiales con buena resistencia a la corrosión, como el acero inoxidable.

2. Coincidencia de tallas
Al comprar codos, también debe prestar atención al hecho de que el tamaño del codo debe coincidir con el diámetro de la tubería. Los codos que sean demasiado grandes o demasiado pequeños afectarán el funcionamiento de la tubería.

3. Calidad de los materiales
Es necesario elegir codos de buena calidad y mano de obra fina para evitar defectos, roturas y otros problemas que puedan afectar el funcionamiento normal de la tubería.

4. Preste atención al radio de curvatura y al grosor de la pared del codo.
El radio de curvatura y el espesor de la pared del codo afectarán el rendimiento del flujo del fluido de la tubería, por lo que se deben seleccionar las especificaciones apropiadas en función de las necesidades reales.

5. Determinar el método de conexión del codo.
Los métodos de conexión de los codos incluyen soldadura, conexión roscada, conexión con abrazadera, conexión con brida, etc. El método de conexión apropiado debe seleccionarse de acuerdo con la situación real.

En resumen, es muy importante elegir el material del codo adecuado, que puede mejorar la estabilidad y seguridad de la tubería. Considere la aplicación, el entorno operativo y la compatibilidad con los materiales de las tuberías al comprar accesorios de codo para garantizar una instalación confiable y duradera.
