Estándares, tamaños y niveles de presión de bridas de tuberías de uso común

Estándares, tamaños y niveles de presión de bridas de tuberías de uso común:

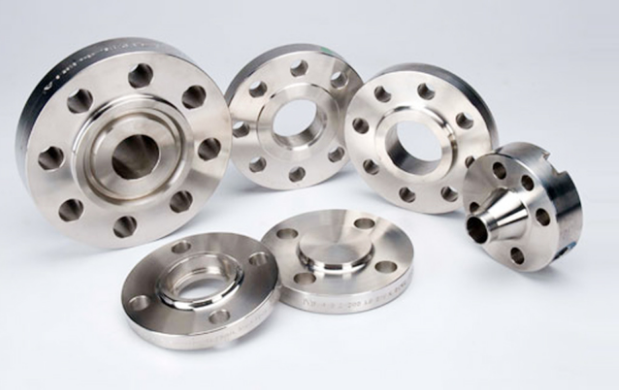

Tabla de tamaños de bridas estándar ANSI:

Las bridas de tubería estándar ANSI se usan comúnmente en sistemas de control de fluidos y sistemas de tuberías en los Estados Unidos y Canadá. Las tablas de tamaños de bridas estándar ANSI comúnmente utilizadas incluyen las siguientes: ANSI B16.5, ANSI B16.47 (diámetro grande), y sus tamaños corresponden a lo siguiente:

1. ANSI B16.5
El tamaño de la brida de la clapeta es de 1/2"-24" y el nivel de presión es de 150-2500LBS; el tamaño de la brida ciega es de 1/2"-24" y el nivel de presión es de 150-2500LBS; la brida de soldadura del cuello es de 1/2 "-24", el grado de presión es de 150-2500LBS; el tamaño de la brida de soldadura plana es de 1/2"-24", el grado de presión es de 150-2500LBS.

2. ANSI B16.47

El tamaño de la brida de gran diámetro es de 26"-60" y la presión nominal es de 150-900LBS.

Tabla de tamaños de bridas estándar JIS:

Las bridas estándar JIS se utilizan comúnmente en sistemas de tuberías y sistemas de control de fluidos japoneses. Las tablas de tamaños de bridas estándar JIS de uso común incluyen las siguientes: JIS B2220 y JIS B2201. Sus tamaños corresponden a lo siguiente:

1. JIS B2220
El tamaño de la brida es 10A-1500A, la presión nominal es 5K-63K.

2. JIS B2201
El tamaño de la brida es 10A-1000A, el grado de presión es 2,5K-40K.

Tabla de tamaños de bridas estándar BS:

Las bridas estándar BS se utilizan comúnmente en sistemas de tuberías y sistemas de control de fluidos británicos. Las tablas de tamaños de bridas estándar BS comúnmente utilizadas incluyen las siguientes: BS 10, BS 1560, BS 4504. Sus tamaños corresponden a lo siguiente:

1. BS 10
El tamaño de la brida es 1/2"-48" y la presión nominal es PN0.6-PN40.

2. BS 1560
El tamaño de la brida es 1/2"-24" y la presión nominal es PN2.0-PN40.

3. BS 4504
El tamaño de la brida es de 1/2"-48", la presión nominal es PN2.5-PN100.

Tabla de tamaños de bridas estándar DIN:

Las bridas estándar DIN se utilizan comúnmente en sistemas de tuberías y sistemas de control de fluidos alemanes. Las tablas de tamaños de bridas estándar DIN comúnmente utilizadas incluyen las siguientes: DIN 2527, DIN 2576, DIN 2631 y DIN 2635. Sus tamaños corresponden a lo siguiente:

1. Estruendo 2527
El tamaño de brida es DN10-DN600, el grado de presión es PN6-PN100.

2. DIN 2576
El tamaño de brida es DN10-DN1000, el grado de presión es PN6-PN40.

3. DIN 2631
El tamaño de brida es DN10-DN2000, el grado de presión es PN6-PN100.

4. Estruendo 2635
El tamaño de brida es DN10-DN1000, el grado de presión es PN6-PN100.

Tabla de tamaños de bridas estándar EN:

Las bridas estándar EN se utilizan comúnmente en sistemas de tuberías y sistemas de control de fluidos europeos. Las tablas de tamaños de bridas estándar EN utilizadas comúnmente incluyen las siguientes: EN 1092-1, EN 1759-1 Sus tamaños corresponden a lo siguiente:

1. EN 1092-1
El tamaño de brida es DN10-DN2000, el grado de presión es PN2.5-PN400.

2. EN 1759-1
El tamaño de brida es DN10-DN4000, el grado de presión es PN2.5-PN400.

Conclusión:
Este artículo presenta las tablas de tamaños de bridas de tuberías comúnmente utilizadas, incluidos estándares como ANSI, JIS, BS, DIN y EN, y detalla los tipos, tamaños y estándares de varias bridas. Esperamos que a través de la introducción de este artículo, pueda comprender mejor los estándares de tamaño de las bridas, lo que le facilitará el uso y la selección de modelos.
