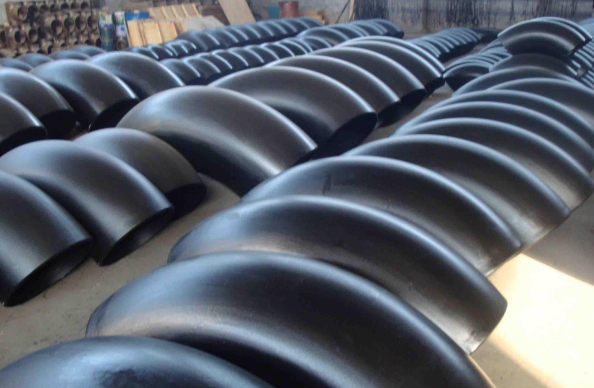

Codo de tubo SCH 80

Qué es un codo de tubería?

El codo de tubería se refiere a un accesorio de tubería que cambia la dirección de la tubería en el sistema de tuberías. Según el ángulo, existen tres codos más utilizados: 45°, 90° y 180°. Además, según las necesidades del proyecto, también se incluyen otros codos con ángulos anormales como por ejemplo de 60°. Los materiales del codo incluyen hierro fundido, acero inoxidable, acero aleado, hierro fundido maleable, acero al carbono, metales y plásticos no ferrosos, etc. SCH 80 se refiere al espesor de pared del codo.

Los métodos de conexión a tuberías incluyen: conexión de brida por soldadura directa (el método más común), conexión de fusión en caliente, conexión por electrofusión, conexión roscada y conexión por enchufe, etc.
Según el proceso de producción, se puede dividir en: codo de soldadura, codo de estampado, codo de empuje, codo de fundición, codo de soldadura a tope, etc. Otros nombres: codo de 90 grados, codo de ángulo recto, etc.

El propósito del codo de tubería:

Un accesorio de tubería de conexión comúnmente utilizado en la instalación de tuberías. Conecta dos tuberías con diámetros nominales iguales o diferentes para hacer que la tubería gire en un ángulo determinado. La presión nominal es de 1-1,6Mpa.

Qué es SCH 80?

SCH 80  representa el espesor de pared, que se refiere a tuberías engrosadas XS con un espesor de pared de presión inferior a DN200 mm. Los escenarios de uso generalmente implican alta temperatura, alta presión y condiciones altamente corrosivas. El espesor de la pared de las tuberías de grado SCH 80 es relativamente grueso y la presión y la temperatura en el entorno de uso deben cumplir con los estándares ASME/ANSI para garantizar la seguridad y confiabilidad del sistema de tuberías. Los sistemas de tuberías de grado SCH 80 se utilizan a menudo en la fabricación de equipos químicos, tuberías de alta presión, calentadores de alta temperatura y algunos sistemas de tuberías especiales. Al diseñar e instalar un sistema de tuberías de acero, es necesario seleccionar el número de tubería apropiado de acuerdo con el entorno de uso real para garantizar la estabilidad y seguridad del sistema de tuberías.

Especificación estándar para codo de tubería SCH 80:

La especificación estándar para accesorios de tubería de acero al carbono SCH 80 es una garantía importante para garantizar la seguridad y calidad de las operaciones del sistema de tuberías. Varias organizaciones normativas nacionales y extranjeras han formulado normas correspondientes, como la norma internacional de instalación de tuberías ASME B16.9, la norma nacional de instalación de tuberías de acero GB/T12459, etc. Existen regulaciones correspondientes sobre las especificaciones, dimensiones y tratamiento de superficies. , espesor de la pared de la tubería, etc. de los accesorios de tubería.

Los estándares de bridas para tuberías aceptados internacionalmente se pueden resumir en dos sistemas de bridas para tuberías diferentes y no intercambiables: uno es el sistema europeo de bridas para tuberías representado por Alemania; el otro es el sistema estadounidense de bridas para tuberías representado por Estados Unidos.

Clasificación de codos de tubería:

1. Dividir por material
Acero al carbono: ASTM/ASME A234 WPB, WPC
Acero aleado: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3 15CrMoV, 35CrMoV
Acero inoxidable: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Acero de baja temperatura: ASTM/ASME A402 WPL3-WPL 6
Acero de alto rendimiento: ASTM/ASME A860 WPHY 42-46-52-60-65-70
Acero fundido, acero aleado, acero inoxidable, cobre, aleación de aluminio, plástico, fosfato de argón, PVC, PPR, RFPP (polipropileno reforzado), etc.

2. Según el método de producción, se puede dividir en empuje, prensado, forja, fundición, etc.
3. Según los estándares de fabricación, se puede dividir en estándar nacional, estándar eléctrico, estándar para barcos, estándar químico, estándar de agua, estándar americano, estándar alemán, estándar japonés, estándar ruso, etc.
4. Según su radio de curvatura: se puede dividir en codo de radio largo y codo de radio corto. Un codo de radio largo significa que su radio de curvatura es igual a 1,5 veces el diámetro exterior de la tubería, es decir, R=1,5D; un codo de radio corto significa que su radio de curvatura es igual al diámetro exterior de la tubería, es decir, R=1,0D. (D es el diámetro del codo, R es el radio de curvatura).
5. Si se divide por nivel de presión: hay alrededor de diecisiete tipos, que son los mismos que los estándares de tuberías estadounidenses, incluidos: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, SCH100, Sch120, Sch140, Sch160, XXS; los más utilizados son STD y XS.
6. Según diferentes formas y usos, se puede dividir en: codo ranurado, codo de férula, codo de doble cojinete, codo de brida, codo reductor, codo de asiento muerto, codo de diente interno y externo, codo de estampado, codo de empuje, codo de encaje , codo de soldadura a tope, codo de alambre interior, etc.

Cómo hacer el codo SCH 80?

Hay tres formas de fabricar codos: conformado por empuje en caliente, conformado por estampado y soldadura de placa media.

1. Conformación por empuje en caliente
Requiere el uso de una máquina empujadora, un mandril y equipo de calefacción. El tubo en bruto terminado se coloca sobre el mandril y al mismo tiempo se empuja, se calienta y se le da forma. Esta velocidad de producción es rápida, adecuada para la producción en masa y el codo fabricado tiene una apariencia hermosa y un grosor relativamente uniforme.

2. Moldeo por estampado
Dependiendo del material, se puede elegir prensado en frío o prensado en caliente. Coloque el tubo en blanco en el molde exterior. Después de fusionar los moldes superior e inferior, bajo el empuje de la prensa, el tubo en bruto se mueve a lo largo del espacio reservado entre el molde interior y el molde exterior para completar el proceso de formación.

3. Soldadura de placa media
La soldadura de placas medianas es para la producción de codos grandes. Primero, corte dos placas intermedias, luego use una prensa para presionar la mitad de la sección del codo y luego suelde las dos secciones para que el codo fabricado tenga dos soldaduras. Por lo tanto, las soldaduras deben inspeccionarse después de la producción para garantizar que cumplan con los estándares.

Control de calidad de accesorios acodados para tuberías:
El control de calidad de los accesorios acodados para tuberías es la clave para garantizar la calidad y seguridad del sistema de tuberías. La inspección de calidad de los accesorios de tubería incluye inspección de calidad de la apariencia, análisis de composición química, pruebas de rendimiento físico, pruebas no destructivas y otros aspectos. Sólo se pueden utilizar accesorios de tubería que hayan pasado la inspección para garantizar el funcionamiento seguro y eficaz del sistema de tuberías.

Accesorios de codo para tubería SCH 40 vs. tubería SCH 80:
La principal diferencia entre los accesorios acodados para tuberías SCH 40 y SCH 80 es el espesor de la pared. La tubería SCH 40 tiene un espesor de pared más delgado y a menudo se usa en aplicaciones de baja presión, como plomería residencial o sistemas de riego. El codo para tubería SCH 80 tiene paredes más gruesas y se utiliza en aplicaciones de alta presión, como procesos industriales, sistemas hidráulicos y tuberías subterráneas. Están diseñados para soportar presiones más altas y soportar tensiones mayores que las tuberías SCH 40.

En cuanto a las dimensiones específicas, el espesor de la pared de la tubería SCH 40 es de aproximadamente 0,109 pulgadas, mientras que el espesor de la pared de la tubería SCH 80 es de aproximadamente 0,154 pulgadas. Esto significa que la tubería SCH 80 es aproximadamente un 30% más gruesa que la tubería SCH 40. Si bien las tuberías SCH 80 son más resistentes y duraderas que las tuberías SCH 40, también son más caras.

La tubería SCH 80 tiene paredes más gruesas y requiere más material y más tiempo de fabricación, lo que aumenta los costos. Al seleccionar tuberías para una aplicación específica, es importante considerar los requisitos de presión y la rentabilidad de seleccionar tuberías más gruesas y caras.
