Accesorios para tuberías de acero SCH 80

Qué son los accesorios para tuberías de acero?

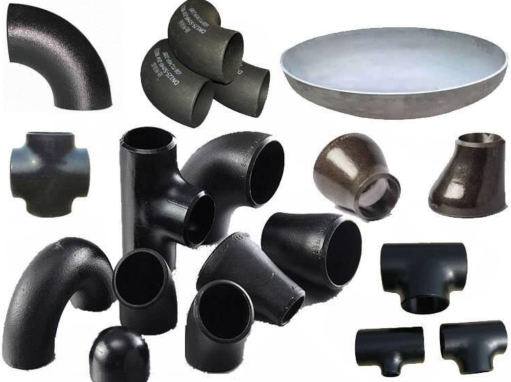

Los accesorios para tuberías de acero se refieren a accesorios para tuberías fabricados de acero, que generalmente se utilizan para conectar, controlar y soportar sistemas de tuberías. Por lo general, están hechos de placas y barras de acero mediante conformado, procesamiento y soldadura. Los accesorios para tuberías de acero incluyen principalmente codos, tes, cruces, juntas de tuberías, casquillos, bridas y placas ciegas. Los accesorios para tuberías de acero se utilizan ampliamente en sistemas de tuberías en diversos campos, como el petróleo, la industria química, la metalurgia, la energía eléctrica, la fabricación de papel, los productos farmacéuticos y los alimentos.

El material de los accesorios de tubería de acero debe cumplir con las normas pertinentes. Los materiales de uso común incluyen acero al carbono, acero aleado, acero inoxidable, etc. Entre ellos, el acero al carbono es un material de uso común y puede usarse a baja presión, baja temperatura y condiciones generales; mientras que el acero inoxidable y el acero aleado son adecuados para condiciones de trabajo severas como alta presión, alta temperatura y corrosión.

Qué es SCH 80?

SCH 80 (tubería cédula 80) representa el espesor de pared, que se refiere a tuberías engrosadas XS con un espesor de pared de presión inferior a DN200 mm. Los escenarios de uso generalmente implican alta temperatura, alta presión y condiciones altamente corrosivas. El espesor de la pared de las tuberías de grado SCH 80 es relativamente grueso y la presión y la temperatura en el entorno de uso deben cumplir con los estándares ASME/ANSI para garantizar la seguridad y confiabilidad del sistema de tuberías. Los sistemas de tuberías de grado SCH 80 se utilizan a menudo en la fabricación de equipos químicos, tuberías de alta presión, calentadores de alta temperatura y algunos sistemas de tuberías especiales. Al diseñar e instalar un sistema de tuberías de acero, es necesario seleccionar el número de tubería apropiado de acuerdo con el entorno de uso real para garantizar la estabilidad y seguridad del sistema de tuberías.

Proceso de fabricación de accesorios para tuberías de acero SCH 80:
El proceso de fabricación de accesorios para tuberías de acero SCH 80 incluye forjado, fundición, forjado, doblado en frío, tratamiento térmico y otros métodos. Diferentes procesos afectan las propiedades del material y la vida útil de los accesorios de tubería. Para garantizar el funcionamiento seguro del sistema de tuberías, el proceso de producción de accesorios para tuberías debe cumplir con las normas y especificaciones pertinentes.

Especificación estándar para accesorios de tubería de acero SCH 80:
La especificación estándar para accesorios de tubería de acero SCH 80 es una garantía importante para garantizar la seguridad y calidad de las operaciones del sistema de tuberías. Varias organizaciones de normalización nacionales y extranjeras han formulado las normas correspondientes, como la norma internacional de instalación de tuberías ASME B16.9, la norma nacional de instalación de tuberías de acero GB/T12459, etc. Existen regulaciones correspondientes sobre las especificaciones, dimensiones, tratamiento de la superficie, espesor de la pared de la tubería, etc. de los accesorios de tubería.

Los estándares de bridas de tuberías aceptados internacionalmente se pueden resumir en dos sistemas de bridas de tuberías diferentes y no intercambiables: uno es el sistema de bridas de tuberías europeo representado por Alemania; el otro es el sistema de bridas de tuberías estadounidense representado por los Estados Unidos.

Control de calidad de accesorios para tuberías de acero:
El control de calidad de los accesorios de tuberías de acero es la clave para garantizar la calidad y seguridad del sistema de tuberías. La inspección de calidad de los accesorios de tubería incluye inspección de calidad de la apariencia, análisis de composición química, pruebas de rendimiento físico, pruebas no destructivas y otros aspectos. Sólo se pueden utilizar accesorios de tubería que hayan pasado la inspección para garantizar el funcionamiento seguro y eficaz del sistema de tuberías.

Tubería SCH 40 versus tubería de acero soldada en espiral SCH 80:
La principal diferencia entre los accesorios para tuberías de acero SCH 40 y SCH 80 es el espesor de la pared. La tubería SCH 40 tiene un espesor de pared más delgado y a menudo se usa en aplicaciones de baja presión, como plomería residencial o sistemas de riego. El accesorio para tubería de acero SCH 80 tiene paredes más gruesas y se utiliza en aplicaciones de alta presión, como procesos industriales, sistemas hidráulicos y tuberías subterráneas. Están diseñados para soportar presiones más altas y soportar tensiones mayores que las tuberías SCH 40.

En cuanto a las dimensiones específicas, el espesor de la pared de la tubería SCH 40 es de aproximadamente 0,109 pulgadas, mientras que el espesor de la pared de la tubería SCH 80 es de aproximadamente 0,154 pulgadas. Esto significa que la tubería SCH 80 es aproximadamente un 30% más gruesa que la tubería SCH 40. Si bien las tuberías SCH 80 son más resistentes y duraderas que las tuberías SCH 40, también son más caras.

La tubería SCH 80 tiene paredes más gruesas y requiere más material y más tiempo de fabricación, lo que aumenta los costos. Al seleccionar tuberías para una aplicación específica, es importante considerar los requisitos de presión y la rentabilidad de seleccionar tuberías más gruesas y caras.

Pipe Sch 80 Chart, Dimensions, Weight And Pipe Wall Thickness

Nominal size [inches]	Outside diameter [inches]	Outside diameter [mm]	Wall thickness [inches]	Wall thickness [mm]	Weight [lb/ft]	Weight [kg/m]
1/8	0.405	10.3	0.095	2.41	0.31	0.47
1/4	0.54	13.7	0.119	3.02	0.54	0.8
1/2	0.84	21.3	0.147	3.73	1.09	1.62
3/4	1.05	26.7	0.154	3.91	1.47	2.2
1	1.315	33.4	0.179	4.55	2.17	3.24
1 1/4	1.66	42.2	0.191	4.85	3	4.47
1 1/2	1.9	48.3	0.2	5.08	3.63	5.41
2	2.375	60.3	0.218	5.54	5.02	7.48
2 1/2	2.875	73	0.276	7.01	7.66	11.41
3	3.5	88.9	0.3	7.62	10.25	15.27
3 1/2	4	101.6	0.318	8.08	12.5	18.63
4	4.5	114.3	0.337	8.56	14.98	22.32
5	5.563	141.3	0.375	9.53	20.78	30.97
6	6.625	168.3	0.432	10.97	28.57	42.56
8	8.625	219.1	0.5	12.7	43.39	64.64
10	10.75	273	0.594	15.09	64.43	96.01
12	12.75	323.8	0.688	17.48	88.63	132.08
14	14	355.6	0.75	19.05	106.13	158.1
16	16	406.4	0.844	21.44	136.61	203.53
18	18	457	0.938	23.83	170.92	254.55
20	20	508	1.031	26.19	208.87	311.17
24	24	610	1.125	30.96	296.58	442.08
