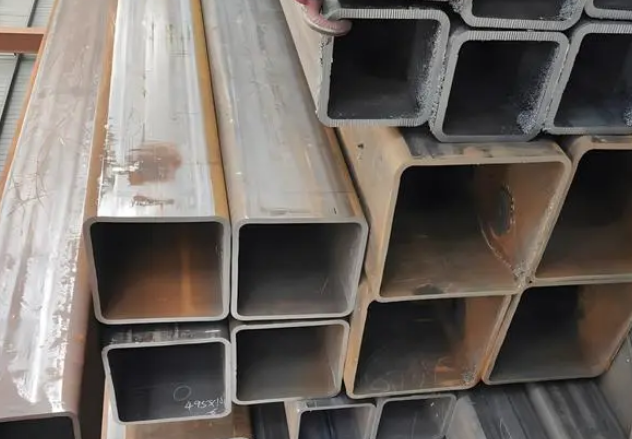

Los tubos cuadrados soldados (como los tubos ERW) se utilizan ampliamente en la construcción, la maquinaria y las estructuras de soporte. Sin embargo, cuando los ingenieros preguntan sobre la "capacidad de carga de tubos soldados", generalmente les preocupan dos cosas: la resistencia de la costura de soldadura y la capacidad general de flexión/compresión del tubo.
Aviso legal: La información que se presenta a continuación tiene únicamente fines de estimación preliminar. Todos los diseños estructurales deben ser verificados por un ingeniero estructural cualificado.
1. Qué tan resistente es la costura de soldadura?
A diferencia de la soldadura manual tradicional, los modernos tubos cuadrados ERW (Soldadura por Resistencia Eléctrica) se fabrican bajo estrictos estándares. El proceso de soldadura de alta frecuencia funde y fusiona los bordes de la fleje de acero, lo que da como resultado una costura de soldadura que suele ser igual o más resistente que el metal base.
Por lo tanto, para aplicaciones estructurales estándar, no es necesario calcular el tamaño de la soldadura por separado; el tubo se considera un elemento integral. Si el tubo cumple con la norma ASTM A500 o
EN 10219, su soldadura garantiza una resistencia a la fluencia equivalente a la del material base.
2. Fórmulas para la capacidad de carga
Para determinar la carga que puede soportar un tubo soldado, la fórmula varía según si el tubo actúa como columna (compresión) o como viga (flexión).
Escenario A: Como columna corta (compresión pura)
Si el tubo se utiliza como un poste vertical y es lo suficientemente corto como para no curvarse (pandeo), la carga máxima se calcula mediante la siguiente fórmula:
P = (A × Fy) / F.S.
● P = Carga máxima admisible (N)
● A = Área de la sección transversal del tubo (mm²)
● Fy = Resistencia a la fluencia del material (MPa). Para el acero ASTM A500 Grado B, Fy = 315 MPa.
● F.S. = Factor de seguridad (generalmente entre 1,5 y 2,0, dependiendo de la normativa de construcción).
Escenario B: Como viga (flexión) o columna larga (pandeo)
Si el tubo se utiliza en posición horizontal (soportando peso) o como una columna vertical larga, estará sujeto a esfuerzos de flexión o al riesgo de fallo por pandeo. El cálculo del esfuerzo de flexión (σ = M / W), la deflexión (δ) y el límite de pandeo de Euler es más complejo.
👉 Para obtener las fórmulas exactas relativas al esfuerzo de flexión y al pandeo, consulte nuestra guía técnica completa: [Cómo calcular la resistencia y la capacidad de carga de perfiles huecos (SHS y RHS)].
3. Referencia rápida de capacidad de carga (para vigas simplemente apoyadas)
Los ingenieros suelen preguntar: "Cuánto peso puede soportar un perfil tubular cuadrado?".
⚠️ Aviso de Seguridad Importante: Los valores a continuación son Cargas Teóricas de Fluencia calculadas para una viga simplemente apoyada de 1 metro con carga puntual central (ASTM A500 Grado B, Límite Elástico = 315 MPa). NO incluyen Factor de Seguridad. Para cualquier aplicación real, debe dividir estos valores por un Factor de Seguridad de al menos 1.5 a 2.0, y verificar el diseño con un ingeniero calificado.
|
Tamaño (mm)
|
Espesor (mm)
|
Carga Teórica de Fluencia (kg)
(Vano 1m, Sin Factor de Seguridad)
|
Carga de Trabajo Recomendada (kg)
(Con Factor de Seguridad de 2.0)
|
|
40 × 40
|
2.0
|
~350
|
~175
|
|
50 × 50
|
3.0
|
~1,100
|
~550
|
|
80 × 80
|
4.0
|
~4,500
|
~2,250
|
|
100 × 100
|
5.0
|
~9,000
|
~4,500
|
(Nota: A medida que aumenta la longitud del tramo, la carga admisible disminuye drásticamente. Para tramos distintos a 1 metro, utilice las fórmulas de ingeniería que aparecen en el enlace anterior).
4. Factores clave que afectan a la capacidad
1) Longitud del tramo: Duplicar la longitud del tramo reduce la capacidad de flexión en más de la mitad.
2) Dirección de la carga: Se aplica la carga sobre la cara plana (eje débil) o sobre el canto (eje fuerte)?
3) Factor de seguridad: Las normativas de ingeniería suelen exigir un factor de seguridad de entre 1,5 y 2,0 respecto al límite elástico.
4) Tratamiento térmico: Algunos tubos soldados de alta gama se someten a un proceso de normalizado tras la soldadura para eliminar tensiones y mejorar la tenacidad de la unión soldada.
